Nagyon kevés kivételtől eltekintve minden előadásban részt vesz az elektromos energia. A koncert alatt bekövetkezett áramkimaradás rendkívül bosszantó lehet, és tönkreteheti az előadást. Ezért nagyon alaposan meg kell gondolnia a teljes villamosenergia-igényt, és azt, hogy ezt hogyan osztja el az áramellátás számára.
Biztosan jön egy szervezői kérdés a zenekarhoz: Milyen erőre van szükséged? A szervező meg akarja tudni, hogy mely szolgáltatást és melyik kapcsolatot kell elérhetővé tennie az Ön számára.
Hogyan tudom meghatározni a koncerthez szükséges teljesítményt?
Elvileg nagyon egyszerű. Összeadja a teljesítményhez szükséges összes eszköz teljesítményadatait. Az erősítőkkel, számítógépekkel, képernyőkkel kezdődik, és reflektorokon, fényerőszabályozókon át halad a hangosító rendszerekig, a vezérlésekig - minden. Minden eszköz teljesítményét mindig fel kell tüntetni a típustáblán.
Kapcsolja be a típustáblát: W, VA vagy VAR?
Sajnos a névtábla teljesítményét nagyon gyakran másként jelzik. Alapvetően a teljesítmény az áram és a feszültség szorzatát jelenti: tehát P = U × I
Ezek a szimbólumok
P = teljesítmény (W wattban mérve),
U = feszültség (V voltban mérve) és
I = áram (A amperben mérve).
A névtáblákon azonban a teljesítményre vonatkozó előírások nem csak W-ben vannak megadva, hanem VA-ban is. Sok eszköznél csak a feszültség és az áram jelenik meg külön a típustáblákon, ezért a teljesítményt magának kell kiszámítania a V × A képlet segítségével.
Térjünk vissza W-hez és VA-hoz: Sokan egyenértékűek a VA-val a W teljesítménnyel, mert V × A egyenlő a hatalommal. Sajnos ez csak tisztán ohmos terhelések esetén helyes. Amint az elektronika játékba lép (és ez magában foglalja a transzformátorokat és tekercseket is), van egy energiatároló az áramkörben, amelynek transzformátor vagy tekercs esetén az a tulajdonsága, hogy az áram elmarad a feszültségtől. Emlékeztető: Induktivitás esetén az áramok "késnek". Ez csak az AC feszültségtartományra vonatkozik.
AC feszültség
Váltakozó feszültségünk van Németországban és sok szomszédos országban 230 V hálózati feszültség formájában, nulla felé 50 Hz frekvencián. Ez azt jelenti, hogy mindent váltakozó árammal működtetünk, amelyben a feszültség másodpercenként 50-szer, negatívan 50-szer negatív. És mivel a pozitívról negatívra való váltás szinuszfüggvényről körfüggvényre változik folyamatosan, szinuszfeszültségről is beszélünk.
Aktív teljesítmény (W)
Például egy olyan lámpával, mint egy PAR 64, 500 wattos lámpával, az áram mindig fázisban van a feszültséggel. Ha a feszültség emelkedik, akkor az áram is növekszik. A teljesítmény mindig pozitív marad, még akkor is, ha a feszültség negatívvá válik, mert akkor az áram is negatív - és: mínusz szoros mínusz eredményeként plusz jön létre. Ezután a valódi teljesítményről, vagyis a valóban átalakított teljesítményről beszélünk, amely fénnyé, hővé és a légnyomás változásává alakul. Ezt a hatást W-ban adják meg az aktív teljesítményre.

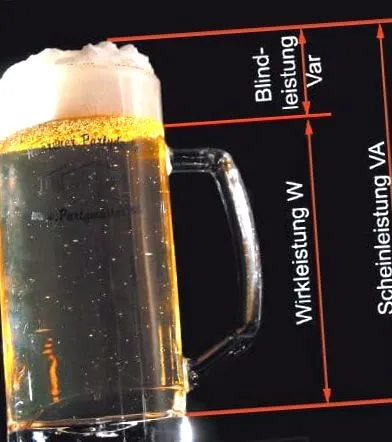

Reaktív teljesítmény (VAR)
Mint mondtam, vannak olyan elektronikai berendezések a házban, amelyekről nem tudjuk, hogyan működnek egymással az energiatároló rendszerek. Ennek a következménye, hogy ott az áram túlnyomórészt induktív komponensekkel lemarad, és túlnyomórészt kapacitív komponensekkel vezet. Az induktív alkatrészek többnyire a transzformátorokban és tekercsekben találhatók, mint a hagyományos előtétekben (KVG), míg a kapacitív alkatrészek leginkább a kapcsolóhálózatokban és az elektronikus előtétekben (EVG) találhatók. És mivel az áram nincs fázisban a feszültséggel, negatív áramkimenetek is vannak a termékben. Ez azt jelenti, hogy ha a feszültség csak pozitív tartományba változik, de az áram még mindig negatív az elmaradás miatt, akkor Adam Riese szerint a plusz szoros mínusz egyenlő mínusz. Ez az energia azt a részt jelenti, amelyet az energiatároló felépít és lebont.
A mezőnek energiára van szüksége a felépítéséhez, és a mező lebontásakor újra felszabadítja az energiát. Röviden: az erő hiábavaló, például a fény fényesebbé tételéhez. Ezért hívjuk meddő teljesítménynek (egység = VAR) is, mivel ez nem használható, csak a vezetékek további terhelése. És ezért olyan fontos számunkra a reaktív erő vagy ennek eredményeként a látszólagos erő kifejezés ismerete, mivel vonalunkat a látszólagos erőre kell terveznünk. Mint láttuk, a reaktív teljesítmény nem optimális a céljaink szempontjából. Ezért az energiaszolgáltató ügyel arra, hogy ez a lehető legkisebb legyen.
Látszólagos teljesítmény (VA)
A reaktív teljesítmény és az aktív teljesítmény nem függ össze lineárisan. Mivel 90 ° -ban találkoznak az űrben, ezért trigometriát kell használnunk. A közismert Pitagorasz-tétel szerint az aktív és a reaktív teljesítmény négyzetösszegének gyöke alkotja a látszólagos erőt (VA). A látszólagos teljesítmény tehát a legnagyobb bekövetkező érték, és ennek megfelelően minden áramelosztónkat és a szükséges terhelést a látszólagos teljesítménnyel kell méretezni. Az újramérés megkönnyíti számunkra, mert a voltmérővel és az ampermérővel mért feszültség szorzata automatikusan megadja a látszólagos teljesítményt VA-ban.
Egyelőre meg kell jegyezni, hogy hozzáadjuk az összes eszköz látszólagos erejét, amelyet rendezvényünk energiaigényéhez szeretnénk használni. Ez nem annyira kritikus a hangtechnika szempontjából, de nagyon gyorsan megnövekedhet, különösen sok reflektor lámpa működtetésekor.
Mindenki tudja: Schuko aljzat
A rendezvénytermekben általában egy Schuko aljzatból kapunk áramot (a Schuko a védőérintkezés rövidítése). Annak érdekében, hogy az elektromos vezetékek (a többnyire merev vezetékek keresztmetszete általában legalább 1,5 mm²) ne melegedjenek fel túlságosan, az áramáramot biztosítékkal 16 A-ra korlátozzák. Ennek megfelelően 16 A-val rendelkezünk, és a már említett 230 V feszültséggel 3680 VA áll rendelkezésre.
Ha számításunk szerint minden eszközünk 3,6 kW alatt marad a teljesítményével, akkor mindent egy Schuko aljzathoz csatlakoztathatunk. De légy óvatos, mert egyrészt nem minden biztosíték egyforma, másrészt nem mindenki egyesíti 16 A-val a Schuko aljzatot. Bizonyos esetekben vannak olyan áram-elosztások, amelyek kimenetén Schuko-csatlakozók vannak, amelyeknek csak 13 amperes megszakítói vannak. Ne felejtse el egymás után bekapcsolni az eszközöket, hogy a túl magas bekapcsolási áram ne okozzon problémát, ha egyszerre több eszközt kapcsol be.
Fontos tudni azt is, hogy a Schuko aljzatok z. B. mindegyik saját biztosítékkal van felszerelve egy rendezvény helyszínének klubtermében. Gyakran több Schuko aljzat van egy szobában egy biztosítékon. Következésképpen, több Schuko csatlakozás ellenére, ennél a biztosítéknál nem lehet többet csatlakoztatni. A legjobb, ha megkérdezi a szervezőt vagy a műszaki vezetőt, hol vannak a biztosítékok, és melyik aljzatok melyik biztosíték áramkörön vannak. Mivel gyakran elegendő fedezni a 3,6 kW teljesítményigényt több biztonsági áramkör kitérőjén keresztül.
Nagyobb teljesítmény: háromfázisú áram
Van-e nálunk "nagyobb poggyász" a rendszerünkben, pl. B. 12 × PAR 64 lámpa, akkor gyorsan túl vagyunk a Schuko csatlakozási megoldás keretein. A következő nagyobb kapcsolat az úgynevezett háromfázisú áram vagy áram, amely az IEC-60309 szabvány szerinti vörös CEE csatlakozókon/CEE csatlakozókon keresztül látható, öt vezetékkel. Az egyik vezeték a védővezeték, három vezeték alkotja a feszültség alatt lévő vezetékeket és a semleges vezetéket.
A piros szín azt jelzi, hogy a csatlakozó 400 V feszültségre alkalmas - hasonlóan a fázishoz tartozó potenciálkülönbségünkhöz. Ezt a típust 16 A, 32 A, 63 A vagy 125 A áram esetén ajánljuk. Azzal kezdtük, hogy összeadtuk fogyasztóink teljesítményét, és most szeretnénk tudni, hogy melyik hálózati csatlakozásra van szükségünk. Ha a vörös CEE tengelykapcsoló azt mondja, hogy z. B. "16A-6h ... 3P + N + PE", ebből arra következtethetünk, hogy fázisonként 16 A áll rendelkezésre. A 3P áll a fázisvezetékhez, az N a semleges vezetőhöz és a PE a védővezetékhez, vagy - mint korábban mondták - a földelés.
Hogyan számíthatjuk ki most a 16 A-t a szükséges teljesítményre? V × A az erő, mint tudjuk. Most 230 V × 16 A, azaz 3 × 3,6 kW, azaz kb. 12 kW. Ugyanezt a számítást megismételjük a CEE 32 A, 63 A és 125 A esetén is, amikor is körülbelül 24 kW, 44 kW vagy 88 kW áll rendelkezésünkre.
Elosztó
Tájékoztattuk az áramigényünket, és a szervező megmutatta a helyiség aljzatait, amelyek a szolgáltatást nyújtják. A legtöbb eszköz, amelyet a színpadon használunk, Schuko dugókkal vannak felszerelve, nem probléma. Van azonban egy dimmer állványunk 32 A CEE csatlakozóval. A szervező csak 63 AE-országgal rendelkezik. Amire most szükségünk van egy alelosztóra, amelynek feladata a 63 A-t különböző kimenetekre, például 32 A-ra vagy 16 A-ra osztani, a megfelelő csatlakozók megfelelő biztosítékával.
Véletlenül sokkal többet lehetne csatlakoztatni egy elosztóhoz, amelynek sok csatlakozója van, mint amennyit a takarmány valójában megenged. Tehát itt nyomon kell követnie és össze kell állítania az egyes áramkörök csatlakoztatott szolgáltatásait. Végül, de nem utolsósorban, a jó elosztónak van egy földelő terminálja is - pontosabban: csatlakozás az potenciálkiegyenlítéshez. Tehát, ha z. A B. koncerten rácsos tartó van, ezek 16 mm²-es zöld-sárga z védővezetékkel rendelkeznek. B. csatlakozzon egy földelő bilincshez vagy hasonlóhoz.
Ezek általában különböző keresztmetszetű és kábelminőségűek. Van egy kód a kábelek meghatározásához. Az eseménytechnika egy közepes mechanikai igénybevételű környezet része. Ezért a H07RN-F kódú kábelekként gumitömlő vezetékeket kell használnunk. Egyetlen vezeték keresztmetszete a Schuko hosszabbítóban nem lehet kevesebb, mint 1,5 mm². A 2,5 mm² vastagabb magok jobbak, főleg, ha azt szeretnénk általános szabályként megjegyezni, hogy egy 40 m-es Schuko hosszabbító a határ egy 16 A-es biztosítékkal.
Most, hogy helyesen méreteztük a kábeleket, elindíthatjuk a tényleges vezetékeket a színpadon. Eltekintve attól, hogy a kábeleket mindig ügyesen és kifelé kell a széleknél lefektetni, ne keresztezze az átjárókat kábelekkel, ha lehetséges, és legalább kábelszőnyegekkel vagy ragasztókkal biztosítsa a botlást, és ideális esetben fekete és sárga ragasztószalaggal jelölje meg ezt a botláspontot a közterületet nem szabad rugalmas kábelekkel ellátni. Ahol másképp nem lehetséges, mint pl B. a kábelút az FOH-hoz (Front Of House, az a hely, ahol a keverő a színpad előtt van), a kábeleket mechanikusan védeni kell, és az erre a célra rendelkezésre álló kábelhidakba kell fektetni. A kábeleknek nincs helye az ajtók előtt, különösen a vészkijáratok előtt. Alternatív megoldásként meg kell fontolni egy kábel használatának lehetőségét, pl. B. hogy az ajtókeret fölé fektessék, ha ezen az útvonalon kell járnia. Végül meg kell említeni, hogy azonnal dobja ki a nem működő kábelt, vagy hibás a szigetelése!
Nem vagy egyedül az elektromos hálózatban
További rövid megjegyzés megengedett, ha tájékoztatja a szervezőt a kimenetéről: Általában nem vagy egyedül. Ha futballklubban játszik, akkor a sör mobil hűtőrendszerét, a hordókkal ellátott hűtőkamiont, a női csoport gofrisütőjét vagy a vendéglátóhely fűtőlemezeit is áramforrással látja el. Ezek a kollégák többnyire jó csaptelepek és szakácsok, de kevés fogalmuk van az áramról. A mottó itt: keressen egy másik hármas csatlakozót, majd kapcsolja be. Természetesen a hűtőkocsi általában a lehető legrosszabb pillanatban indul, és a fűtőlemezeket nem sokkal a tervezett szünet előtt bekapcsolják a kolbászok elkészítéséhez.
A jó előtervezésnek megfelelően tájékoztatni kell a szervezőt ezekről a "kísérő" fogyasztókról, vagy biztosítani kell, hogy a vendéglátósok megkapják a saját fázisukat, hogy ne terheljék túl a hálózatot vagy állandó repedési hangot, amikor a hőmérséklet-kapcsolókat be-/kikapcsolják. ok.
Áramszünet esetén
Teljes áramkimaradás esetén a rendezvény helyszínének biztonsági világító rendszerének automatikusan üzembe kell állnia. De ha maga szervezett egy koncertet egy istállóban, szabadtéren vagy egy kis sátorban, akkor több mint értelmes magával vinnie egy kis hordozható biztonsági világítódobozt, amelynek általában egy vagy két lámpája van a házon, és csatlakoztassa azt. A legtöbb sátorkölcsönző cég és bérleti társaság eladó ezeket a dobozokat. A működő zseblámpáknak amúgy is minden koncerten legyenek.
