A DR 500 él felhordására szolgáló mobil gép ideális a műhelyben ragasztók felhordására egyenes, ívelt és kerek munkadarabokra. A kompakt konstrukciót egy mozgatható élszalagoló gép készíti, amelyet fafeldolgozás céljából könnyen el lehet vinni különböző helyekre.

A mobil gép működésének előkészítése a DR 500 túlemelésére

Mindig tartsa tisztán az autót.
Tartsa a panelt és az anyagokat szobahőmérsékleten.
A nedves hely befolyásolhatja a ragasztó minőségét.
A szegélyezés során mindig gyakoroljon megfelelő nyomást a munkadarabra. Az elégtelen nyomás elégtelen rögzítést okozhat a munkadarab felületén.
A forró ragasztót zárt, hűvös és száraz helyen tárolja.
Teljes ragasztótartály elegendő (a ragasztó típusától függően) kb. 50 m (szalagmagasság: 25 mm) vagy kb. 25 m (szalagmagasság: 65 mm).
A szegélyezés előtt mindig ellenőrizze, hogy a ragasztó teljesen megolvadt-e a tartályban.
A szegélyezéshez használjon GL80 forró ragasztót.
Szintén forró ragasztó márkák: Kleiberit: VP929657, Dorus: KS 224/2, Jowat: 280.30 kompatibilisek a DR 500-zal. (Kérjük, olvassa el figyelmesen az egyes márkák teljesítmény útmutatóját).

A DR 500 mobil alkalmazás nem működik?

1. A szalag szélességének mérése és rögzítése

Lazítsa meg a vezető gomb fogantyúját az öv behelyezéséhez (1. ábra).
Helyezze a szalag szélét a mérőszárny alá, engedje le a szalag behelyezési vezetőjét, hogy elérje a szalag tetejét, majd húzza meg a fogantyút (2. ábra).
Lásd a mérőszárny szélességkijelzőjét, és ennek megfelelően állítsa be a vezetőlemezt (3. ábra). Lazítsa meg a fogantyút és húzza meg, miután beállította a szélességet a vezetőlemezre.

2. A vezetőlemez beállítása

A vezetőlemez felületének merőlegesnek kell lennie a nyomóhengerre Lazítsa meg a csavart (1), és helyezze a vezetőlemezt a munkadarabra. Amikor a munkadarab merőleges a nyomóhengerre, húzza meg a csavart (1). Lazítsa meg a csavart (3), állítsa a lemezt „0” (4) helyzetbe, majd húzza meg ismét a csavart (3).

3. Ragasztás beállítása

Amikor a gép eléri az üzemi hőmérsékletet, készítsen elő egy tesztcsíkot (kb. 20 cm/8 ”), helyezze be a legkisebb adagolási sebességgel, és állítsa be a ragasztófogantyút a kívánt alkalmazáshoz (4. ábra).
Vigyázat! Ne csavarja be a ragasztófogantyút, ha a gép még nem érte el az üzemi hőmérsékletet.

4. Vastagság beállítása

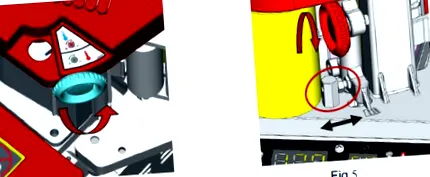

Puha vagy vékony szalaggal történő adagoláskor állítsa be a vastagságállító fogantyút és az állítócsavart. (5. ábra).

5. Működés

Mérje meg a munkadarab hosszát, hagyjon elegendő helyet a vég levágásához, a személyes készségektől függően
Szegélyezéskor mindig elegendő érintkezési nyomást gyakoroljon a szegélyre, hogy növelje annak tapadását a munkadarabbal.
Ellenőrizze, hogy nincs-e benne idegen részecske vagy por a ragasztótartályban, csatlakoztassa a hálózatra. A motor lámpája a fogantyún (2) kigyullad, amikor a hőmérséklet eléri a 120 ° C-ot. Az olvadási idő felgyorsításához nyomja meg a motor bekapcsológombját (1). Működés előtt ellenőrizze, hogy a ragasztó teljesen cseppfolyós-e. Helyezze a vezetőlemezt a munkadarabra, és húzza meg mindkét fogantyút (2), (3), majd helyezze a nyomóhengert (4) 5 cm-rel a munkadarab mögé, helyezze be a szalagot az adagolóhengerbe. Kapcsolja be a motor tápellátását (1), amikor látja, hogy az öv kijön a nyomóhengerből, nyomja befelé a munkadarab felé, majd kövesse az ellátóhengert a munka befejezéséhez. (6. ábra).

6. A sarokvezető lemez felszerelése és működtetése

Telepítés: keresse meg a sarokvezetőt a furat helyén, húzza meg a csavarokat. (7. ábra)
Csatlakoztassa a sarokvezető lemezt, hogy 50 mm-nél kisebb átmérővel működjön. (8. ábra).

7. A lítium akkumulátor behelyezése és feltöltése

Az akkumulátor behelyezése vagy eltávolítása előtt húzza ki a hálózati csatlakozást.
Nyissa ki az akkumulátor fedelét, és csatlakoztassa az akkumulátor dugóját az autóhoz. (9. ábra).
Az akkumulátor akkor kezd töltődni, amikor csatlakoztatva van az áramforráshoz. A központ megjeleníti az akkumulátor élettartamát.
Lítium akkumulátor műszaki adatai: (ICR I 8650/3,7 x 8) 2200mAh - kb. 1 óra teljes töltéssel.

8. A mobil forgalmazó telepítése és működtetése

Csatlakoztassa a mobiladagolót a szegélygéphez (1), rögzítse a gombokat (2). (10. ábra).
Vágja le a szegélyszalagot a munkadarab hosszának megfelelően, helyezze be az adagolóba (11. ábra), előre fordítsa a szegélyszalagot, ha vastagabb/keményebb. (12. ábra).
Maximális tárhely: szélesség 65mm x vastagság 3mm x hossz 12m.
