Miután bejárta az internetet, és keresett egy DIY erősítő modult, például a gainclone-t annak érdekében, hogy az irodám számára a lehető legkevesebb helyet biztosítsam - így az irodám kicsi -, rátaláltam a TDA 7293 adatlapjára, 7294 gyártja az STMicroelectronics. Nagyjából kisebb mértékben felel meg az LM 3875, LM 3876, LM 3886 (National Semiconductor) vagy az LM 1875 értékeknek. Jobb hangot kölcsönözünk a TDA7293-nak a basszusban. A Philipsnél megtaláljuk a TDA1521-et sztereóban, készletként a Velleman-nál (ref. K4003), de sokkal kevésbé hatékony.
Szóval elkezdtem diagramokat és készleteket keresni. Nem túl lusta, hogy elővegyem az inzolációs és gravírozó berendezéseket, a műhelyben rendezett eszközökről nem is beszélve, a készletből döntöttem a megoldás mellett. Ekkor három modell keltette fel a figyelmemet: Ermes, Selectronic és Quasar.

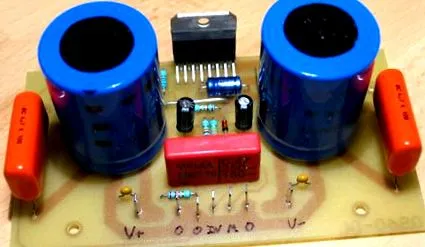

A Selectronic modellt azért választottam, mert jól összerakták, bádogozták és azonnal elérhetőek voltak. Kevesebb, mint ¤25 vége, vagy ¤50 a sztereó esetében, ez Bizánc !
Két órán belül forrasztva a négy modult, a legnehezebb (a kezdők elrettentése) az egészet egy dobozba tenni. Ebben az esetben egy eldobott Zenith Data Systems PC tok, amelyből kivágtam az ATX tápegység hátulját, hogy csak a hálózati csatlakozók maradjanak.
Négy modul, mert egy műhold pár aktív szűrőn keresztül vezethető. Az aktív megoldás messze a legjobb azok számára, akik nem szeretik a számítások és tesztek fejét venni, legalábbis unalmasak, ha nem is hiába. Az 1 fáziseltolódást nem kiváltó meredek lejtőn (24dB/oktáv) kívül elengedhetetlen, hogy az erősítést az egyes csatornákon a decibel legközelebbi harmadára állítsuk. Anélkül, hogy megfeledkeznénk arról, hogy értékelni tudjuk a hangszórók közötti legmegfelelőbb határértéket, ha a frekvencia állítható. A gyártók ezt a módszert használják a [passzív] szűrők megtervezésére.
