Utasítások redőnyök elektromos övcsévélővel történő használatához az Apple HomeKit-ben
Este a redőny leeresztése és a redőnyök reggel felhúzása bosszantó rutin - mindenki egyetért velem, igaz? Különösen, ha okos otthonban élsz, ez egy dolog, amit itt is el akarsz venni tőled. Bizonyára közületek van redőny az ablakain. És a redőnyöket nagyrészt még mindig kézzel húzzák fel vagy le egy öv segítségével. Ha van otthon redőnye klasszikus, kézi működtetésű övekkel, akkor megmutatom, hogyan tudja mindezt jobban megoldani egy kis új technológiával néhány szoftver kapcsán. A jövőben hagyjuk, hogy az Apple HomeKit működtesse a redőnyöket, és mindenekelőtt automatikusan emelje és süllyessze őket.
Ez a cikk időről időre frissül, és így naprakész. A cikk megjelenési dátuma tehát mindig az utolsó frissítést szimbolizálja.
Új technológiára van szükség az Apple HomeKit redőnyökhöz.
Először is, az egész projekthez megfelelő hardverre van szükség. Ebben az esetben csak a Rademacher elektromos övcsévélői használhatók. Sokáig kerestem, és találtam valami alkalmasat egy kis kutatással. Azonban csak a Rademacher kínál nagyon jó minőségű elektromos szalagcsévélőt, és ez az egyetlen rendszer, amelyet rádióval lehet irányítani/működtetni - ez éppen az a fontos dolog az egész új projektben. Az elektromos övcsévélők manuálisan működtethetők a saját központjukon, de távolról is vezérelhetők és automatizálhatók egy központi egységen keresztül. A redőny vezérléséhez ezért elengedhetetlen a Rademacher HomePilot vezérlőközpontja.

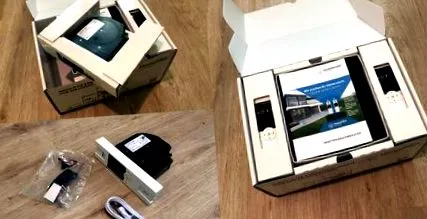

Újoncként megvettem a készletet, amely két elektromos szalagtekercselőből áll (mindegyik 45 kg-os húzóerő) és a HomePilot központi egységből. Ha Ön már birtokolja és használja ezt a Rademacher elektromos övcsévélőt, akkor csak meg kell szereznie a HomePilot központi egységet - amely külön megvásárolható. Esetemben a készlet sokkal hasznosabb és egyben olcsóbb is volt.
Fontos! A tapadás!
Két különböző övcsévélő van. Technikailag teljesen egyformák, de a húzóerő más. Így választhat egy 45 kg-os és 60 kg-os tapadású modell között. Normál redőnyöknél 45 kg-os húzóerő abszolút elegendő (RolloTron Standard DuoFern). Nagyobb redőnyöknél mindig a 60 kg-os húzóerővel rendelkező változatot használnám (RolloTron Standard DuoFern Plus). Mindkét modell különbözik a húzóerő teljesítményében, de a saját méreteiben is.
Az övdoboz kevésbé mély a 45 kg-os modellnél, mint a 60 kg-os modellnél. Kívülről nézve az elülső fehér panel is magasabb a 60 kg-os modellnél, mint a 45 kg-os modellnél. Tehát itt meg kell győződnie arról, hogy a falazatban van-e elegendő hely a választás során, és hogy a panel később a fal résén is rögzíthető legyen. Tipli és csavar a kulcsszó itt.
A régi övcsévélőnek mennie kell ...
hogy az elektromos övcsévélő felszerelhető legyen. Először engedje le teljesen a redőnyöket, mert ez eltávolítja a rugóval terhelt henger legnagyobb feszültségét. Most csavarja le az övcsévélő burkolatának elülső részén található csavarokat, és húzza ki a teljes övcsévélőt. Figyelem, még mindig feszültség lehet a görgőrugón, és ez normális. A kézi övcsévélőn a két lapos oldal egyikén található egy rögzítőcsap, amelyet fel kell hajlítani és a rögzítéséhez használni kell. Most kapcsolja le az egész övet a hengerről, és engedje le a végén lévő hengerhorgonyról.
Most kicsomagolja az elektromos övcsévélőt.
Csatlakoztassa a tápkábelt a készülékhez, helyezze a kábelt a készülék oldalára, és csavarja a tápcsatlakozót a panelhez. A tápkábelnek két huzalja van, és nem mindegy, hogy melyik huzal melyik lyukba van rögzítve - de a gyártó utasításai is ezt mondják. Ha ezt megtette, csatlakoztassa az eszközt az aljzathoz. Hátulról belenézhet az övcsévélőbe, és láthat egy hengert. Ezen egy kis horgony ül, amelyre az öv fel van erősítve és rögzítve. Ha a horgony nem látható és nem érhető el megfelelően, akkor hagyja az övcsévélőt felfelé vagy lefelé fordítani az elülső kezelőpanelen, amíg meg nem látja a horgonyt a hengeren, és helyesen el tudja érni.
Kérjük, húzza ki ismét a csatlakozót az aljzatból.
A redőny most egyszerűen lóg a falon, és most levágja a redőny utolsó darabját, amelyben a régi, kézi övcsévélő régi lyukja van. Most tegyen egy új lyukat az övcsévélőbe. Ehhez egyszerűen hajlítsa meg az övet néhány centiméterrel alulról felfelé, vágjon alulról egy kis vágást ollóval, majd hajtsa vissza az övet - ezáltal az övben rés található a rögzítéshez.
Vezesse át az övet felülről az elektromos övcsévélőn keresztül, és rögzítse a görgőn látható horgony új résén keresztül. A horgonynak megfelelően illeszkednie kell az öv résébe - ezért nyomja elég erősen az övet a horgonyba és a tárcsára. Most helyezze a dugót az aljzatba, tartsa kissé feszítve az övet, és hagyja, hogy az öv motorja felfelé forduljon, hogy az öv legalább egyszer körbetekerje magát a szíjtárcsa körül - ha kétszer fekszik, az is rendben van. A lényeg, hogy izgatja a szerep. Most válassza le az övcsévélőt az áramról.
Ellenőrizd most ...
illeszkedik-e az elektromos övcsévélő a régi övcsévélő fal mélyedésébe. Ezek a rovatok általában szabványosítottak. Általában azért, mert a régi épületemben semmit sem szabványosítottak - üdvözlet a nagypapának és a nagypapának, hogy ezt a nem szabványost építették. Az én esetemben egy övcsévélő doboz volt a falban, elég széles, de a magassága túl alacsony volt. Jó, ha régi mesteremberként egyszerűen megsemmisítheti a falban lévő dobozt és teljesen eltávolíthatja - ezek a dobozok általában vékony műanyagból készülnek, és gyorsan eltávolíthatók.
A szélesség már korábban megfelelt, de a magassághoz a fal mélyedését kellett előkészítenem, kb. 4 cm-rel magasabbra. 5 perc alatt kalapáccsal és vésővel ment. Minden egyszer tisztán porszívózott, és az új övcsévélő belefért a falba. Ugyanarra a pontra juthat, ha egy igazi régi épületben lakik, ahol sok mindent nem szabványosított módon építettek. Ha a doboza szabványosított, egyszerűen becsúsztathatja az új övcsévélőt, és a mellékelt csavarokkal rögzítheti az elektromos övcsévélőt a falon lévő meglévő furatokhoz. Két új lyukat kellett fúrnom és tipliket tennem - csak 5 percig tartott.

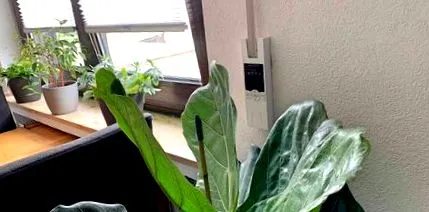

Minden be van építve, és elkezdheti.
Helyezze az elektromos szalagtekercs dugóját az aljzatba. A redőny ezen a ponton még mindig az alján van. Nyomja meg az elülső gombot a nyíllal felfelé, és hagyja behúzni az övet, amíg az öv megfeszül, és a redőny hamarosan felhúzódik, majd engedje el újra. Most meg kell adni a végpontokat. Miután a felső és az alsó végpont. Tartsa lenyomva a Select (kerek gomb a kezelőpanel közepén) és a felfelé mutató nyíl gombot egyszerre, és a redőnyt felfelé mozgatja.
Engedje el mindkét gombot, amikor elérte a kívánt felső végpontot. Ne haladjon túl magasan, hogy a redőny ütközői ne ütközzenek. A végén lévő gombok megközelítésével, majd felengedésével a végpont automatikusan rögzítésre kerül. Ugyanezt teszed a végponttal lefelé. Ha a végpont beállítása után most felfelé nyomja a nyilat, akkor az elektromos szalagtekercs felhúzza a redőnyt a felső végpontig, a lefelé mutató nyíl pedig az alsó végpontig. Így telepíti és beállítja az övcsévélőt. 30 percet vett igénybe elektromos szalagtekercsenként, és ezt gyorsan megteheti. Az első eltart egy ideig, a többi övcsévélő szinte egyedül dolgozik. Egyébként négyet használok a lakásban.

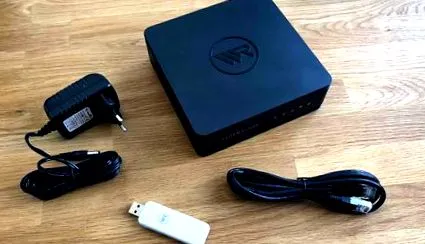

A HomePilot az automatizálás szíve.
Ez a távirányító központja. Először azt gondoltam, hogy a Rademacher elektromos övcsévélői valami ismerőset beszélnek, de a rendszer a saját nyelvét beszéli, ezért csak a HomePilot segítségével lehet rádión keresztül vezérelni. A HomePilot 5 perc alatt készen áll a használatra. A készülék hátulján nyitott fedelet, dugja be a WLAN-kártyát a szállítási terjedelemben a két USB-port egyikébe, majd zárja le a fedelet. Csatlakoztassa a vezérlőközpontot a routerhez a mellékelt LAN-kábellel, majd a mellékelt tápegységen keresztül az áramellátáshoz. Most csak várjon néhány percet, amíg az elülső LED már nem villog, hanem folyamatosan zölden világít.
Most már lokálisan is elérheti a HomePilotot a webes felületen keresztül.
Ezt a „http: //homepilot.local” oldalon teheti meg. A felszínen láthatja a hálózat alján található HomePilot IP-címét. Most kérjük, jegyezze fel ezt. Be kell állítania az útválasztót is, hogy a HomePilot mindig ugyanazt az IP-címet kapja a hálózatban. Amint megismerte a HomePilot IP-címét, most már közvetlenül elérheti azt a böngésző IP-címén keresztül.
Először váltson a „Konfiguráció”, majd a „Rendszer” területre. Kérjük, itt frissítse a firmware-frissítést, ha van ilyen. Elindítja a firmware telepítését, és letöltésre kerül. Most megerősíti a firmware telepítését. Idő egy kávészünetre, mert a HomePilotnak valóban legalább 30 percre van szüksége a telepítéshez. Csak hagyja fent a webes felületet és számolja le az időt - az eszköz jelentést tesz a webes felületről, amikor a firmware telepítése befejeződött.
Az elektromos övcsévélők már regisztrálva vannak a HomePilot ...
és ez nagyon egyszerű. Váltson a HomePilot webes felületén az „Eszközök” területre, és válassza a tetején az „Eszköz regisztrálása” bejegyzést. Elindítja a bejelentkezési módot az új ablakban. Ebben a pillanatban a HomePilot elindítja a párosítási módot, és ezt az ablakban is láthatja. Menjen az egyik elektromos övcsévélőhöz, és nyomja meg egyszerre a Select (kerek gomb a kezelőpanel közepén) és az óra gombot, amíg a szíjcsévélő kijelzőjén az óra szimbólum alatt lévő LED zölden nem világít vagy villog. Most a HomePiloton láthatja, hogy talált egy eszközt. Válassza ki, adjon nevet az eszköznek, és mindent mentse. Most ezt minden övcsévélővel megteszi, és a legrosszabb történik. Ha az összes övcsévélő regisztrálva van, rákattinthat rájuk egyenként az „Eszközök” fülön, és a gombokkal elindíthatja vagy leállíthatja.

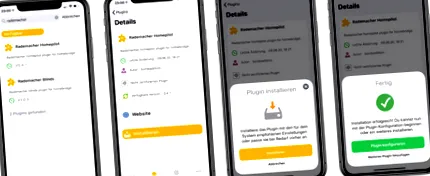

Telepítse a Homebridge megfelelő plugint.
Itt az ideje, hogy a Homebridge-en keresztül integráljuk a Rademacher rendszert az Apple HomeKit-be. Hogyan telepíted a Homebridge-et egy Raspberry Pi-re, tőlem külön kézikönyvben olvashatod (⇒LINK). Nyissa meg az otthoni kezelő alkalmazást iPhone-ján vagy iPadjén, és lépjen a „Konfiguráció” alsó menüpontra.
Itt válassza ki a „Plugins” elemet. Az új ablakban csak írja be a „Rademacher” szót a keresőmezőbe. A keresés eredményt ad, és megérinti a „Rademacher Homepilot” bejegyzést. Érintse meg az „Install” gombot, és erősítse meg újra a következő ablakban. Ha mindent telepítettünk, ezt egy üzenetben megerősítjük.

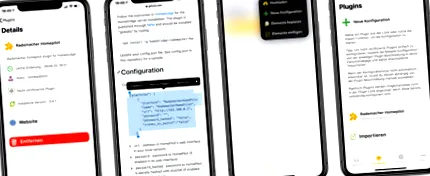

Helyesen konfigurálja a bővítményt.
Most be kell állítani a bővítményt. Ehhez meg kell adnia a hálózatban lévő HomePilot pontos IP-címét. Ez az a cím, amelyen keresztül elérheti a grafikus HomePilot alkalmazást a böngészőben. Ezeket félretette. Az otthoni kezelő alkalmazásban válassza az alsó menü „Konfiguráció” elemét, majd érintse meg a Bővítmények elemet, majd érintse meg a frissen telepített bővítményt, és a részletes nézetben válassza ki a „Webhely” bejegyzést. Meglátogatja a bővítmény webhelyét, és egy kicsit lefelé görget.
Másolja a példa konfigurációját pontosan úgy, mint a képernyőképen. Ezután lépjen vissza a „Kész” menüponton keresztül, és egyszerűen érintse meg egyszer a „Konfiguráció” menüpontot. Most válassza ki az „Eszközök kezelése” elemet. Ha már van „RademacherHomePilot” bejegyzés, kérjük, törölje azt. Ezután érintse meg a három pontot a jobb felső sarokban, és válassza ki az „Új konfiguráció” bejegyzést. Az új ablakban görgessen lefelé, és válassza az "Importálás" lehetőséget. Az alkalmazás most előhúzza a vágólapot, amelyben a webhelyről másolt minta konfiguráció található. Megjelenik egy kis kiválasztási ablak, amelyet megérint.

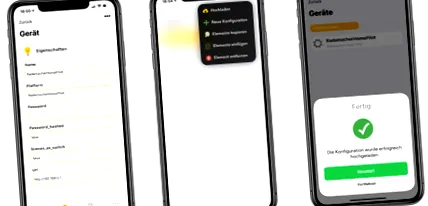

Fejezze be a konfigurációt.
Most már csak az „Url” mező alján kell megadnia az IP-címet. Győződjön meg arról, hogy minden úgy néz ki, mint a képernyőkép. Ha beállított egy jelszót a HomePilot helyi eléréséhez, kérjük, írja be ezt a „Jelszó” mezőbe. Ellenkező esetben csak üresen hagyja a mezőt. A többi beállításban semmit sem kell módosítania. Ezután koppintson a tetejére, majd a jobb felső sarokban lévő három pontra. Itt válassza a „Feltöltés” lehetőséget. Ezután a megjelenő következő ablakban válassza az „Újraindítás” gombot. A Raspberry Pi most egyszer újraindítja a Homebridge-et. Ezután megkeresi a HomePilot-ot a hálózatban, és magához köti.

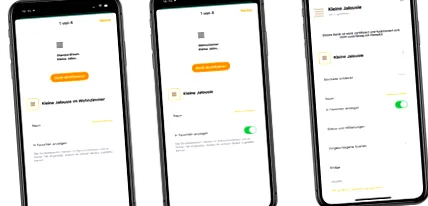

Az összes redőny már elérhető az Apple HomeKitben!
Ha már integrált egy Homebridge-et az otthoni alkalmazásba, és ezt követően csatlakoztatta a Rademacher rendszert, akkor mindent frissíteni kell az otthoni alkalmazásban a Raspberry Pi újraindítása után, és az övcsévélőt a standard helyiségben kell tárolni. Ha nem ez a helyzet, kérjük, lője le teljesen a Home alkalmazást, és nyissa meg újra. Ha továbbra sem lát új eszközt, kérjük, végezze el újra a konfigurációt, és vigyázzon a gépelési hibákra. A nagy- és a kisbetűket mindig és mindenütt be kell tartani - lépjen csak a képernyőképekre. Ha első alkalommal veszi fel a Homebridge-et a HomeKit otthonába, akkor az ezen utasításokban szereplő integráció következik (⇒LINK). Ezután megjelennek az egyes redőnyök, meg lehet őket nevezni és hozzárendelni egy szobához.

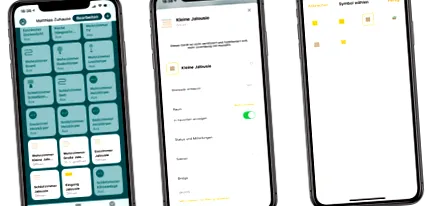

A redőnyöket „rolónak” nyilvánítják az Apple HomeKit ...
és általában a standard szobához rendelik. Csak válassza ki az exponáló gombot. Most már hagyhatja, hogy a redőny mozogjon, és ezt százalékos osztás szerint. A 100% teljesen felemelt, 0% pedig teljesen leeresztett redőny. Egyébként a Siri nem érti a „redőnyök” szót, a redőnyök többes számát HomeKit parancsként. Ebben az esetben minden redőnyt vaknak kell nyilvánítania, ami később azt jelenti, hogy „Hé Siri, nyisd ki/csukd be az összes redőnyt”. elvégezhetők. Az egyes kapcsolók részleteinek felhasználásával rendeld hozzá az eszközöket a társított helyiségekhez, és helyesen nevezd meg őket. Az Apple HomeKit összes redőnyét „Blinds” -nek tituláltam. Ez azt jelenti, hogy teljesen tartózkodhat a „redőny” szótól. Mindazonáltal a Siri redőnynek is érti redőnyt, ha ezzel a névvel szólítja meg az eszközt. A részletes nézet segítségével módosíthatja a rolók szimbólumképét is, ha akarja.
Mostantól a ház redőnyeit az Apple HomeKit segítségével működtetheti.
De még jobb, ha az összes redőnyt automatizálja az Apple HomeKit használatával. Két jelenetet hoztam létre ehhez. Az egyiket „Blinds up” -nak hívják, amelyben az összes vak teljesen fel van emelve. A „Zsalugáterek bezárva” jelenetben az összes rolót teljesen leeresztik. Ezek a jelenetek megérinthetők az otthoni alkalmazásban, amely aztán az összes redőnyt felfelé vagy teljesen lehúzza. Két automatikát állítottam be a jelenetekhez. Csak akkor, amikor nem vagyok otthon (a HomeKit felismeri ezt, mert nem vagyok otthon az iPhone készülékemmel), akkor a napfény után 30 perccel aktiválódik a „Blinds closed” jelenet. Amikor nem vagyok otthon, egy másik automatizálási rendszer beindítja a „vakok nyitva” jelenetet 30 perccel napkelte után. Ily módon a redőnyök távollétem esetén automatikusan nyílnak és záródnak.
