Allouis - Franciaország Inter
Allouis adóközpont
(a létesítmények leírása 1939-ben)
Hogy van az állomás
Az épületek hatalmas, 80 m hosszú, 23 m széles és 24 m magas, paralelipedikus építményt alkotnak, és három nagy szobájuk 48 m hosszú és 21 m széles. Az épület négy emeletén kettős 450 kW-os adó elemei és kiegészítő szolgáltatásai vannak elosztva. Az alagsorban az elektromos áramellátás. A földszinten az egyenirányító helyiség és a gépeké. A félemeleten kiegészítő szolgáltatások: hűtés, terhelési ellenállások, tápszűrők, kábelek és vízvezetékek. Az első emeleten, egy nagy, 8 m magas helyiségben: a kettős adó, annak lámpái és áramkörei. A szárnyakban: hőcserélők, szivattyúk, anyagraktárak, műhelyek és a kezelőhely.
dokumentumot Stéphane Devernay bocsátotta rendelkezésre
Sugárzó antennák és oszlopok
Az "elhalványodásgátló" antenna klasszikus elve ennek az erős hosszúhullámú állomásnak a 800 m magas, árboc torony felállításához vezetett volna, amely megoldás jelenleg meghaladja a gyakorlati lehetőségeket. Elegánsabb megoldás érvényesült. Chireix úr, a fáziseltolásos moduláció és a rövidhullámú projektor antennarendszerének feltalálója azt javasolta, hogy az egy antennát cseréljék ki egy négy 250 m magas árbocantennát tartalmazó rendszerre, amelynél a magas frekvenciájú áramot a teteje hozza. Ennek az összetett antennának az alakja csökkenti a sugárzását a légkör felső rétegeire - felesleges alkatrészre -, hogy csak a felületi sugárzás maradjon a talajjal párhuzamos. Ebből következik, hogy a nappali tartomány nagyobb, mint egy normál antennaé. Mivel ennek a készletnek az ilyen vagy olyan toronyantennája működése módosítható, így lehetőség van az adó sugárzásának privilegizált irányba történő elősegítésére.
Az állomás általában csak 450 kW-os adót használ. De a két iker adó összekapcsolásával elérjük a 900 kW-ot, ami az Allouis állomást a világ legerősebb állomásává teszi. Középhullámú adóink felső határa 120 kW. Másrészt az amerikai állomások teljesítménye 500 kW-ra korlátozódik. A teljesítmény ráadásul sokkal nagyobb, mint amilyennek látszik, mivel egy 500 kW-os vivőhullámú állomás 100% -osan modulálva 750 kW tartós teljesítményt és 2000 kW pillanatnyi csúcsteljesítményt ad.

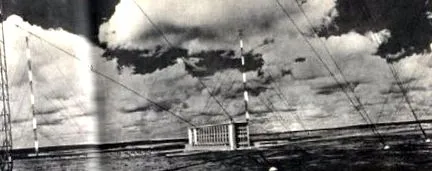

A komplex sugárzórendszer négy, 250 m magas háromszög alakú metszetű fém árbocot tartalmaz, amelyek egy négyzet tetején helyezkednek el, mindkét oldalán 400 m-rel, és tetejükön átlósan két bronz komp kapcsolódik össze, amelyek négy félantennát alkotnak, négy függőleges levegővel meghosszabbítva. ereszkedik le, a központban, ahol az állomás található. A szigetelők felosztották a négy kardinális pontra orientált négy antenna készletet, amelyek mindegyike portot alkot: állvány, udvar, kompok és süllyedés.
A: tápegység transzformátor - C: kapocs kapacitások - D: lefolyók - M: átlósan ellentétes pólusok - T: földelő csatlakozás. Az "e" árnyékolt görbe a nagy frekvenciájú áram eloszlását mutatja az antennában.
Minden átlóban, amely két egymás mellé helyezett félantennát tartalmaz, a rendszer magában foglalja a földelektródot, a kapcsoló transzformátort, az áram eloszlását a leereszkedés mentén, az antennát és az árbocot.
Mindegyik árboc tetején egy 10 m hosszú udvar tartja átlósan a két bronz kompot. Két másik komp rajzolja az alapteret. Két réteg, hat vezeték, amelyek mindegyik kompon lógnak, részt vesznek a sugárzásban.
Minden oszlop alapja, fordított piramis formájában, rajta nyugszik, egy betontömb, amelyet acélpajzs véd, és a földhöz egy eltemetett vezetékek sugárirányú hálózata köti össze.
Az antenna ereszkedése egy nyolcszögletű kioszkhoz vezet Az állomás foltján.
A többfázisú váltakozó áramok fáziseltolódása megfelel a tér eltolódásának. A rendszer négy antennája négyszögben van eltolva, mindegyik az előző és a következő vonatkozásában. Ez a négy antenna, egyenlő áramokkal táplálva, de négyzetes fázison kívül, úgy sugárzik, mintha egy kétfázisú generátor tekercsei táplálnák őket. Az antennák átlós fáziskezelésének köszönhetően, amely csökkenti a zenit sugárzást, az egyik "fakulásgátló" antennát képez, és a hegyvidéki régiók felé kedvez a sugárzásnak.
Az egyik oszlop tetejének kezdete:
N: hatrétegű abrosz
S: acélkompok
T: bronz kompok
V: udvar
Az árbocokat három szigetelt burkolat öt szakasza nyújtja, amelyek szakítóterhe 38 és 112 t között változik. lepel által, alulról felfelé minden árbocra, és amely ellenáll a legerőszakosabb viharoknak (.200 kg/m/nyomás). A függőleges és a vízszintes erő 8 t.
Elektromos áramellátás
A nagyobb biztonság érdekében az állomást két független háromfázisú hálózat táplálja, az egyik 30 kV, a másik 90 kV feszültségen, a kültéri alállomáson 5,5 kV-ra átalakított feszültségekkel. Teljes teljesítménynél az adó átlagosan 2,5 MW-ot vesz fel, a teljesítmény 100% -os moduláció esetén 3,5 MW-ra nőtt. Az 5,5 kV feszültséggel működő higanygőz-egyenirányítók 18 kV-os egyenáramot szolgáltatnak az elektromos lámpák anódjaihoz. Az állomás 5,5/0,5 kV átalakító csoportokat és 190 V csoportokat használ az általános szolgáltatásokhoz. A nagy elektronikus lámpák izzószálait speciális csoportok melegítik, amelyek 6200 A áramot szolgáltatnak.
