Automata kör alakú pengeélező gépek - Szerszámgépek Románia
A körpengés élezőgépek választékát tekintve különböző paraméterek szerint osztályozhatók, ezek között: élezési átmérők, előtolás típusa, tápfeszültség stb.
Az automatikus továbbítással ellátott körlapátok élezésének modelljeivel (automata gépek) megállapítható, hogy a fafeldolgozás területén nem sok szakember ismeri az ilyen gép működési elveit.
Automata kör alakú pengegyengető gépek - működés
Az automatikus körpengés élezőgépek modelljeinek működését illetően ezek működése a következőket foglalja magában:
- Gondosan olvassa el a teljes felhasználói kézikönyvet, hogy a kezelő megismerje a felépítést, a teljesítményt és a működési módot, az összes funkcióval és vezérlőgombbal, kapcsolóval, fogantyúval stb.
- Az összeszerelés után gondosan tisztítsa meg a gépet, és a mozgó és forgó alkatrészeket kenje meg vazelinnel. Ellenőrizze, hogy minden mozgó vagy forgó alkatrész akadálymentesen mozoghat-e.
- A gép próbaüzemét végezzük, körkörös tárcsa nélkül, és ellenőrizzük, hogy a korong a megfelelő irányba forog-e.
- Üzem közben figyeljen rendellenes zajokra, és csak a kellemetlenségek kiküszöbölése után indítsa el az autót.
- Kenés nélküli élezéskor az élességjelző közvetlenül a körlapát felett van.
- Minden mutatónak általában kevesebbnek kell lennie, mint 0,2–3 mm. Ellenkező esetben a gyémántlemez megsérülhet vagy megsemmisülhet, és csökken az élesség minősége.
! Automatikus körkörös pengeélező gép csak keményfémmel bevont körlapátok élezésére használható.
Automata kör alakú pengegyengető gépek - egyenes fogak élezése
Az egyenes fogak élezésének beállítása magában foglalja a fogpengék 90 ° -os szögben történő élesítését, és a fogak élességének beállítását a jobb/bal oldalon az alábbiakban leírtak szerint végezzük.
Élesítés 90 o-os fogazott pengékhez:

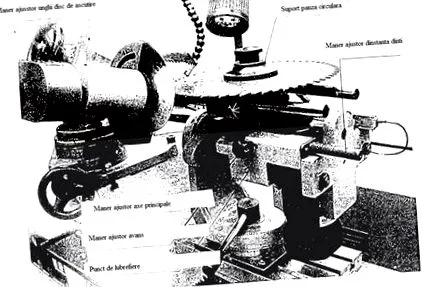

Először is, a szöget a főtengelyeken lévő mérlegek segítségével állítják be, a penge helyzetének beállítása a penge dőlése és az élezőtárcsa 0 ° -os helyzetének dőlése szerint történik.
Állítsa a P számlálót 1. helyzetbe. Indítsa el a penge adagolómotorját, és állítsa be a lépésfogantyút a kör alakú penge fogai közötti távolságnak megfelelően, beállítva az adagolóeszközt egy fog meghúzásához.
Forgassa el a hosszanti és keresztirányú csapok betétjeinek fogantyúit, és közelítse a körlapát fogának felületét az élezőtárcsához.
Lazítsa meg a penge fogának elszívó pengéjének fogantyúját a keresztirányú csapon és a kör alakú penge reteszelő fogantyúját. Helyezze az adagoló eszköz helyzetjelzőjét a következő fogra, és állítsa be az adagolási sebességet.
Húzza meg mindkét oldalon a pozícionáló fogantyúkat, húzza meg a körlapát rögzítő csavarjait és rögzítő fogantyúját. Az élezőtárcsa szögének megfelelő beállítása után elindul a fő motor és az adagoló motor, és megkezdődik az élezés.
A foghegyezés beállítása a jobb/bal oldalon:
Például egy 60 fogú kör alakú penge esetében, amelynek bal/jobb dőlésszöge 12 o, a beállítások hasonlóak, mint a 90 o-nál elhelyezett fogaknál. Először állítsa az adagoló készüléket 2 fogra, állítsa a P időtartamot a jel kijelzőjén 2-re, és ellenőrizze a visszacsapó szelepet 30-ra. Ha balra döntött fogat élez, állítsa az élező penge szögének skáláját 60 o-ra. . Állítsa be az egyes fogantyúkat, és húzza meg a rögzítőcsavarokat. Indítsa el a fő motort és az előtoló motort. Ha a mérőszelep 0-ra tér vissza, az azt jelenti, hogy a fogak élezése befejeződött. A derékszögű fogak élesítéséhez állítsa az élezőtárcsa skáláját 354 o-ra, és az adagolót állítsa egy fogra, majd indítsa be a motorokat. Amikor az adagolószelep eléri a 0 értéket, az élezési folyamat befejeződött.
Automata kör alakú pengegyengető gépek - beállítás a penge fogainak hegyére
A fent leírt beállítások mellett az egyenes fogak élezéséhez az élezőtárcsa 180o-os elforgatása szükséges.
Állítsa a kezelőpanelen található élezőtárcsa kapcsolót 0 állásba.
Változtassa meg az élezőtárcsa forgásirányát.
Lazítsa meg a fő tengelyvezetők csavarjait, és forgassa el a vezetőt olyan szögbe, amely megfelel az élezendő körlapátmérőnek.
Forgassa el az élezőtárcsa fogantyúit a szán szögének helyzetéhez képest a fő tengelyeken, és helyezze az élezőtárcsát és a vezetőt egymással párhuzamosan.
Lazítsa meg a körlapát rögzítő és beállító csavarjait, állítsa be az előremenő eszközt, a mágneses rögzítő eszközt és húzza vissza a csavarokat.
Forgassa el a pinol hosszanti és keresztirányú betétjének fogantyúit, igazítsa a kör alakú penge fogainak hegyét párhuzamosan az élezőtárcsa felületével.
Például, ha a körlapát fogának dőlése 12 o, és az élezőtárcsát is 12 o-ra kell helyezni .
Indítsa el a fő motort és az adagoló motort, helyezze a hosszanti és keresztirányú csapot a megfelelő helyzetbe, és kezdje meg az élezést.
Ha az adagolószelep eléri a 0 pozíciót, kezdje meg az élesítést a másik oldalon, és helyezze az élezőtárcsa szögét 348 o-ra. .
Helyezze a kör alakú pengét a következő fogra, és kezdje meg az élezést.
Automata körfűrész-élezők - a trapéz alakú fogak élezésének beállításai
A trapéz alakú fogak automatikus körkörös élezőgépeken történő megélesítéséhez lazítsa meg a fő tengelyek reteszelő fogantyúját. Ezután lazítsa meg az emelőeszköz fogantyúját, és emelje fel, amíg a kör alakú penge a megfelelő magasságba nem kerül. Ezután állítsa be a penge magasságát az élesítéshez.
Forgassa el a fogantyút a szög beállításához, és közelítse az élező pengét a trapéz alakú foghoz.
Helyezze az élező pengét és a kör alakú pengét a megfelelő helyzetbe, és erősen meghúzva állítsa be a fogantyúkat.
A gép készen áll a körlap élesítésére.
