Egyedi teszt súlyok
Teszt súlyok
A DGUV 309-001 elv szerint a darurendszerek minden üzemeltetőjének rendszeresen ellenőriznie kell ezeket a rendszereket.
Felajánlhatjuk ehhez a közüzemi modell védett rendszerünket.

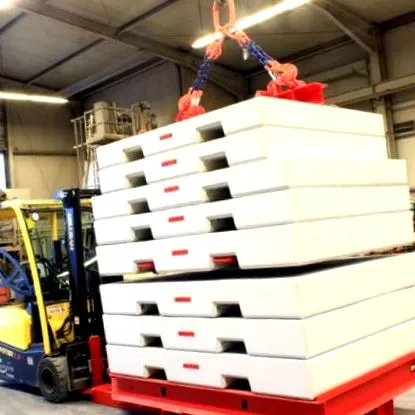

Ezek a rendszerek különböző lemezekből állnak, amelyek mindegyikének négy menetes betéte van öntött a biztonságos emelés érdekében. Két rövid és két hosszú foglalat rögzíti a tesztlemezeket, amikor fel vannak emelve. A két biztonsági rögzítési ponttal rendelkező mozgatógép az emelőerőt egy 2- vagy 4-lábú láncon keresztül osztja el a darukampón. A tesztlemezeket két négyzet alakú csövön keresztül csatlakoztatják a csavarokhoz és a keresztirányhoz. A tesztlemezeket egyszerűen egy targoncával/daruval egymásra helyezik. A lemezekbe integrált kúpok középre vannak állítva. Az összes fém alkatrész forgalomvörösre van alapozva és festve (RAL 3020), az összes betonlap világos szürkével (RAL 7035). A súlyok toleranciája -0/+ 2,5%, és skálával öntik őket.
A súlyokat nem lehet kalibrálni.
Tenwinkel rendszer teszt súlya
1,1 t és 16,5 t/1500 x 2000 mm
Ez a haszonmodell által védett vizsgálati súlyrendszer nyolc egyeztetett tesztlemezből áll (2x 1100 kg, 1300 kg, 2000 kg és 4x 2750 kg, tolerancia -0 + 2,5%). Minden lemez négy M30 menetes betéttel van öntve a biztonságos emelés érdekében.
A következő daruk 10% -os túlterheléssel tesztelhetők.
1000 kg = 1100 kg
2000 kg = 2200 kg
3200 kg = 3500 kg
5000 kg = 5500 kg
7500 kg = 8250 kg
10 000 kg = 11 000 kg
12 500 kg = 13 750 kg
15 000 kg = 16 500 kg
Tenwinkel rendszer teszt súlya

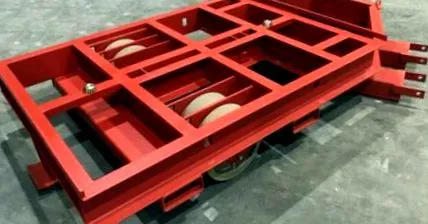

Targonca
Az opcionális futómű lehetővé teszi a 16,5 t rugalmas kezelését. kis 2 t-val. Targonca. A teszt helyszínének szinte minden sarkába eljuthat, és minden helyiségben biztonságosan manőverezhet.
Tenwinkel rendszer teszt súlya
1,1–5,5 t/1000 x 1500 mm
Ez a haszonmodellel védett teszttömeg-rendszer négy egyező tesztlemezből áll (2x 1100 kg, 1300 kg és 2000 kg, tolerancia -0 + 2,5%). Mindegyik lemez négy M24 menetes betéttel van öntve a biztonságos emelés érdekében.
A következő daruk 10% -os túlterheléssel tesztelhetők.
1000 kg = 1100 kg
2000 kg = 2200 kg
3200 kg = 3500 kg
5000 kg = 5500 kg
A vizsgálatsúlyokat az Ön igényeihez is igazíthatjuk.
- A targonca kapacitása korlátozott, ezért könnyebb egyéni súlyokat igényel?
- Vagy a bejáratai csak egy bizonyos külső dimenziót engednek meg?
- Vagy 16,5t feletti tesztrendszerre van szükséged. ?
Vizsgálati súlyrendszereink alapján különböző koordinált tesztlemezeket konfigurálhatunk. Mindegyik lemez négy menetes betéttel van ellátva, amelyek a megfelelő teljes terhelés biztonságos emeléséhez szükségesek. Két rövid és két hosszú foglalat rögzíti a tesztlemezeket, amikor fel vannak emelve. A tesztlemezeket különféle kereszttartók, négyzet alakú csövek, csavarok és bilincsek kötik össze. A tesztlemezeket targoncával/daruval könnyen egymásra lehet rakni. A lemezekbe kúpok integrálhatók, hogy a lemezek egymással központosíthatók legyenek. A kialakítás egyedileg adaptálható saját penészszerkezetünkkel és saját festésünkkel.
Egyedi súlyok 30 t-ig. jelenleg megvalósíthatóak. A kompozit rendszerek gyárthatóságát tesztelik.
