Fractal Design Define R6 a tesztben - alaplap és társ telepítése
Alaplap és társszerelés telepítése.
Aki már összeállította az egyik vagy másik PC-t, gyorsan eligazodik a Define R6 körül. Nem hiába tekintik a Define sorozatot a jó összeszerelés és a jó kábelkezelés elsődleges példájának. Minden könnyen elvégezhető, és a mellékelt kézikönyvre csak időről időre van szükség a moduláris átalakításhoz, ha ezt el akarjuk végezni.

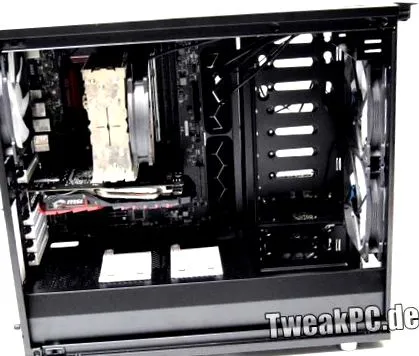

A telepítés a felszerelt hűtővel és RAM-mal ellátott alaplappal kezdődik. Az alaplap távtartóit előszeretettel szerelték fel a Define R6-ra. Ha az alaplap helyzetben van, mint az összes többi MIDI torony esetében, a kártya végső összeszerelése előtt biztosítani kell, hogy a 12 V-os CPU tápcsatlakozója a megfelelő helyzetbe kerüljön. Az alaplaptól, a hűtőtől és a csatlakozó helyzetétől függően nehéz lehet eljutni a lényeghez. Hacsak a fedelet még nem vették le a fedélről, a dugót általában összeszerelés után is felülről könnyen be lehet dugni.
A hűtők maximális magassága 185 mm lehet, ami több mint elegendő lehet a leggyakoribb léghűtőknél. A Define R6 ezért olyan nagy CPU-khoz is alkalmas, amelyeket levegő felhasználásával szeretne hőmérsékleten tartani.
Az áramellátás hátulról kerül rögzítésre a Define R6-ba egy rögzítőkerettel és két recézett csavarral rögzítve. Az áramellátást négy csavarral rögzítik a tényleges szerelőkerethez. Alja felé is leválasztják, de hátul sajnos nem.
A sok kábelnyílás miatt a kábelek nagyon szépen lefektethetők az alaplap körül látható helyen. A hátoldalon elegendő hely van a szükséges kábelek elraktározásához vagy elrejtéséhez. Opcionálisan ezek a tápegységbe vándorolnak. Még a rögzített kábelekkel ellátott tápegységek is könnyen telepíthetők a Define R6-ba.
A grafikus kártyák hossza akár 300 mm lehet, ha a merevlemez ketrece fel van szerelve, vagy egy teljes 440 mm hosszú lehet a merevlemez ketrecje nélkül, mielőtt az elülső ventilátorhoz érnének. Ezeket két normál recézett csavarral rögzítik a PCI paneleken.
