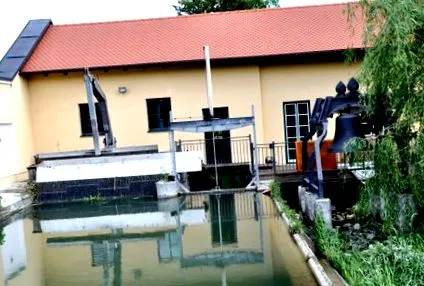

1. ábra: Turbinaház és Lochbach bemenete az „Alter Mühlenhof” turbinához, Haunstetten. A vízerőmű ugyanazzal a Francis turbinával működik 1907 óta. 1880-ig sok száz évig szolgáltatta a mechanikai energiát.

Az augsburgi Haunstettenben található "Alte Mühlhof" az egyik technológiai műemlék Fugger város területén. A Mühlhof vízimalma valószínűleg a 12. vagy a 13. századból származik. Ma is szolgálatban van. Természetesen már nem túllőtt vagy alul lőtt vízkerékkel - túllőtt: víz felülről a lapátokra, aláhúzás: víz alulról a lapátokkal szemben, hanem modernebb technológiával, mégpedig Francis turbinával. 1907 óta fáradhatatlanul „őrli” az áramot egy generátorban. A nyilvános hálózatba áramlik. Az állam az ilyen ökológiai villamosenergia-termelést a megújuló energiákról szóló törvény révén mintegy 10 cent/kWh-val téríti meg, mennyiségtől függően. Később az augsburgi EVU pontos árán. Mivel hozzájárul a beruházás amortizációjához, és sok köze van az optimalizált építési technológiához.

Műszaki kultúra emlékmű

2. ábra: Wilhelm Ruckdeschel professzor leírta a lochbachi erőmű 700 éves történetét az "Augsburgi ipari kultúra" című könyvében. Brigitte Settele Verlag, Augsburg, ISBN 3-932939-44-1.

A múltban a Lochbach-vízesés mozgási energiája hajtotta egyebek mellett az udvaron lévő körfűrészt egy erőátviteli, később pedig egy művészeti malom útján. Azonban 1880 óta - 27 évvel később jött a Francis turbina - a folyó fényt varázsol a nappaliba. A századfordulón ez varázslatnak tűnt egyes lakosok számára.

A 76 kW-os generátor és a mechanika hatékonysági veszteségei észrevehetőek a melegben. Amikor az áramfejlesztő keményen dolgozik, a malomház szaunává változtatja. Korábban nyitott ablakokon és ajtókon keresztül szellőztethette a túlzott hőmérsékletet. A környezetvédelem manapság már nem fogadja el ezt kétféleképpen. Először is, a zeitgeistnek nincs összhangban értékes hőkalóriákat adni, másrészt - műemlékvédelemtől vagy műemlékvédelemtől függetlenül - a szomszédoknak jöjjenek a Kadival, ha nap mint nap hallgatniuk kellene a mechanika recsegését, legalább 60 dB (A) körül. Másrészt Augsburg késő középkori szabad birodalmi városának fejlett ipari kultúrájának ilyen élő tanúsága ma új jelentőségű, mert a még mindig működő „vízi művészet”, ahogy Augsburg technológiai történésze, Wilhelm Ruckdeschel tisztelettel nevezi, a regeneratív energiát villamos energiává alakítja.

Tehát az "Alten Mühlhof" jelenlegi tulajdonosa, a Walter Settele család különféle tervezőirodákat és szerelőcégeket bízott meg a hővisszanyerés megoldásának keresésével. Az áramkörnek figyelembe kell vennie az öt különböző fogyasztót, nevezetesen a melegvíz-előkészítést, másodszor a medence vizét a főházban, harmadszor a radiátorkört (magas hőmérséklet), negyedik és ötödik két padlófűtési kört (alacsony hőmérséklet) az uszodában és a házban.

Hogyan jut be a meleg az uszodába?

3. ábra: A hőszivattyú (bal oldalon, Vitocal/Viessmann) és a 300 l-es pufferhenger (Vitocell/Viessmann) felelős a turbinaház hővisszanyeréséért.

A felújítás első szakaszaként a megrendelő beleegyezett abba, hogy levegő/víz hőszivattyút (Viessmann) helyezzenek el a turbinaházba, és egy csendesebb új hajtóművet (Renk AG) helyezzenek el a 80 éves felnik cseréjére. Ugyanakkor további javaslatok, amelyek közül néhányat megvalósítottak, a költségprobléma miatt nem hozták meg a várt sikert, vagy a megvalósítás kudarcot vallott. A rendeletnek részben 10–15 000 euróba kellene kerülnie.

Walter Settele nem adta fel, mert az uszoda egész évben használatos. Végül fokozatosan több vállalat javított egy olyan koncepciót számára, amely nem érdemelte meg a „koncepció” elnevezést. Még mindig túl sokat pazarolt. Számokban kifejezve a 2006/2007-es, a felújítás előtti gázfogyasztás 150 000 kilowattóra volt. Rendkívül paradox: Setteleknek még nyáron is nagy költséggel kellett melegíteniük a medence vizét gázfűtéssel, mert a turbina akkor lépne ki vagy lépne ki, amikor a generátor 35 ° C fölé melegszik. Ezt a küszöböt többször is átlépte. Csak az áramfejlesztő közvetlen közelében lévő levegő/víz hőszivattyú tette, amit kértek tőle. A generátorállomás szobahőmérsékletét tűrhető szintre hűti. Ez lehetővé tette az épület felhasználását tüntetésekre, születésnapokra, szemináriumokra és egyéb eseményekre, a nyilvánosság számára.

4. ábra: Úszómedence vízszűrő. A bal oldali fekete henger a medence vizének hőcserélője.

Ha az állomás túlzott hőmérséklete körülbelül 5 ° C, a hőszivattyú elindul, és a hozamot puffertárolóban tárolja. Az így nyert kalóriákat egy helyi fűtőcső szállítja a két utófűtéses kazánhoz (fűtőérték, 2 x 40 kW, Vaillant) és a házban lévő elosztóhoz. Ha nincs hőigény, a generátor kikapcsol - lásd a túlhőmérsékletre vonatkozó megjegyzést. A kereslet pedig akkor viszonylag gyorsan teljesült, mert a kapcsolási séma nem volt képes kezelni a fogyasztói oldalon a különböző hőmérsékleti szinteket. Meg volt elégedve ezzel vagy azzal az ügyféllel.

Újrafelhasználható keverő új módszere

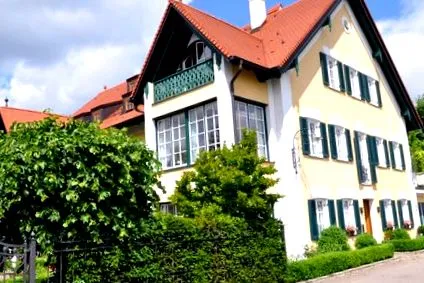

5. ábra: Főépület „Alter Mühlhof. Körülbelül 500 m2 lakóterületet, úszómedence csarnokot és a medence vizét kell fűteni.

A 2006/2007-es enyhe télen megvásárolt drága 150 000 kilowattóra gáz következménye. Walter Settele ezért új kísérletet merészelt. Beszélt otthoni szerelő cégével, a bobingeni Albert Kohl Wasser und Wärme GmbH-val. 28 alkalmazottjával jövőbiztos: a fűtéstechnikára, a naptechnikára és a fotovoltaikára összpontosít. A kézműves cég orvoslást ígért:

Évekkel ezelőtt, a magazin „Szaniter és fűtéstechnika” kiadványain keresztül a mestercég kapcsolatba került egy nem termék, hanem rendszer szerelvényével, a Baunach keverővel. Az eredmény azonnali előrejelzése: A rendszergyártó átalakította az elosztást és az irányítást, három „rendeMIX-et” helyezett el a hőforrás és a hőfogyasztó között, és a 2008/2009-es viszonylag kemény tél a Setteleket eredményezte: 55 000 kilowattóra megtakarítás. A gázfogyasztás 150 000-ről 95 000 kilowattóra-ra csökkent. Ezt az összeget nem igazítják az éghajlathoz, de a 2008/2009-es szükséglet valószínűleg még magasabb volt, mint a 2006/2007-es referenciaév meleg télén. Ebben a tekintetben a megtakarítások annál inkább a folyamat mellett szólnak.

6. ábra: Szabadon programozható vezérlés a Technische Alternative-tól, Amaliendorf/Ausztria

A "rendeMIX" keverő a hőelosztás és a puffertárolók be- és kirakásának új módszerét jelenti. A legalacsonyabb visszatérő hőmérsékletet és ezáltal a legnagyobb kondenzációs hőnyereséget garantálja azáltal, hogy magas hőmérsékletű áramkör után alacsony hőmérsékletű áramkört csatlakoztat, és így az első visszatér a második áramlásába. A fűtőérték kihasználása ezzel az architektúrával egy dolog, a másik a keringési térfogat felére csökkentése, és ezáltal a cirkulációs szivattyúk kiegészítő energia felére csökkentése. Eltekintve attól, hogy ez a soros csatlakozás kevesebb cirkulációs szivattyút igényel.

A legalacsonyabb visszatérő hőmérséklet

7. ábra: Alelosztók fűtőkörei.

A H.G. A Baunach GmbH & Co. KG, Hückelhoven, elsősorban a szerelvény vízáramlásából áll, amely figyelembe veszi a radiátoros fűtés és a padlófűtés különböző hidraulikai viszonyait, valamint a hőmérsékleti követelményeket. A "rendeMIX" egység nélkül egy telepítő cégnek sok kitérőt kell megtennie és sok szerelvényt kell telepítenie ahhoz, hogy hasonló eredményt érjen el - a legalacsonyabb visszatérő hőmérsékletet. Nem csak a kondenzációs kazánok működnek hatékonyabban a keverővel. Rétegelt tároló tartályok, szolár rendszerek, hőszivattyúk, szállító állomások és elosztó hálózatok szintén részesülnek a nagy Delta T-ben.

8. ábra: Keverőcsoport. A bal oldalon található három egység a "rendeMIX" többutas keverők, a jobb oldali két egység egy szerelvénydoboz a medence víz hőcserélőjének szabályozatlan hőellátásához és a meleg víz előkészítéséhez (a képen: Johannes Jacob, Albert Kohl Wasser és Wärme GmbH).

Johannes Jakob, Albert Kohl, elmagyarázza az elvet, amely Haunstettent használja példaként: „Elvileg a többutas keverő forró, meleg és hideg zónára oszlik. Mivel magas hőmérsékletű áramkör után telepítjük, a forró zóna az uszodai hőcserélő vagy a vízmelegítő 60 fokos visszatérése. Ez a két fogyasztó úgyszólván nem szabályozott közvetlenül a turbinaállomás forró távoli vizéből vagy a gázkazánokból. "

A turbina- vagy generátorházban lévő hőszivattyú 80 fokos áramlást generál az ügyfelek számára, még mindig elfogadható éves teljesítmény-együtthatóval, mivel a beszívott helyiség levegője eléri a 40 o C-ot. „Most a medence hőcserélőjétől érkező 60 fokos visszatérést a ház felső emeletén lévő radiátorkörbe és a két padlófűtési rendszerbe továbbítjuk. A térfogatáramot és a hőmérséklet-szabályozást három „rendeMIX” egység kezeli. Mi történik a fűtőtestekért felelős rendeMIX 1-ben? Először is 60/40 o C-ra tervezték őket. Csak az év leghidegebb periódusában van szükségük a 60 o C-ra. A keverő nagyrészt vagy hidegebb vizet ad hozzá az úszómedencébe való visszatéréshez, amelynek a rendeMIX 1 szintjén még lehet 55 o C, vagy a hűtőkörbe való visszatérésből, amely csak 40 o C lesz. "

Háromszor „rendeMIX”

A visszatérő radiátor kombinálódik az úszómedence/melegvíz visszatérésével és a két padlófűtési rendszer visszatérésével, így egyetlen vonalat alkot, de természetesen az útvonal hossza alatt hőmérséklet-gradiens van, az egyes áramkörökből a kazán felé történő visszacsatolás miatt is.

Vissza Johannes Jakobhoz. „A RendeMIX 2 a visszatérő radiátort használja a padló áramkörének áramlásaként az uszoda csarnokában. A hidraulika itt hasonló az imént leírtakhoz, de módosítással. Ha a visszatérő radiátor nem elegendő az úszómedence csarnokának fagyos hőmérsékleten történő fűtésére, a rendeMIX 2 forró vizet kever a helyi fűtőcső áramlásából. Ha az időjárási viszonyok lehetővé teszik az alacsonyabb fűtővíz-hőmérsékletet, a rendeMIX 2 hideg vizet szív le a visszatérő vezetékről. "

a rendeMIX 3 a felső emeleteken "élő" padlófűtéshez ugyanazon minta szerint szabályoz; Johannes Jakob párhuzamosan kapcsolta a két padló áramkört. Az alacsony hőmérsékletű fűtést két fő körre osztotta, mert az egész éves fürdőház fűtésének és a féléves ház fűtésének csak teljesen más a fűtési szezonja, de a számított vízmennyiségek is jelentősen eltérnek. A hőellátás a párhuzamos kapcsolaton keresztül optimalizálható.

Nem egészen párhuzamos

A „párhuzamos kapcsolat” nem tükrözi helyesen a valóságot. Ha mindkét padlófűtési rendszer működik, akkor az utolsó rendeMIX, a rendeMIX 3 előremenő hőmérséklete az előremenő hőmérséklet alatt van. Ez azért van, mert az előző padlófűtés (rendeMIX 2) visszatérése néhány fokkal csökkentette a teljes visszatérést. Pontosan ez a cél, hogy a leghidegebb vizet a kondenzációs hőcserélőbe juttassuk. A rendeMIX 3-nak ezért általában több vizet kell felszívnia a magasabb hőmérsékletű részekből és belekeverni, mint a rendeMIX 2 a kívánt alapérték eléréséhez.

A "rendeMIX" állomások folyamatairól és működéséről. Természetesen az egésznek erőteljes vezérlési technológiával és ésszerű szabályozási stratégiával kell rendelkeznie. Az Albert Kohl Wasser und Wärme GmbH társaság a H.G. tervezési részlegének know-how-jára támaszkodott. A Baunach GmbH & Co. KG, amely szoftverével támogatta a keverőegységek tervezésében és beállításában. A tényleges hálózatot az osztrák Technische Alternative vezérlő szakember, Amaliendorf konfigurálta. Termékkínálata az egyszerű differenciálszabályozóktól és a szolár- és szivattyúkezeléshez szükséges többkörös vezérlőktől a szabadon programozható univerzálisig terjed szinte minden alkalmazáshoz. Pontosan ezt kereste az Albert Kohl GmbH, egy olyan rendelet, amely nincs túlterhelve kéretlen funkciókkal, és így fogékonyan reagál, de az alkalmazáshoz igazodik.

Jutalom az augsburgi közművekből

Érzékelőik például eldöntik, hogy a puffer víz közvetlenül a padlócső tekercsébe és a radiátorokba áramlik-e, vagy a kazán (ok) nak kell-e hőt tolniuk. A 300 literes tárolótartályban lévő puffervíz nem mindig 70 vagy 80 o C-os. Télen a generátor hulladékhője nem elegendő a komfort biztosításához a házban. A kazán ekkor csak 30 vagy 40 oC-ra töltődhet fel. A helyi fűtővezeték ezért általában a két kazán egyikén keresztül vezet, függetlenül attól, hogy be kell-e indulnia vagy sem.

A hővisszanyerés, a megújult sebességváltó, az intelligens kapcsolási rendszer és az új rendszer 50% -ot meghaladó beruházása miatt az augsburgi önkormányzati szerv korrigálta a meghatározott betáplálási tarifát. A "régi malom" most az EEG megújuló energiákról szóló törvényének, valamint az EEWG megújuló energiákról szóló törvényének hatálya alá tartozik. A javadalmazás 7,65-ről 9,67 ct/kWh-ra emelkedett. Évente mintegy 400 000 kilowattóra villamosenergia-termeléssel ma mintegy 40 000 eurót adnak vissza, ami 8000 euróval több, mint két évvel ezelőtt. A Baunach csaptelep kihasználhatja ennek egy részét, de az 55 000 kWh mindenesetre megtakarította a gázcsökkentést.

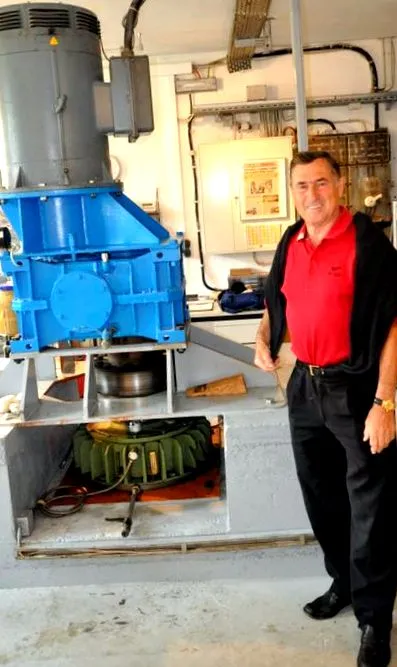

9. ábra: Walter Settele gazda a Francis turbina 76 kW-os generátora előtt.

Johannes Jakob: „Amit találtunk, az a minimális kényelem volt magas fogyasztás mellett. Az új szabályozási stratégiával és a „rendeMIX” egységekkel a rendszert „minimális hőfogyasztás, maximális kényelem mellett” alakíthattuk át. Valószínűleg nincs jobb módszer a pénz befektetésére, és mindenekelőtt biztonságosabb. "
