Strukturális elemzési oktatóanyag számítások elvégzése - D
A programban nincs külön lépés, amelyet külön kell elindítani a rendszer kiszámításához. Ehelyett egyszerűen kiválaszthatja, hogy melyik eredmény jelenjen meg: A program teljesen automatikusan gondoskodik a rendszer hálózatba szervezéséről, és elvégzi az összes szükséges számtani műveletet. Ezután megjelenik az eredmény.

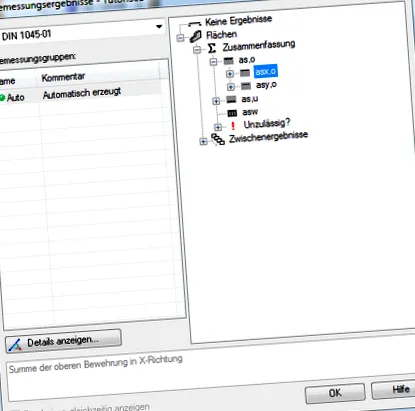

Most nyissa meg az "Eredmények" menüt, és válassza a "Méretezés" parancsot. Ezután a program megnyitja a Tervezési eredmények párbeszédpanelt.
A párbeszédpanel jobb oldalán egy fa nézetet talál, amelyben az összes rendelkezésre álló tervezési eredmény fel van sorolva, amely megfelel a rendszerének. Például a szükséges asx megjelenítéséhez nyissa meg a "Területek> Összefoglalás> as, o" ágat, majd kattintson az "asx, o" gombra.
Ezután a program ezt az eredményt megjeleníti a grafikus ábrán. Befolyásolhatja az eredmények bemutatásának módját. Az eredmények például izolinekként, színátmenetekként vagy számmezőkként jeleníthetők meg. Azt is befolyásolhatja, hogy mely értékek vannak címkézve, hol helyezkednek el izolinok és még sok más. A kapcsolódó opciók az "Opciók" menüben találhatók az Eredmény megjelenítése parancs mögött.
Most kattintson az eszköztáron arra a parancs gombra, amelyen a kamera látható. Ez megnyitja a Navigációs pont párbeszédpanelt. Ezt egyszerűen befejezheti az "OK" gombra. A navigációs pont alatt a program most megjegyezte, hogy melyik zoom részt tekintette meg, és melyik eredmény melyik megjelenítési formátumban jelent meg. A navigációs pontok segítségével navigálhat egy korábban meghatározott nézethez egy későbbi időpontban. A navigációs pontok grafikák nyomtatására is használhatók. Ezt a következő lépésben fogja megismerni.
