Swarovski vadászterület Z8i 1-8 × 24 4A-I, LD-I, BRT-I
A megvilágított vadászpuska figyelemre méltó 42,5 m-es látómezőt kínál 1x nagyítással, a vadászat lehető legjobb bemutatásával biztosítja a döntés helyes meghozatalát még olyan helyzetekben is, amikor az állat gyorsan mozog. A Z8i 1-8 × 24 FLEXCHANGE, 4A kapcsolható IF retiküllel is rendelkezik.
10 év garancia.
| nagyítás | 1-8x |
| gyújtótávolság (mm) | 8.2-24 |
| kilépő pupilla (mm) | 8,1-3,0 |
| távolság kilépő pupilla (mm) | 95 |
| látómező (ft/100 yds/m/100 m) | 127,5-15,9/42,5-5,3 |
| látómező (fok) | 24,0-3,0 |
| látómező, látszólagos (fok) | 24. |
| kompenzáló dioptriák (dpt) | -3–2 |
| fényáteresztés (%) | 93 |
| sötétítő tényező acc. az ISO 14132-1 szerint | 2.9-13.9 |
| Hatáspont korr. kattintásonként (100 yds/mm/100 m-ben) | 0,36/10 |
| maximális magasság/szél beállítás (in/100 yds/m/100 m) | 72/2 |
| objektív szűrő | M 27 × 0,75 |
| hossz (mm-ben) | 11.9/301 |
| súly (oz/gr) | 18.9/535 |
| középső csőátmérő (in/mm) | 1.18/30 |
| Üzemi hőmérséklet | --20 ° C/55 ° C (4 ° F és 131 ° F) között |
| tárolási hőmérséklet | --30 ° C/70 ° C (22 ° F és 158 ° F) között |
| etansietate | 4 m vízmélység (inert gáz töltés) |
| sötétség szintje | Alkonyat: 0 - 32/nap: 33 - 64 |
| üzemidő (h) | Alkonyati tényező közepes fényerőnél: 1400; nappali fénytényező közepes fényerőnél: 180 |
Swarovski Z8i hátsó irányító felhasználói kézikönyv

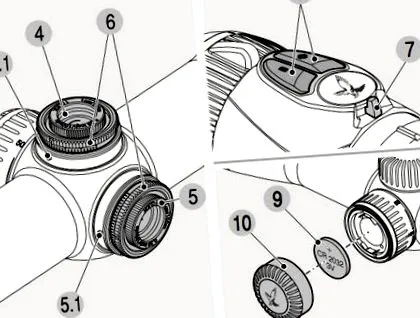

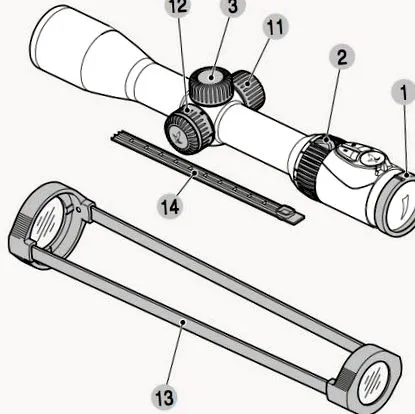

Áttekintés Swarovski Z8i puska
A Swarovski Z8i vadászszemüvegnek 14 eleme van, amelyekkel kölcsönhatásba lépünk mind a beállításhoz, rögzítéshez, mind a vadászterületen történő használathoz.
2 - Nagyítás beállító gyűrű
11 - Hely a tartalék akkumulátor számára
12 - Parallaxis torony (modelltől függően)
13 - Védőhuzatok
14 - SWAROVSKI OPTIK sínfedél
4.1 - Mechanikus emelő
5.1 - Mechanikus emelő
7 - Kapcsolja ki/NAP/ÉJ
8 - Fényerőszabályzó a retikulum megvilágításához
9 - Akkumulátor a háló világításához
HASZNÁLAT
FÓKUSZ BEÁLLÍTÁSA
Forgassa el a dioptria beállító gyűrűt, amíg a retikulum fókuszba nem kerül.
Először forgassa el a dioptriát beállító gyűrűt az óramutató járásával megegyező irányban (az óramutató járásával ellentétes irányba).
Ezután jobbra, amíg a retikulum tökéletesen fókuszálódik. A beállítási intervallum a modelltől függ. További információkat a mellékelt adatlapon talál.
A NAGYÍTÁS VÁLTOZÁSA
A MÁSODIK SÍK (A SZEM SÍKJÁNAK) KÉPÉNEK RETIKULUMA
Ha megnöveli a nagyítást, a háló nem változtatja meg a méretét. A kép mérete változik, de a háló nem. Még akkor is, ha a nagyítás nagy, a célpontnak csak egy kis részét takarja el. A retikulummal korlátozott mértékben lehet megbecsülni a távolságot.
A fegyvered mesterlövészpuska úgy van beállítva, hogy 100 m távolságban megszüntesse a parallaxis hatást. Ez azt jelenti, hogy 100 m távolságban a cél és a háló egy síkban van.
Felhívjuk figyelmét, hogy 100 m-nél nagyobb vagy annál kisebb távolságra történő lövöldözéshez a hátsó látótér közepére kell néznie. Ez segít megakadályozni, hogy a parallaxis hibák miatt az ütközési pont elmozduljon.
A PARALAX FORGALOM MŰKÖDTETÉSE (A MODELLTŐL FÜGGŐEN) A Swarovski Z8i-n
Gyorsan állítsa be
A parallaxis tornyára 50 m és ∞ közötti távolságot vésnek. Forgassa a parallaxis tornyot, amíg a szükséges távolság nem egyezik a mechanikus emelővel. A parallaxis tornyának most már tapintható jele van a 100 m távolságra. Ez lehetővé teszi, hogy ezt a beállítást nézés nélkül aktiválhassa, különösen gyenge fényviszonyok mellett.
Állítsa a nagyítást a legmagasabb szintre, és forgassa a parallaxis tornyot, amíg a kép a lehető legtisztábbá nem válik. Most mozgassa a szemét előre és hátra a kilépő pupillán belül. Ha ennek során a retikulum a képhez képest elmozdul, állítsa be a távolság beállítását, amíg nem észlelhető különbség a retikulum és a kép mozgása között.
RETIKULÁCIÓS VILÁGÍTÁSI MŰVELET a Swarovski Z8i ÜVEGHEZ

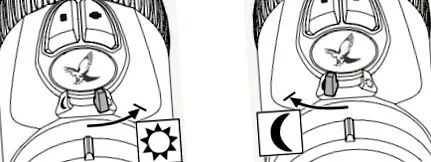

1. Kapcsolja ki/nap/éjszaka
Először válassza a nappali (szimbólum) vagy az éjszakai (szimbólum) világítást a kapcsoló megfelelő helyzetbe fordításával.
Fényerő beállítása
Most a/- gombokkal állíthatja be a fényerőt a kiválasztott módban. A kívánt fényerő eléréséhez nyomja meg és tartsa lenyomva az egyik gombot (hosszú impulzus). Finom beállításhoz nyomja meg egyszer a gombokat (rövid impulzus).
A világítás kikapcsolása
Memória funkció
Ha újra bekapcsolja a világítást, a legutóbbi nappali vagy éjszakai fényerő-beállítás automatikusan aktiválódik.
Automatikus zárási funkció
Ha nappal 3 órán át, éjszaka pedig 5 órán át nem állítja be a fényerőt, a rács világítása automatikusan kikapcsol.

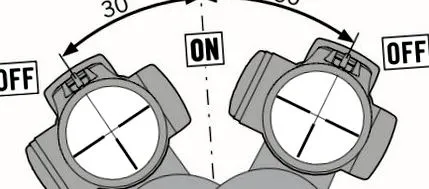

A Z8i modellek intelligens dőlésérzékelővel vannak felszerelve, amely érzékeli, hogy a fegyver mesterlövésze lő helyzetben van-e, és ezeket az információkat elküldi a világító egységnek. A mesterlövész puska leáll, ha a függőleges dőlésszög meghaladja a 70 ° -ot (fel vagy le), ha például a fegyvert függőlegesen helyezi.
A hatókör akkor is leáll, ha a vízszintes dőlésszög meghaladja a 30 ° -ot (ha például a fegyvert a lábára helyezte).
Amikor a fegyvert visszaállítja a lőállásba, a világítás automatikusan bekapcsol.
A SWAROLIGHT funkciót kikapcsolhatja, ha az OFF/DAY/NIGHT kapcsolót középállásba kapcsolja, és egyszerre 6 másodpercig lenyomja a/- gombokat. A lámpa kétszer villog, hogy megerősítse a funkció deaktiválását. A lépés megismétlésével újraaktiválhatja a SWAROLIGHT programot.
Kapcsolható rács (modelltől függően)
Kapcsolja be az OFF/DAY/NIGHT kapcsolót DAY vagy NIGHT állásba a FLEXCHANGE 4A-IF hálós gyűrű bekapcsolásához. Az irányzék világítása be van kapcsolva. A megvilágított gyűrű bekapcsolásához nyomja meg egyszerre 3 másodpercig a/- gombokat. Ismételje meg ezt a lépést a csengetés újbóli leállításához.
Akkumulátor jelzőfény
Ha a megvilágított rács villogni kezd, ez azt jelenti, hogy hamarosan ki kell cserélnie az elemet. Az akkumulátor a fényerő beállításától és a környezeti hőmérséklettől függően több órán át működik.
Elemcsere
- Kapcsolja ki a rács világítását.
Csavarja le az akkumulátor fedelét az óramutató járásával ellentétes irányba forgatva.
• Új elem (CR 2032) behelyezésekor ellenőrizze, hogy a „” feliratú alkatrész felfelé néz-e.
• Csavarja vissza az elemtartó fedelét.
Az akkumulátor tartalék helyének eltávolítása
Akkumulátor
SWAROVSKI OPTIK VASÚTI BURKOLAT (CSAK SR VERZIÓ)
A mellékelt burkolat felhasználható a sín szabad területeinek védelmére. Kivághatja a kívánt méretre, és az ujjaival a sínre húzhatja.
CÉL CÉL
ALAPI KIIGAZÍTÁSOK
Annak érdekében, hogy a mesterlövész hatóköre és a fegyver tökéletesen működjön együtt, fel kell vennie egy profi fegyverkovácsot, hogy felszerelje a hatótávolságot. A hálót gyárilag a középső mechanikai helyzetbe állították. A telepítési folyamat megkezdése előtt ellenőrizheti, hogy a rács a megfelelő helyzetben van-e. Ehhez távolítsa el a dugókat a felső és az oldalsó tornyokról.
Forgassa a külső gyűrűt a felső vagy az oldalsó torony hornyaival az óramutató járásával megegyező irányba. Ezután forgassa a bordás gyűrűt az óramutató járásával ellentétes irányba, amíg meg nem áll, és számolja meg a keletkezett kattintásokat. A pontos középpozíció eléréséhez ossza felére a kattintások számát. Ismételje meg ezt a lépést a második torony esetében.
Amikor a mesterlövész puskát a fegyverre szereli, kérjük, ellenőrizze, hogy a szemek távolsága megfelelően van-e beállítva (lásd az adatlapot).
FUTÁS FEJLESZTÉSE A Fegyveren
Ha a golyó ütközési pontja eltér a célzási ponttól, ezt könnyen és pontosan kijavíthatja a felső és az oldalsó torony beállításával.
A retikulum középpontja mindig a megfigyelési mező közepén lesz.
Felkészülés a célzásra:
Célzás előtt ellenőrizze, hogy az alábbiakban leírt paraméterek megfelelőek-e:
- Parallax
- Dioptria beállítása
- Nagy nagyítás
A beállítások elvégzéséhez távolítsa el a dugókat a felső és az oldalsó tornyokról.
Ha az ütem túl alacsony
Forgassa el a külső gyűrűt a felső torony barázdáival a H betű irányába (az óramutató járásával ellentétes irányba).
Ha az ütem túl magas
Forgassa a külső gyűrűt a felső torony barázdáival a H betűvel ellentétes irányba (az óramutató járásával megegyező irányban).
Ha az ütem balra dől
Forgassa el a külső gyűrűt az oldalsó torony barázdáival az R betű irányába (az óramutató járásával ellentétes irányba).
Ha az ütem jobbra dől
Forgassa az oldalsó torony bordázott külső gyűrűjét az óramutató járásával ellentétes irányba (az óramutató járásával megegyező irányba).
Az ütéspont-korrekciós adatokat kattintásonként megtalálja a hátsó látómező tetején vagy oldalán csatolt vagy vésett adatlapon.
NULLA PONT BEÁLLÍTÁSA
A fegyver hatókörének beállítása után elvégezheti ezt az alapvető beállítást. A skála a felső vagy az oldalsó torony bordás gyűrűjére van vésve.
Emelje meg a külső gyűrűt hornyokkal, és forgatásakor tartsa emelt helyzetben. Nem fog magától állni.
Amikor a bordázott gyűrűt ebbe a helyzetbe hozza, a háló nem áll be.
Forgassa el a bordás gyűrűt, amíg a skála nulla pontja a teleszkóp mechanikus emelőjével (fém tűvel) egy vonalba nem kerül.
Amikor elengedi a bordázott gyűrűt, újból fel lehet használni a retikulum beállítására. Az Ön egyéni nézőpontja most a nulla pont.
JAVASLATOK A Swarovski Z8i puska felszereléséhez
Számos kifinomult hátsó rögzítési rendszer érhető el jelenleg a piacon. Ezekkel biztonságosan felszerelhető a mesterlövész puska a fegyverére.
A választott távcsőtől függően két kategóriába sorolhatók: gyűrűs befogó rendszerek és sín befogó rendszerek.
A megfelelő eszközök használatával és a megfelelő arányos erő alkalmazásával elérheti a szükséges stabilitást és pontosságot. Kérjük, figyelmesen olvassa el a szerelőrendszer gyártója által biztosított telepítési utasításokat. Részletes információkat tartalmaznak a megfelelő eszközökről és javaslatokat az állvány megfelelő felszereléséről.
Néhány példa a Swarovski Z8i hátsó irányzék felszereléséhez:
• Az aljzat típusától függően (kérjük, olvassa el a gyártó ajánlásait) az aljzat talpjának felszerelésekor hasznos lehet az alkatrészek szétszerelése, zsírtalanítása és megfelelő ragasztóval történő takarás, mielőtt összeszereli őket.
• Annak érdekében, hogy az állvány tökéletesen középre kerüljön, szükség esetén például csiszolhatja a gyűrűket.
• Zsírtalanítsa az érintkező felületeket és a gyűrűk belsejét, és a stabilitás biztosítása érdekében legalább a gyűrűk alsó felére kenjen megfelelő ragasztót.
• Különös figyelmet fordítson a rács beállítására.
• Távolság a szemtől:
Az adatlapon megtalálja a látótávolság és a hátsó látvány közötti helyes távolságra vonatkozó információkat. A személyes mérésekkel és a felhasználói preferenciákkal együtt ez a lehető legjobb látómezőt nyújtja Önnek kényelmes felvételi helyzetben.
• Pár:
Húzza meg felváltva a gyűrűk csavarjait 200 Ncm maximális nyomatékkal.
Így biztos lehet abban, hogy a Swarovski Z8i hátsó irányzékot nem terheli szükségtelen nyomás, és hogy feszültség nélkül és nagy pontossággal van felszerelve. Javasoljuk, hogy nyomatékkulcsot használjon a megfelelő arányos erő kifejtéséhez. Semmilyen körülmények között ne húzza tovább a gyűrűket, hogy elkerülje a ragasztók használatát a gyűrűk alján.
A SWAROVSKI OPTIK a Swarovski Z8i hátsó ablakhoz kínál saját innovatív tartósínt a gyűrűalapú támaszok alternatívájaként. A SWAROVSKI OPTIK sín garantálja a teljes stabilitást.
Gyorsan és egyszerűen felszerelhető, ragasztók vagy csiszolóberendezések használata nélkül.
Ha megfelelő szerszámokat használnak és helyesen arányos erőt fejtenek ki, és a gyártó utasításait gondosan betartják, akkor az orvlövészpuska minimális beállítással működtethető a célzási folyamat során. Használja ki teljes mértékben az egyes alkatrészeket annak biztosítására, hogy a fegyver, a mesterlövész puska tartó és a mesterlövész maximális pontossággal kerüljön összeállításra.
A SWAROVSKI OPTIK nem tudja garantálni, hogy az ebben az anyagban megadott információk helytállóak, aktuálisak vagy teljesek.
BTF - BEÁLLÍTHATÓ BALLISZTORONY a Swarovski Z8i hátsó látómezőhöz
