Ebben a bejegyzésben megmutatom, hogyan kell csinálni Működtesse a Raspberry Pi számítógépes tápegységgel tud. Ehhez némi tapasztalatra van szüksége, és képesnek kell lennie a forrasztópáka használatára.
Működtesse a Raspberry Pi számítógépes tápegységgel
Valamivel ezelőtt saját PC-házat építettem a Pentium 2 Retro rendszeremhez. Raspberry Pi-t is beépítettem a tokba. Annak érdekében, hogy ne építsek további bemenetet az USB-csatlakozóhoz, a Raspberry Pi-t közvetlenül a számítógép tápegységének egyik Molex-portjához csatlakoztattam. Ez így működik:
Molex csatlakozó
Először Molex csatlakozót szereztem. Ehhez leszereltem egy régi PC merevlemez vezérlőpaneljét (mondhatni megsemmisítettem), legalábbis ott dolgoztam ki a kapcsolatot.

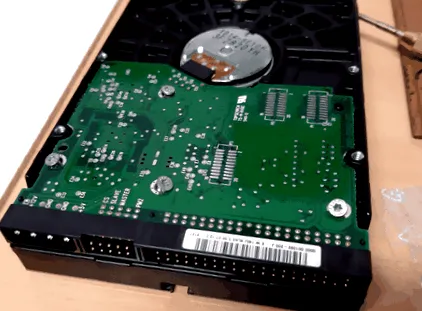

Ne aggódjon, ez a régi IDE merevlemez már elromlott. Többször próbáltam rávenni őket, hogy működjenek a retro rendszereimben. Nyilvánvaló, hogy el kell törni a motort. Tehát lecsavarom a vezérlőt és eltávolítom a Molex csatlakozót:

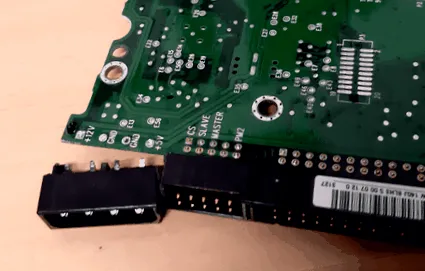

Sajnos a csatlakozás a műanyag csatlakozócsíkhoz csatlakozik, ezért az eltávolítás forrasztás és fűrészelés keveréke volt. Végül a csatlakozó eltávolítható volt, és a csapok mind a 4 épek voltak.
A Molex csatlakozó 4 vonallal vagy kábellel rendelkezik. A középső két fekete földelt, a sárga +12 voltos csatlakozás például egy merevlemez motorjához, és akkor piros is van +5 voltos. A feladat most viszonylag egyszerű: az egyik kábelt meg kell forrasztani a +5 V-os csatlakozásra, a másikat pedig az egyik fekete csatlakozásra. Mielőtt ezt megtenné, mindenképpen húzza ki az áramellátást a hálózatból!
Készítse elő a Raspberry Pi-t

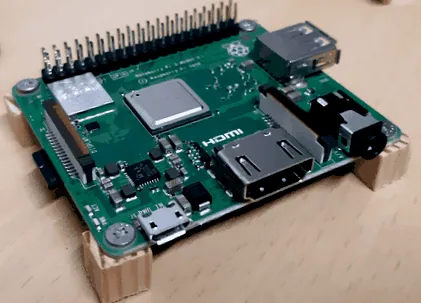

Mint már említettük, ez egy saját gyártású PC-ház. Fa konstrukcióból áll, és a Raspberry Pi-t is oda telepítem. Annak érdekében, hogy a falhoz ragaszthassam, kis oszlopokat építettem a deszkához. Ezeket aztán a merevlemez csavarjaival csavarozták fel. Az A + modell így nézett ki összeszerelésre készen:
Csatlakoztassa a számítógép tápellátását a Raspberry Pi-hez

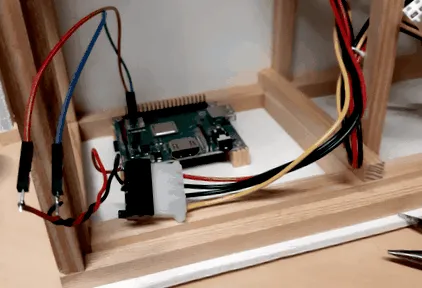

A Molex csatlakozás két kábelét nem lehet egyszerűen csatlakoztatni a Raspberry Pi mikro-USB csatlakozójához. Szerencsére a kis számítógép rendelkezik GPIO interfésszel, több +5 V-os és földelt csapokkal. Pontosan itt csatlakoztathatja a kábeleket, de legyen óvatos! A GPIO interfésznek megfelelő csapoknak kell lenniük, különben fennáll a Pi károsodásának veszélye.
Hatalom alatt
Amint csatlakoztatja a számítógép tápellátását az áramforráshoz, a Raspberry Pi-nek is el kell indulnia. Előfordulhat, hogy a tápegység meglévő be-/kikapcsolóját el kell dobni. A Pentium 2 rendszerrel a táblán történő beállításom során a Raspberry Pi 3 mindig párhuzamosan fut a retro rendszerrel. Később a projektemben a Pi-nek a soros interfészen keresztül kell címezhetőnek lennie Windows 98 alatt, de erről egy másik alkalommal.
Következtetés
A Raspberry Pi készüléket normál számítógépes tápegységen keresztül működtetheti. Javasoljuk a régebbi használt tápegységeket, amelyek még rendelkeznek Molex csatlakozóval. Mivel egy ilyen tápegység több +5 V-os csatlakozással rendelkezik, a Raspberry Pis teljes fürtjét könnyen elláthatja egy tápegységgel.
