Alibre Design esettanulmány
Új Alibre kivitelű fűnyíró építése

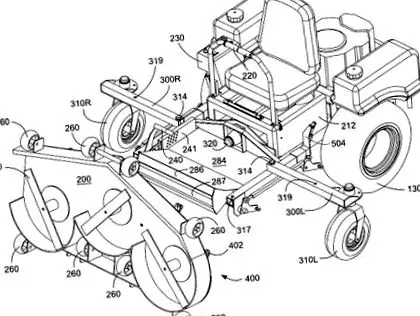

A prototípust és az összes 2D szabadalmi rajzot az Alibre Design segítségével valósítottuk meg
"Megcsináltam a házi feladataimat, és semmi sem áll közel az Alibre Design képességeihez az árért. Egyetlen másik tervező szoftver sem volt esélyes, miután megtaláltuk az Alibre-t. Elárasztottam, amit a TurboCAD Pro-ban tettem, és újra létrehoztam kezdődött. "
Vern Godfrey
Alapító, Beeline Movers
Az Alibre kialakításnak köszönhetően könnyedén spórolhat időt
Hányan ismerünk ma egy feltalálót, aki negyedszázadon át tervezte, építette, tesztelte, használta és tökéletesítette találmányát? Alibre ismer egy ilyen embert, Vern Godfreyt, és büszke arra, hogy részese volt annak az útjának, hogy egyedülállóvá váljon Zero Turn Radius (ZTR) kasza - A BeeLine - szabadalmazandó.
Amikor Vern Godfrey drága idővel szembesült szabadalmi rajzok készítésével, miközben új prototípust dolgozott ki a termékbemutatóra az iparág legnagyobb szakkiállításán, BeeLine Mowers cége az Alibre Designra támaszkodott, hogy segítsen betartani egy olyan határidőt, amely sokak számára lehetetlennek tűnt.
Verseny az idővel
Noha Vern Godfrey kidolgozta a kilencedik prototípust és számos fényképet készített róla, ügyvédje arról tájékoztatta, hogy a szabadalmi hivatalnak nagyon meghatározott formátumú és elrendezésű rajzkészletre van szüksége, és a fotók nem lesznek elegendőek.
Eközben Vern bejelentkezett, hogy bemutassa találmányát a Green Industry and Equipment (GIE) EXPO-n, Louisville-ben (Kentucky), az iparág legfontosabb rendezvényén, ahol a berendezésgyártók minden évben bemutatják termékeiket. Mielőtt Vern elindította kaszáját, meg kellett védenie szellemi tulajdonát. Ez azt jelentette, hogy rekordidő alatt kellett rajzok.
Mivel volt kiállítási és bemutató terület, Vernnek két prototípusra volt szüksége a bemutatóhoz. Kilenc prototípust dolgozott ki, de csak a kilencediknek volt olyan kialakítása, amelyet bemutatni akart. És 300 óra kaszálás után kissé megkopott, de a kültéri bemutató területén mégis működött. Kevés idővel még mindig fényes új modellre volt szüksége a beltéri kabin területén.
Tinkering + 2D CAD = túl lassú
Az elmúlt 25 évben Vern prototípust készített alkatrészek építésével és tesztelésével. Amikor nem működtek, addig bütykölte őket, amíg nem. Két találkozó következtében Vernnek kevesebb ideje volt bütykölni. Fiára, Jeffre, aki megélhetési szoftvereket ír, tervezőnek tervezte a projektet, és szabadidejében rajzokat készített a kilencedik prototípushoz, míg Vern elkészítette a tizedik prototípust.
Mielőtt kipróbálta volna a CAD programot, Jeff több sikertelen kísérletet tett a fotók alapos nyomon követésére és 2D rajzokká alakítására. Jeff azt mondta: "Bár a próbálkozásaim végül működhetnek, minden erőfeszítésemmel kaptam volna néhány 2D-s rajzot. Ha később más szögből, bizonyos részekre rejtett nézetekre vagy valami másra lenne szükségem, ott volt számomra ezt semmiképpen sem lehet megtenni. "
Ekkor Jeffnek eszébe jutott a TurboCAD Pro egy példánya, amely néhány évvel korábban megvolt. Mivel túl drága volt a frissítése, elkezdte a szabadalom tervezését a régi változatban. Mivel még mindig lapos, kétdimenziós rajzokon dolgozott, paraméterek nélkül, a méretváltozás a kiterjedt rajz utólagos feldolgozásával rendkívül időigényes volt. Jeff azt mondta: "Lehetetlen volt eljutnom oda, ahol voltam, anélkül, hogy sok munkámat elveszíteném. Több időt töltöttem a TurboCAD-vel való küzdelemben, mint bármi produktív munkát. Olyan sebességgel, hogy nem tudtam időben befejezni. " Úgy döntött, hogy más programot keres.
Alibre megmentette a napot
Jeff online keresett olyan CAD programokat, amelyek képesek 3D-s paraméterezésre, és megtalált egy 30 napos ingyenes próbaverziót az Alibre Design számára. Jeff letöltötte a szoftvert, és elkezdte használni a prototípus modellezéséhez. Rendkívül könnyű volt megtanulni, a viszonylag összetett eszköz modellezéséhez szükséges összes funkcióval együtt. Jeff azt mondta: "Megcsináltam a házi feladataimat, és semmi sem áll közel az Alibre Designs képességeihez az árért. Egyetlen másik tervező szoftver sem volt esélyes, miután megtaláltuk az Alibre-t. Azt tettem, amit a TurboCAD Pro-ban, selejtezett és újrakezdte. "
"Az Alibre Design használata hihetetlenül egyszerű" - jegyezte meg Jeff. Mivel a programban nem volt hivatalos képzés, Jeff szabadidejében hat hét alatt több mint 200 alkatrésszel modellezte az egész kaszát. Jeff mindössze két és fél munkahétig megtanulta az Alibre Design-ot, megmérte és felvázolta az autóútján parkoló prototípus minden részét, és pontosan megmintázta a számítógépén. Jeff hozzátette: "A BeeLine több ezret költhetett volna a SolidWorks-re vagy az Inventorra, de nem vagyunk nagy cégek, és minden dollár számít. Miért fizetne olyan dolgokért, amelyekre nincs szüksége?"
Az egyszerű folyamat a valós világot tükrözi
Jeff elmondta: "Az Alibre Design használata egy egyszerű folyamat, amelyet könnyű követni, mivel utánozza, hogyan építi fel a dolgokat a való világban. A program logikai és intuitív jellege követte apám és én útját Farm. Egy ilyen jól szervezett programmal az egész folyamat gyorsabbá vált. "
Az Alibre Design segítségével Jeff könnyedén elkészíthette a BeeLine kasza szabadalmaztatható tulajdonságait, és megmutatta, hogy egyedülálló módon kiküszöböli a legtöbb közepesen szerelt fűnyíró egyik legnagyobb hiányosságát - a fedélzet karbantartásának nehézségeit, beleértve a biztonságos élezést és a pengék cseréjét is. Jeff modellezte azt a folyamatot, ahogyan egy személy eltávolíthatja a vágódeszkát, elgördítheti a kasza elé, és függőleges helyzetbe döntheti - ez a folyamat négy percig tart további szerszámok vagy emelők nélkül. Jeff elmondta: "Annak ellenére, hogy összetett funkciókkal dolgoztam, nekem volt olyan kényelmem, hogy minden lépést láthatóan megmutathattam anélkül, hogy át kellett volna terveznem a munkámat.".
Az Alibre Design funkciói, amelyek felgyorsították a modellezési folyamatot:
Az Alibre Design időt takarít meg, és produktívvá teszi a napot
Jeffnek egy éjszakája volt, hogy megmutassa az eredetiséget, hogy a cső alakú lengéscsillapítók különböző irányokban forognak, hogy egyenetlen menetet biztosítsanak még durva terepen is. Azt mondta: "Alibre Design nélkül nem tudtam volna 3D-s térben megmutatni a mozgást. Enélkül nem tartottuk volna be a szabadalmi bejelentés határidejét."
"Az alkatrészek mechanikai csatlakoztatásának felállítása és tesztelése nagyon fontos volt ebben a projektben" - mondta Jeff. "Szükségünk volt a paraméteres képességre, és az Alibre Design volt az egyetlen távolról elérhető, céláron elérhető szoftver, amely lehetővé tette volna számomra, hogy időben elkészítsem összetett terveinket."
Jeff megjegyezte: "Alibre számtalan órát mentett meg a korábbi sikertelen módszereimhez képest." A könnyű használat azt jelentette, hogy a rajzokat kellő időben eljuttatták a szabadalmi ügyvivőhöz, hogy öt nappal a tervezett időpont előtt szabadalmat kaphassanak az új BeeLine kaszára.
Jeff azt mondta: "Annak ellenére, hogy apámnak nem volt számítógépes ismerete, a modellalkotás nagy előnyét látta, amikor néhány jelentős változtatást akart végrehajtani a keret kialakításában, a kilenc és a tíz prototípus között. Az alapkeret kialakítása és a már megtervezett és tesztelt modellezett magkomponensek kiküszöbölték a próbákat Hibák és óriási időt takarítottak meg. Az Alibre Designnál néhány napig tartott a fejtörés és a bütykölés.

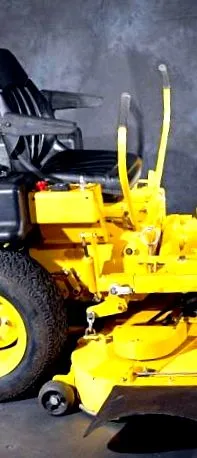

Körülbelül hét hétig tartott a tervezés, az egyes alkatrészek kézi megépítése, a kasza festése és összeszerelése. Vern beindította az új kaszát, feltette a pótkocsira a másik kasza mellett, és elindult a vásárra, ahol a BeeLine nagyon népszerű termék volt - gratulálok a BeeLine-hez!
Vern mindezt úgy tette, hogy ötjegyű összeget nem költött szoftverekre.
A BeeLine-ről
A Vee Godfrey feltaláló tulajdonában lévő Missouri államban működő BeeLine egy Zero Turn Radius kaszát fejlesztett ki, amely több mint 25 év fejlesztés, tesztelés és használat során fejlődött. Megalapozott és bevált tervezési elvek, valamint szabadalmaztatott ötletek keverékét használja. Az egyedi jellemzők közé tartozik a kétrészes, forgó keret, amely simábban és pontosabban követi a talaj kontúrjait, mint a meglévő kialakítások, a gördülékeny gépjármű lengéscsillapítók, amelyek lehetővé teszik a sima haladást, és az első keret kialakítása, amely a fedélzeten gyorskioldó rendszert biztosít a karbantartáshoz. A kasza kialakításának egyszerűsége praktikusan teszi otthoni használatra, ugyanakkor elég erős ahhoz, hogy ellenálljon a legigényesebb kereskedelmi feltételeknek is.
