A hangszórókábel
Először vessünk egy pillantást egy tipikus hangszórókábelre. Ez két szigetelt rézszálból áll, amelyeket néha vezetéknek is neveznek. Ha ilyen kábellel van dolga, akkor az első lépés általában a (huzalszedő) elérése, hogy eltávolítsa a szigetelést a sodrony végeiről. Minden további lépésnél érdemes a finom rézhuzalokat az ujjaival csavarni.
Most vagy a kábelt közvetlenül az erősítő megfelelő csatlakozójához lehet csatlakoztatni, vagy a hangszórót vagy az úgynevezett banán csatlakozókat lehet felszerelni a szálak szabadon álló végeire. Ha ez utóbbi változatot választja, akkor különféle csatlakozótípusok egész sora közül választhat - mint mindig, sok út vezet Rómába. Ezen a ponton azonban csak az úgynevezett üreges banánokra szorítkozunk, amelyeket két okból is ajánlottnak tartunk: Egyrészt a telepítés nagyon egyszerű, másrészt a dugó és kábel közötti nagy érintkezési területnek köszönhetően garantálják a lehető legjobb jelátvitelt.
Először csavarja le a védősapkát, majd csavarhúzóval lazítsa meg a két kis csavart. Ezután a kábelt betáplálják a nyílásba, és mindkét csavar rögzítve van - ennyi.
Annak érdekében, hogy az erősítő és a hangszórók későbbi csatlakoztatása során ne okozzon felesleges zavart, az azonos színű banáncsatlakozókat a vezeték mindkét végén fel kell erősíteni. A jobb tájékozódás érdekében legalább egy vezetéket általában valamilyen módon jelölnek - esetünkben zöld színnel. Úgy döntöttünk, hogy a zölddel jelölt vezetéket következetesen összekötjük a pozitív pólussal. Mivel ezt általában piros színnel jelölik az erősítőn és a hangszórón, ezért a zöld vezetéket piros csatlakozóval láttuk el.
Azt is meg kell jegyezni, hogy egyes gyártók optimalizálják a különösen jó minőségű kábeleiket a menetirány szempontjából. Az optimális hangeredmény érdekében természetesen figyelembe kell venni a kábelre vonatkozó megjegyzéseket.
Csatlakoztassa a hangszóró vezetékét a hangszóróhoz
Mielőtt a hangsugárzó kábeléhez csatlakoznánk a hangszóróhoz vagy az erősítőhöz, néhány előzetes megjegyzést kell tenni. A bemutatónkhoz használt hangszórónak összesen négy csatlakozóval ellátott terminálja van, így a magas és közép/alacsony frekvenciájú meghajtók elméletileg külön is vezérelhetők. Ez később fontos lesz, amikor a kábelezésről van szó. Természetesen vannak olyan hangsugárzók is, amelyeknek egyszerű terminálja van, és csak két bemenettel rendelkeznek. Ebben az esetben a következő magyarázatok némelyike nem releváns, de az eljárás nem változik jelentősen, így ez az oktatóanyag az ilyen hangszórókra is vonatkozik.
Először nézzük meg az első esetet - a kábel nem rendelkezik banán dugóval. Addig csavarjuk vissza a hangszóró felső két csatlakozójának végdarabjait, amíg a függőleges lyukak ki nem kerülnek, majd a szálak lecsupaszított végeit felülről behelyezzük a nyílásokba. Ezután ismét lezárjuk a végdarabokat, hogy a huzalok biztonságosan rögzüljenek.
A figyelmes megfigyelő a fenti képen minden bizonnyal észreveszi, hogy a felső és az alsó csatlakozást drótdarab köti össze. Ezek az úgynevezett hangszóróhidak egyszerűen továbbítják a bejövő jelet a többi bemenetre, mivel nem hajtunk külön-külön magas és közepes/alacsony frekvenciájú meghajtókat. Az egyszerű huzaltól a csúcskategóriás hidakig nagyon különböző verziók léteznek, amelyek mindenképpen hatással lehetnek a hang eredményére.
Térjünk rá a banándugókkal ellátott változatra, amelynek bonyolultabb telepítése most megtérül. Egyszerűen hátulról (!) Csatlakoznak a csatlakozóaljzatokhoz. Vigyázat: Mivel az új áruk nyílásait gyakran kisméretű műanyag dugókkal látják el, előfordulhat, hogy ezeket előzetesen el kell távolítani.
Ismét egy megjegyzés erről: Az első változatban a jobb kezelhetőség miatt a kábelt a két felső csatlakozáshoz rögzítettük, a második esetben a banándugók vannak alul. Egyes gyártók ajánlásokat adnak arra vonatkozóan, hogy a kábeleket a magas, illetve közép/alacsony frekvenciájú meghajtóhoz kell-e csatlakoztatni. De mindenképpen próbára tehető és személyes preferenciák szerint dönthet.
Csatlakoztassa a hangszóró kábelét az erősítőhöz
A kábel másik vége ugyanúgy csatlakozik az erősítőhöz, ezért a részletes ábráktól itt tartózkodunk. A következő részben azonban megvizsgálunk egy speciális esetet - az úgynevezett kétvezetékeket -, és ott látni fogja az erősítő megfelelő csatlakozásait is.
Különleges eset: kétvezetékes
Ha egy hangszórónak négy csatlakozása van, akkor a magas és közepes/alacsony frekvenciájú meghajtókat külön lehet vezetni, ahogy mondtam. A kéthuzalozással ez még mindig egy erősítőn keresztül történik, de a jel megszakad a kábelben, majd külön utakon éri el a magas és közép/alacsony frekvenciájú meghajtók csatlakozásait. A hidak természetesen feleslegesek, és eltávolításra kerülnek. A kétvezetékezés értelmét és ostobaságát szívükig vitatják meg. Tapasztalataink szerint szubjektív különbségek kiküszöbölhetők, de itt nem szabad számítani kvantumugrásokra.
Van még úgynevezett bi-amping, azaz. H. a meghajtó egységeket külön erősítők hajtják. Itt azonban más témakörrel van dolgunk, ezért itt csak a teljesség kedvéért említjük meg a két erősítést.
Végső gondolatok
Reméljük, hogy a hangszórókábelek csatlakoztatásáról szóló oktatóanyagunk segített Önnek, és nagyon szórakoztató zenehallgatást kívánunk Önnek - bármelyik változatot választja!
Frissítés: Ebben a videóban a témával is foglalkozunk.
Frissítés (2019. december 2.):

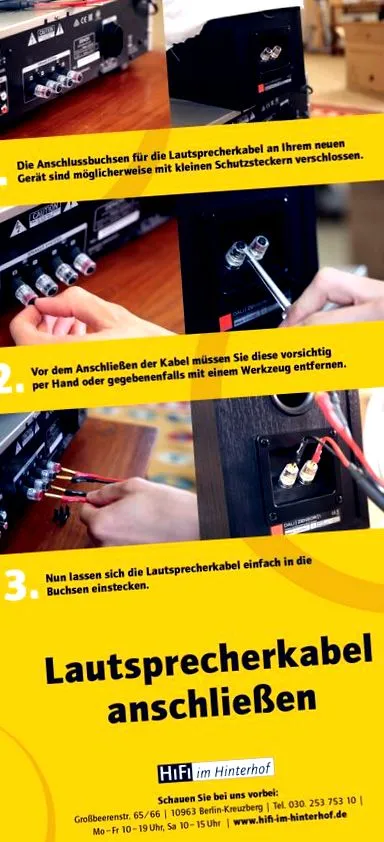

Kérjük, tartsa be az alábbi utasításokat is, ha új készülékei védőcsatlakozókkal vannak felszerelve.
