Electrofrog tű Ho kábelezés (elmélet); Jules vonata

Ossza meg ezt a cikket.

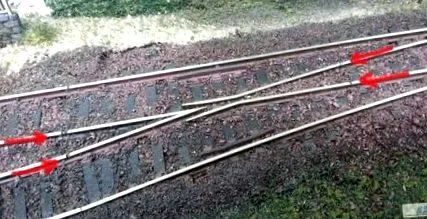

Tű elektrofrog könnyen felismeri azzal fém tűszív. Könnyen megtalálhatja a Peco, Tillig, Hornby, Roco ...

electrofrog

A tűvel szemben áll Insulfrog aki a műanyag tűszív (nagyon csúnya máshol lévő hálózaton).

Tű Insulfrog egy csipetnyi sebességgel nagy sebességű átjárón használhatja, ez utóbbi lehetővé teszi, hogy a tűt véletlenül átengedje (például egy Ho TGV vonalon ...) .

Másrészt egy olyan manőverhálózaton, ahol a sebesség általában alacsony vagy lassú, elengedhetetlen a tűk használata elektrofrog amely lehetővé teszi, hogy a motor felszerelése áramellátás miatt ne álljon meg a tűn.

Elv: a tű szívét a tűpengék helyzetének, a megadott iránynak megfelelően tápláljuk.

Hálózatához vagy moduljához a pálya optimális ellátásához válassza az elektrofrog tűt.

Itt található egy szabványos rendszer huzalozása:

1. ábra (eredeti PECO gőzvezeték)

Akár digitális, akár analóg a hálózat ... hasonló lesz.

[su_label type = "fontos"] Figyelem [/ su_label] Azonban a rögtönzött rövidzárlatok nagyobb valószínűséggel fordulnak elő egy digitális csatornán.

1. OPCIÓ: Ön úgy dönt, hogy nem köti össze a tűmagot.

Ezek aztán a pengéielektrofrog tű amely helyzetüknek megfelelően táplálja az utat kapcsolattartással.

ELŐNY: könnyen felszerelhető, elegendő megjegyezni, hogy két szigetelő hallemezt helyezünk a tűmag 2 sínjére (lásd a jobb oldali fenti ábrát).
