Elektronikus tanácsadó rendszer

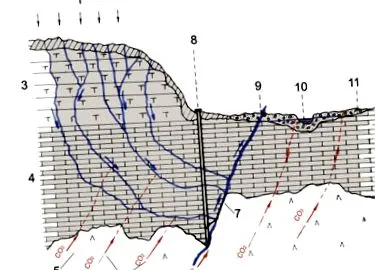

Ábra. 1.1 A meteor eredetű ásványvizek csökkenő cirkulációs sémája1 - csapadék 2 - deluviu; 3 - homokkő; 4 - márgás mészkő; 5. - bazaltos andezitek;
6. - szén-dioxid kibocsátás; 7 - jól elfogott lyuk; 8. - ereszkedő tavasz;
9. - rossz; 10. - hordalék talajvízszinttel; 11. - szabad emelkedő szint.

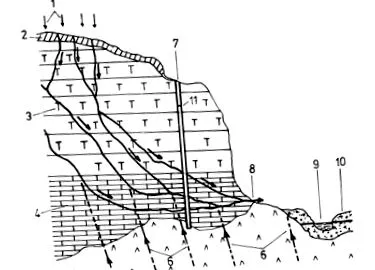

Ábra. 1.2 Csökkenő - növekvő forgalom sémája
meteorikus eredetű ásványvizek.1 - csapadék 2 - deluviu; 3 - homokkő; 4 - márgás mészkő; 5. - bazaltos andezitek;
6. - szén-dioxid kibocsátás; 7 - hiba; 8. - artézi lehallgatással jól fúrva;
9. - felemelkedő tavasz; 10. - rossz; 11. - hordalék talajvízszinttel.

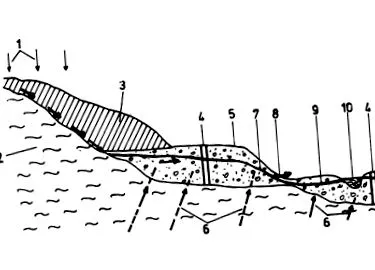

Ábra. 1.3 Meteor eredetű ásványvíz keringési sémája
domináns komplementer mineralizációval rendelkezik1 - csapadék 2 - kristályos sávok; 3 - deluviu; 4 - jól megfogni; 5. - hordalék és
felső terasz; 6. - szén-dioxid kibocsátás; 7 - talajvízszint;
8. - parti tavasz; 9. - a folyóból beszivárgott a talajvíz; 10. - rossz .

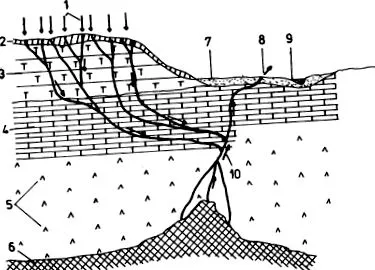

Ábra. 1.4 Vegyes eredetű ásványvizek keringésének vázlata1 - csapadék 2 - deluviu; 3 - homokkő; 4 - márgás mészkő;
5. - bazaltos andezitek; 6. - magma; 7 - iszap; 8. - termálrugó;
9. - rossz; 10. - fiatalkori víz, vízgőz és szén-dioxid.
Ábra. 1.5 Borsec 1. és 2. rugójánál elfogott kamra
Ábra. 1.6 Levehető rögzítő eszköz a 2. sz. 2 Borsecből1 - fő gyűjtőcsatorna; 2 - dolomitos mészkő; 3 - lövegbeton; 4 - szintező esztrich;
5. - hidroizolálás; 6. -általános radír; 7 - befogókamra radír; 8. - vakolat
vakolókanál; 9. - a fogótölcsér rögzített része; 10. - a tölcsér kivehető része
elfog; 11. - rögzített és mozgatható perem a vízszigetelés rögzítéséhez;
12. - a felhasználónak; 13. - mentesítés; 14 - a bárba.

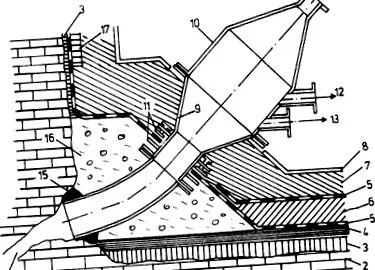

1.7. Ábra: A levehető eszköz az 1. sz. 1 Borsecből1 - a fő gyűjtőcsatorna; 2 - dolomitos mészkő; 3 - lövegbeton; 4 - szintező esztrich;
5. - hidroizolálás; 6. - általános radír; 7 - befogókamra radír; 8. - vakolat
vakolókanál; 9. - a fogótölcsér rögzített része; 10. - levehető rész a
elfogótölcsér; 11. - rögzített és mozgatható peremek a vízszigetelés rögzítésére;
12. - a felhasználóknak; 13. - mentesítés; 14 - a bárba; 15 - szigetelő habarcs;
16. - betontöltés; 17. - védő falazat.

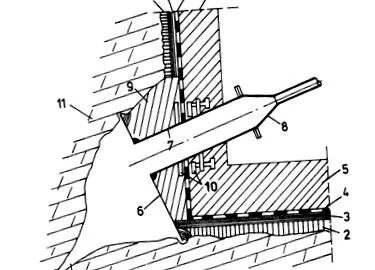

Ábra. 1.8 A rögzítő eszköz a forrásnál. 8 Olanestiből1 - 8. tavasz; 2 - cementpaszta tömítéshez; 3 - szintező esztrich;
4 - hidroizolálás; 5. - a kaparó és a befogókamra falai; 6. - rézlemez
ón; 7 - rögzített hengeres rész; 8. - levehető tölcsér; 9. - betonja
töltelék; 10. - rögzített és mozgatható peremek a vízszigetelés rögzítésére; 11. - szikla.
1.9. Ábra Az 1 bis forrásnál használt rögzítő eszköz
Slanic Moldova, rozsdamentes acélból.

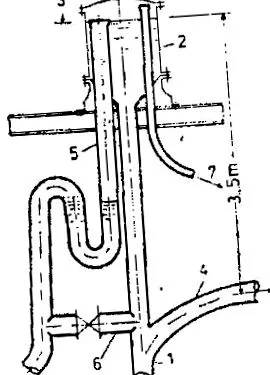

1.10. Ábra Ásványvíz vételének fúrása a fúrt kútból, a
nagy nyomás a légköri levegővel való érintkezés nélkül1 - a fúrt kútoszlop meghosszabbítása; 2 - állandó szintű mérlegtartály;
3 - maximális működési szint; 4 - csatlakozás a tápvezetékhez;
5. - túlcsordulás hidraulikus védelemmel; 6. - mentesítés; 7 - gázfelvétel.
A hidraulikus berendezés piezometrikus méretei közötti szintkülönbség, amelyet a mérlegtartályban lévő szint és az a méret, amelynél a csatlakozás a tápvezetékhez kapcsolódik, az ásványvíz szén-dioxid-tartalmától függ. Tehát egy erősen szénsavas atermális víz esetében a 3 és 5 m közötti különbség biztosítja az oldatban lévő szén-dioxid fenntartását 3g/dm3 feletti koncentrációban.

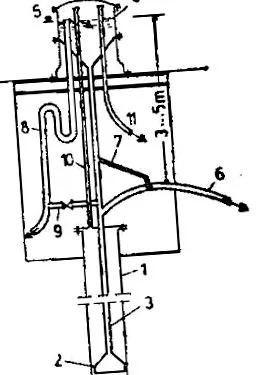

Ábra. 1.11 Optimalizált rendszer az ásványvízgyűjtéshez
szénsavas a kútból fúrt artézi kútból1 - tedd forat; 2 - tölcsér megfordult; 3 - csövek; 4 - szintmérleg-tartály
állandó; 5. - maximális működési szint; 6. - csatlakozás a tápvezetékhez;
7 - oldalirányban csatlakoztatott gázkipufogó cső; 8. - túláradó őr
hidraulika; 9. - mentesítés; 10. - cső a kútból történő gázok kiürítésére;
11. - gázfelvétel.

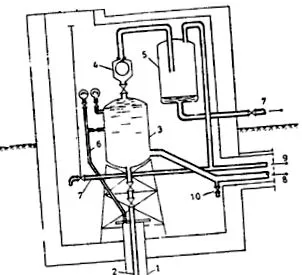

Ábra. 1.12 A Sângeorz Bai kutak felszerelésének rendszere1 - tedd forat; 2 - csövek; 3 - nyomás alatt lévő gázelválasztó; 4 - szelep
automatikus gáztalanítás; 5. - víztartó tartály; 6. - a víz elvezetése a kútból;
7 - mentesítés; 8. - ásványvíz-vezeték; 9. - szén-dioxid-vezeték;
10. - vízmintavétel.
Ábra. 1.13 Szénsavas víz megkötése gyengén fúrt artézi kútban, amely
lehetővé teszi a víz szabad áramlással a felhasználóhoz történő szállítását1 - tedd az artézi kútba; 2 - csövek; 3 - állandó szintű konténer; 4 - túláradó őr
hidraulika; 5. - gázok kiürítése a kútból; 6. - a fogyasztó számára; 7 - a gázmérőhöz;
8. - mentesítés; 9. - a betét kiaknázásának piezometrikus szintje; 10. - figyelembe
vízminták; 11. - szintes üveg; 12. - a hidraulikus védőelem időszakos helyreállítása
Ábra. 1.14 Szénsavas víz megkötése szabadon fúrt kútban, kvóta
a forrásnál a föld nagyobb, mint a felhasználó részesedése1 - tedd forat; 2 - búvárszivattyú; 3 - szabadszintű gázelválasztó;
4 - túlcsordulás hidraulikus védelemmel; 5. - gázok kiürítése a kútból; 6. - a fogyasztó számára;
7 - a gázmérőhöz; 8. - vízminták vétele; 9. - piezometrikus szint
a betét kiaknázása; 10. - szivattyúzási szint; 11. - szintes üveg;
12. - a hidraulikus védőelem időszakos helyreállítása.
