Elem és akkumulátor teszt a Raspberry PiAkku teszthez a Raspberry számára
Kérdések az akkumulátortesztről: Mi a legjobb módja annak, hogy útközben áramellátást biztosítson a Raspberry Pi-hez? Melyik energiaforrás valójában alkalmas? Meddig tartanak az elemek és akkumulátorok? Ólomzselé, szén-cink, nikkel-fém-hidrid vagy lítium-polimer? Az itt felsorolt akkumulátortesztek célja a döntéshozatal elősegítése. Eddig 3 különböző mobil áramforrást teszteltek. A tesztsorozatot fokozatosan bővíteni fogjuk.
Cél és motiváció az akkumulátor teszthez
Az akkumulátorteszt célja a különböző áramszolgáltatók összehasonlítása csak egy meghatározott célra - egy Raspberry Pi mobil működtetésére.
A cél nem az objektív, általánosan érvényes összehasonlítás az alkalmazott áramforrások minőségéről.
Ennek eredményeként a tesztnek támogatnia kell a mobil, független működés kiválasztási döntését, például IoT-forgatókönyvekben. A kiváltó ok az volt, hogy megfelelő tápegységet találjanak az énekesmadarak tenyésztési viselkedésének megfigyelésére.
Az akkumulátor tesztének módszertana

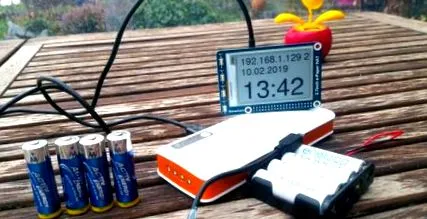

A Raspberry Pi Zero W-t mérőeszközként és fogyasztóként használják. A Raspbian Stretch (2018. novemberi állapot) operációs rendszer. 2,7 hüvelykes e-ink kijelző csatlakozik a Raspberry-hez. A Python szkript percenként írja a kijelzőre a Raspberry IP-címét és az aktuális időt. A Python szkript egy CRON bejegyzésen keresztül indul. A Bluetooth és a WLAN be van kapcsolva, a málna induláskor bejelentkezik egy privát hálózatba.
Tesztes esetre a málnát a tesztelendő elemekkel/újratölthető elemekkel működtetik.
A megjelenített időt az elején megjegyzi. A málna addig működik, amíg az üzemi feszültség már nem elegendő. Az e-Ink kijelző az utolsó kimenetet mutatja, még akkor is, ha a készülék ki van kapcsolva. A kezdési és az utoljára megjelenített idő közötti különbség a futási idő. A különböző elemek/akkumulátorok futási idejét az 1. táblázat foglalja össze.
Tesztjelöltek az akkumulátortesztre
A mai napig tesztelték:
- 4 darab Aldi AA elem: Négy kék "Active Energie Super Alkaline" feliratú AAA elem sorakozik egy mikro-USB csatlakozású elemtartóban. A kisütés után akár 2 A áramot is le lehet vonni, a terhelés nélküli feszültség 1,2 V volt
- Aldi AA elemek 2.500 mAH 4 db. A kisütés után az egyik cella teljesen üres volt, háromnál 0,9 V körüli feszültség volt nyitva, és egy cella még 1 A áramot tudott felvenni.
- Aldi Powerbank 5200 mAh: A Powerbank különleges ajánlat volt. Az árambank rendelkezik főkapcsolóval és négy kék fénykibocsátó diódával a töltés szintjéhez. Az energiabank kikapcsolja magát, ha a töltöttségi szint alacsony, vagy nincs áram.
- Eneloop NiMH újratölthető akkumulátorok 1900mAh 4 darab: Négy fehér Eneloop újratölthető elem sorba van csoportosítva egy mikro-USB csatlakozóval ellátott elemtartóban. Az elemeket frissen feltöltötték egy Ansmann gyorstöltőben, egyedi tengelyfigyeléssel. Az akkumulátorok mögött már körülbelül 15 töltési ciklus állt.
- sf-trade-gmbh 1300mAH power bank fehér-narancssárga elemlámpával. Három kimeneti aljzattal. Egyszerre lehet tölteni és lemeríteni.
Az akkumulátortesztek vizsgálati eredményei
A tesztek eredményeit az 1. táblázat foglalja össze.
| Aldi AA elem 4 darab | 18:32 |
| Aldi AA elemek 2.500mAH 4 db | 18:33 |
| Aldi Powerbank 5.200mAh | 23:44 |
| Eneloop NiMH akkumulátorok 1.900mAh 4 darab | 15:47 |
| sf-trade Powerbank 13 000 mAh | 18:58 |
1. táblázat teszt eredményei
Következtetés
A gyártó által az akkumulátorokra vagy az akkumulátorokra vonatkozó információk csak korlátozott következtetéseket engednek levonni arról, hogy egy adott feladathoz mennyi ideig fog tartani az áram. Más vizsgálati körülmények között, pl. Például egy energiatakarékos ATtiny85-zel alacsonyabb önkisülés miatt cink-szén akkumulátorok nyerhették meg a versenyt. Az előző tesztekből megállapítható:
- Az Aldi Powerbank a leghosszabb, 5200 mAh-s üzemidőt éri el.
- Az akciós (Aldi) elemek meglepően jók.
- A noname power bankok nem teljesítik ígéreteiket.
