Q3 Melyek a fluid ágyas gázosító és olvasztó rendszerek elvei és jellemzői?

A fluid ágyas gázosító és olvasztó üzem folyamata

A kamionokkal összegyűjtött háztartási hulladékokat gödrökbe dobják és ideiglenesen tárolják. Ezután egy légmentesen zárt adagolón keresztül betáplálják a gázosítóba. A gázosítóban a hulladékot éghető gázra, nem éghető anyagokra és hamuvá bontják. A gyúlékony gáz teljesen megég az olvasztókemencében, és eléri a 1200 ° C feletti hőmérsékletet. A hamu ezen a magas hőmérsékleten megolvad és salakot képez. A salak folyamatosan ürül és vízzel granulálódik a salakhűtőben.

Az olvasztókemencében keletkező forró kipufogógázt a szennyvízkazán lehűti, és energiatermelésre, melegvízellátáshoz szükséges fűtésre vagy más, a hulladékhőt használó rendszerekre használja.

A szennyvízkazánból származó kipufogógáz gázhűtőkamrán, zsákszűrőn és katalizátor tornyon megy keresztül feldolgozás céljából, majd egy kéményen keresztül szabadul fel.

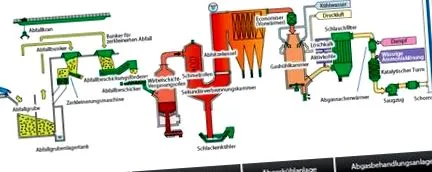

A gázosító és olvasztó üzem folyamata

A fluid ágyas gázosító és olvasztó rendszer konfigurálása

A fluid ágyas gázosító és olvasztó rendszer egy fluid ágyas gázosítóból és egy fluid ágyas olvasztókemencéből áll. A Kobelco Eco-Solutions több mint 30 éves tapasztalattal rendelkezik a fluid ágyas hulladékégető művek üzemeltetésében és több mint 20 éves tapasztalattal a fluid ágyas olvasztókemencék területén. Ez az erős háttér nagy megbízhatóságot biztosít a vállalat fluidágyas gázosító és olvasztó rendszereiben.

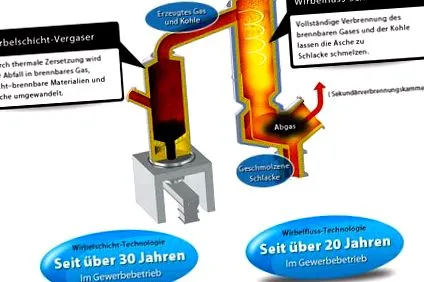

Fluidágyas gázosító és olvasztó rendszer

Fluidágyas gázosító

A fluid ágyas elgázosítóban a levegőt egy homokrétegbe fújva fluidizált állapotot hozunk létre. Az elhagyott hulladékot a fluidizált homok lebontja. Itt a hulladék egy részét elégetik, és az égési hőt arra használják, hogy a hulladékot pirolitikusan éghető gázzá, nem éghető anyagokká és hamuvá bontsák. Az üzemanyagot csak indításkor használják, működés közben nem szükséges. A hulladékban található erőforrásokat, például acélt és alumíniumot, a homok csiszolása után nem oxidált állapotban vonják ki a gázosító aljáról. A Kobelco Eco-Solutions fluidizált ágyas gázosítójának jellemzői:

1. Hengeres fluidágy: anélkül, hogy sarkok akadályoznák a fluid ágyas folyamatot, stabil gázosodás mehet végbe a teljes kemence rétegben
2. Kompakt: Függőleges, ezért kevesebb helyet igényel, mint más modellek a nagy terhelésű égéshez
3. Nagy tartósság: nincsenek mozgó alkatrészei és hosszú, több mint 10 éves hőálló élettartama. Segít csökkenteni a karbantartási és javítási költségeket
4. Rendkívül megbízható homokréteg és extrakciós mechanizmus: Több mint 30 éve központi elválasztó diszperziós lemezt használnak a nem éghető anyagok megbízható kivonására
5. Magas újrafeldolgozási hatékonyság: A fluidágyas gázgázosító nem oxidált acél- és alumíniummaradékai a hasznosítás előtt lebontják, és a homok tiszta állapotba csiszolja, ami megkönnyíti az újrafeldolgozást

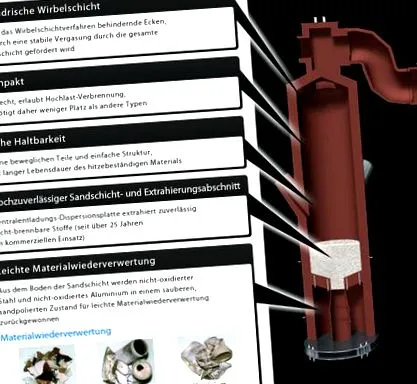

A fluid ágyas gázosító jellemzői

Örvényáramú olvasztókemence

A gázosítóban keletkező éghető gázt és hamut a kemencébe szállítják. Tangenciális irányba vezetésével örvényáram jön létre az olvasztókemencében. A levegőt beolvasztják az olvasztókemencében, ahol az éghető gáz teljesen megégett, és elérte az 1200 ° C feletti hőmérsékletet. A hamu megolvad ezen a magas hőmérsékleten, és az örvény által létrehozott centrifugális erő a hamut érintkezésbe hozza a belső falfelülettel, és olvadt salakká alakítja, amely lefut a fal felületén. Ezt az olvadt salakot összegyűjtik egy területen, majd folyamatosan és stabilan ürítik a szeparátoron keresztül a salakhűtőbe, ahol vízzel granulált salakká alakítják. A rendszer autotermikus olvasztást alkalmaz, a hulladékban lévő energiát felhasználva, így az olvadáshoz nincs szükség villamos energiára vagy üzemanyagra. Ezenkívül a kipufogógázban lévő dioxinok megbízhatóan lebomlanak az olvasztókemence magas hőmérsékletű zónájában.

Az örvényáramú olvasztókemence jellemzői:

1. Függőleges tájolás: Az örvényáram elválasztja a szilárd anyagokat a gázoktól, és a belső falfelületen egységes olvadt salakréteget képez a hatékony olvadás érdekében
2. Nagy tartósság: A hőálló anyagot a salak önbevonja, és a vízhűtés meghosszabbítja a hőálló anyag élettartamát
3. Magas olvasztási hatékonyság: A szűkület megtartja a magas hőmérsékletet, hogy az olvasztókemencében egyenletesen stabilan olvadjon (1200 ° C felett). Az átfolyó gáz áramlási sebességének növelésével, hogy megfeleljen a salak áramlásának, az olvadatlan hamu hatékonyan összegyűlik a fal felületén, ahol megolvad és nagy hatásfokkal olvadt salakot képez.
4. Stabil salakelválasztás: Az olvadt salakot folyékony állapotban gyűjtik össze, és folyamatosan és stabilan szétválasztják; kemence nem szükséges a salakleválasztóhoz
5. Minőségi salak széles körű felhasználásra: A salak felhasználható homok vagy szemcse kiegészítéseként aszfalthoz keverés céljából, köztes tömb-adalékanyagként vagy sok más célra

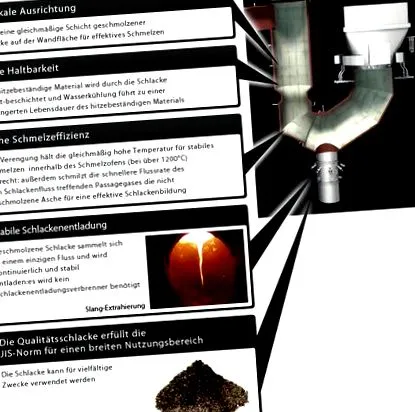

A fluidizációs kemence jellemzői

Melyek a fluid ágyas gázosító és olvasztó rendszer jellemzői?

A fluid ágyas gázosító és olvasztó rendszer a következő tulajdonságokkal rendelkezik:

Magas energia-visszanyerési hatékonyság

• A rendszer autotermikus olvasztással dolgozik, a hulladék energiáját felhasználva, így az olvasztási folyamathoz nincs szükség villamos energiára vagy üzemanyagra
• Az alacsony levegőarány kis mennyiségű kipufogógázt eredményez, rendkívül hatékony hővisszanyeréssel

Csökkentett környezeti hatás

• A dioxinok és más káros anyagok magas hőmérsékleten bomlanak le, amelyek garantálják a teljes lebomlást
• A hamu újrahasznosítható olvadt salakká alakul, ami csökkenti a hulladéklerakók végső elhelyezését
• A rendkívül újrahasznosítható acélt, alumíniumot és salakot hasznosítják

Magas gazdasági hatékonyság

• Az egyszerű felépítés és a berendezés konfigurálása kompakt, energiatakarékos rendszert hoz létre

Feldolgozási kapacitás

Fölénye más rendszerekkel szemben

A rakodórendszerhez képest

A fluid ágyas gázosító és olvasztó rendszer csökkenti a hamu mennyiségét azáltal, hogy nagyon újrahasznosítható olvadt salakká alakítja, ezáltal csökkentve a végső ártalmatlanítási terhet. A takarmányégető rendszerhez (a továbbiakban: adagoló rendszer) további kemence szükséges, hogy a hamu olvadt salakká olvasztódjon.

A rakodórendszer megolvasztott állapotban visszanyeri az acélt csatolt hamuval és alumíniummal, ami nagyon megnehezíti az anyag újrafeldolgozását. Ezzel szemben a fluidágyas gázosító és olvasztó rendszer lebontja az oxidálatlan acélt és alumíniumot, és visszanyeri azokat olyan állapotban, amelyet a homok tisztára csiszolt, ami egyszerűsíti az anyag újrafeldolgozását.

Összehasonlítva a töltés és hamu olvasztási rendszerrel

A fluid ágyas gázosító és olvasztó rendszer egyszerűbb berendezés-konfigurációt tesz lehetővé, mint a takarmány és hamu olvasztó rendszer esetén. Ez alacsonyabb energiafogyasztást eredményez, és mivel az olvasztás a hulladék energiájának felhasználásával történik, a hamu olvasztásához nincs szükség további villamos energiára vagy üzemanyagra. Ez alacsonyabb energiafogyasztást és alacsonyabb CO2-kibocsátást eredményez.

Összehasonlítva a tengelykemence gázosító és olvasztókemencével

A tengelykemence gázosító és olvasztókemence (a továbbiakban: tengelykemence rendszer) külső tüzelőanyagot igényel, mint pl B. Koksz. Az energiafogyasztást és a CO2-kibocsátást tekintve a fluid ágyas gázosító és olvasztó rendszer kiváló.

Ezenkívül mind a fém, mind a salak alkatrészeket olvadt fémként visszanyerik egy tengelyes kemencerendszerben. Használata azonban korlátozott, mivel az olvadt fém acél, alumínium stb. Keveréke. A fluid ágyas gázosító és olvasztó rendszer éppen ellenkezőleg, lebontja az oxidálatlan acélt és alumíniumot, és visszanyeri azokat a homok által tisztán csiszolt állapotban, ami lehetővé teszi az anyag újrahasznosítását nagy újrafeldolgozási hatékonysággal.

---
