Mélynyomó oktatóanyag; Blog
Mi az a mélynyomó, és miért lenne szükségem rá? ?
A mélysugárzó alacsony és nagyon alacsony (100 Hz alatti) frekvenciák reprodukciójára szakosodott hangszóró, illetve ezek a hangszórórendszer egységei, amelyek a basszust lejátsszák. A mélynyomók általában aktívak, azaz dedikált erősítő modult tartalmaznak.
A mélysugárzókat a hagyományos (sztereó) audio rendszerek egzotikus komponensének tekintették, és a dedikált, többcsatornás házimozi audiorendszerek elterjedésével kezdtek egyre népszerűbbé válni, amikor az emberek érdeklődni kezdtek abban, hogy képesek legyenek újrateremteni a mozi hangulatát a őket a házban, de ez nem azt jelenti, hogy egy sztereó rendszernek nem lehet előnye a minőségi mélynyomó hozzáadásával, vagy még ennél is többet, mert még a zene is teljesen más érzés, amikor egy mélynyomót hozzáadunk a kezeléséhez. egyedül a basszus megjelenése - és jól kezelhető.
Mélysugárzó hozzáadása a rendszerhez számos előnnyel járhat. Segíthet egy könyvespolc vagy akár álló padlós hangszórónak, olyan hangszóróknak, amelyek gyakran kompaktak és nincsenek olyan hangszórók, amelyek képesek lennének elég alacsony frekvenciájú ereszkedni ahhoz, hogy ezt a mély basszust nagy tisztasággal és intenzitással játsszák. A hangszórók túlnyomó többsége kissé eltúlozza a középsõ mélységet (50-100 Hz), és némileg visszafogottabb az 50 Hz alatti mély mélységben. Ennek egyik magyarázata az lehet, hogy a mély basszus területet sokkal nehezebb helyesen lejátszani, mint a középső és a felső basszust. Az is igaz, hogy a hangszóró-készítő számára hatékonyabb a közép- és a felső mélyre koncentrálni, mert a szokásos zenei felvételek több információt tartalmaznak, mint az alsó mélyhangok területén. A fő hangszórók felmentésével e nehéz feladat alól kompakt vagy kisebb hangszórókat is használhatunk (ezeknek a hangszóróknak a felépítéséhez már nem szükséges nagy hangszórókat használni).
A mélysugárzó használata nemcsak a teljes hangspektrum teljes reprodukcióját szolgálja. A mélynyomó is sokat segíthet a hangszórók pozícionálásakor. A legtöbb helyzetben a mély és helyesen játszott basszus megszerzéséhez szükséges hely ellentmond a széles és összefüggő sztereó jelenet reprodukálásához szükséges helynek. Például a fő hangszórókat a faltól kb. 1,5 m-re szeretnénk maguk mögött, az oldalfalaktól pedig kb. 1 m-re elhelyezni, de az a hely, ahol az alacsony frekvenciák legjobban reprodukálhatók, valahol a szoba sarkában található. Ebben a helyzetben egy klasszikus rendszer esetén vagy a hangszórókat helyezzük a sarkokba, és feláldozzuk a sztereó képet a basszusért, vagy megfelelően elhelyezzük a hangszórókat a szobában, de kompromisszumot kötünk az alacsony frekvenciákban. Az a tény, hogy a zenei anyag nem tartalmaz sok információt a spektrum alján, félrevezető lehet, mert ezen a területen még az akusztikus hangszerekkel készült felvételeknél is előfordulhatnak akcentusok, olyan akcentusok, amelyek az adott szakasz meghallgatásának „sóját és borsát” okozhatják.
Házimozi rendszerek esetében nincs értelme megvitatni az előnyöket, mert van legalább egy különálló csatorna a mélynyomó használatára.
Konstruktív típusok:
Mondhatjuk, hogy nincs tökéletes recept a mélynyomóhoz, de vannak kompromisszumok, amelyek különféle előnyökkel és hátrányokkal járnak. A figyelembe veendő paraméterek a következők: a méretek (minél kisebbek, annál könnyebben integrálhatók a helyiségbe), hatékonyság (annál jobb, annál nagyobb a basszus), a minőség (a lehető legalacsonyabb frekvenciák megfelelő reprodukálásához és tranziensek) és költség (minél olcsóbb, annál jobb).
- zárt burkolat - a hangszóró nyílások nélküli házba van szerelve, a belső falakat hangelnyelő anyaggal bélelve. Ez az első választás, ha minőségre vágyunk, mert ez mély és korrekt basszushoz vezethet. Hátránya az alacsonyabb hangnyomás lenne, mint egy szellőztetett ház esetében, így arra kényszerítve, hogy növelje a ház méreteit és az erősítő teljesítményét, esetleg a megfelelő hangenergia eléréséhez felhasznált hangszórók méreteit vagy számát, ha helyiségbe helyezzük nagyobb.
- basszus-reflex ház - a hangszóró olyan házba van szerelve, amelynek PVC vagy alumínium csöve van a ház falaiba fúrt lyukba szerelve (a cső külsejével kommunikál). A csövet úgy tervezték, hogy magával a hangszóróval működjön, és akusztikusan felerősítse a basszust, amelyet képes lejátszani. Ez a fajta konstrukció jó hatásfokkal rendelkezik, és 3 db-tal többet képes hozni, mint egy zárt ház, amely ugyanazt a hangszórót és erősítőt használja, a hatékonyság a berendezés végső költségében valósul meg. Hátránya az lenne, hogy a szekrény belsejében lévő levegő mennyisége szabadon kommunikál a külsejével, és ez kissé pontatlanabb szabályozáshoz vezet, mint a zárt ház esetében, olyan szabályozáshoz, amely a tranziensek reprodukciójában és a frekvencia reprodukciójának minőségében valósul meg.
- passzív radiátor - zárt házat és két mélyhangszórót használnak - egy normál, aktív és egy passzív, alapvetően tekercs és mágnes nélküli hangszóró, csak a membrán és a felfüggesztés. Ez a fajta konstrukció hasonlóan működik, mint a basszus-reflex rendszer, de a benne lévő levegő már nem közvetlenül a külsővel, hanem a passzív membránon keresztül kommunikál. Mindkét fenti megoldás előnyei megvannak, de sokkal magasabb gyártási költség mellett.
Hozzá kell tenni, hogy házimozi rendszer esetén a leadott basszus mennyisége (hatékonyság) nagyon fontos, a zene meghallgatására szolgáló rendszer esetében pedig a reprodukált basszus minősége elengedhetetlen. A rossz minőségű mélynyomó akkor is úgynevezett basszust biztosít "hangon", még akkor is, ha elegendő hangerővel rendelkezik (elég hangosan hangzik, de úgy érzi, hogy egyetlen hangot játszik, bármit is játszik). Általában az ilyen berendezések által lejátszott basszus hosszú, "hordószerű", ahogy mondani szokták, mert a mélynyomó nem rendelkezik kellő irányítással a hangszóró felett - hangot játszik le, de befejezéskor nem képes gyorsan kikapcsolni. és továbbra is rezonál, egyfajta kellemetlen visszhangot keltve.
Csatlakozás és beállítások
A mélysugárzók által reprodukált frekvenciák hosszú hullámhosszúságúak, nagyobbak, mint 10-15 m. A hanghullámokat visszaverik a falak, és ütköznek egymással, erősítési vagy lemondási pontokat produkálva ("kameramódok"), olyan helyeken, ahol a helyiségben a basszus eltúlzott, és "felrobbant" vagy hiányzik. A probléma leküzdése érdekében hatékonyabb két vagy több mélynyomót használni egy helyett.
A megfelelő csatlakoztatás, elhelyezés és beállítás érdekében képesnek kell lennie a berendezés egyes jellemzőinek vezérlésére.
Ha házimozi vagy többcsatornás rendszerről beszélünk, akkor mindig csatlakoztatjuk a mélynyomót a hangprocesszor dedikált kimenetéhez (egy LFE vagy alacsony frekvenciájú effektus portot, amelyet kifejezetten alacsony frekvenciájú hangokhoz terveztek), vonalkimenetet vagy nem erősítettet.
Sztereó rendszer esetén használhatunk egy nem erősített jelet, amely az előerősítő kimenetéről származik, vagy egy erősített jelet, amelyet közvetlenül az erősítő hangszóró kimenetéről veszünk. Az erősítetlen jelhez a mélysugárzó bemenetét használjuk „alacsony szintű jelhez”, az erősített jelhez pedig a „magas szintű jelhez” (LOW-LEVEL Input és HIGH-LEVEL Input). Meg kell jegyezni, hogy a HIGH-LEVEL bemenethez csatlakoztatott mélynyomó nem befolyásolja sem az erősítő által látott hangszóró impedanciáját, sem az erősítő hangszórói által felvett teljesítményt. Ebből a két szempontból egy jó minőségű mélynyomó "láthatatlan" annak a rendszer többi részének, amelybe integrálva van. A HIGH-LEVEL bemenethez való csatlakozásnak az az előnye, hogy a mélysugárzó pontosan ugyanazt a bemenetet kapja, mint a fő hangszórók, és hátránya, hogy egyes erősítők nem tolerálják jól ezt a típusú kapcsolatot, ha egyetlen mélynyomót használunk (például D osztály - ellenőrizni kell, mielőtt létrejönne ilyen típusú kapcsolat, amely összeköti a két hangszóró "mínusz" csatlakozóját).
Ha egy LFE csatornához (vagy ahhoz a „.1”) csatlakozik, a mélysugárzó csak alacsony frekvenciákat fogad, mivel ezt a csatornát kifejezetten az ilyen típusú berendezésekhez tervezték. Ha a sztereó rendszerhez csatlakozik, a mélynyomó olyan átkapcsolót használ, amely a zene teljes hangspektrumából csak azt a részt vonja ki, amelyet képes reprodukálni. Fontos, hogy a mélynyomó rendelkezik egy potenciométerrel ennek az értéknek a vezérléséhez, amely felett "levágja a vett jelet" - a CROSSOVER FREQUENCY beállítás, amelyen keresztül a felhasználó meghatározza, hogy a mélynyomó mely frekvenciákon működik (a kifinomult berendezések grafikus frekvencia-kiegyenlítőt építettek be egy egyszerű potenciométer, hangszínszabályzó helyett amely pontosabban szabályozhatja a mélynyomó által lejátszott frekvenciasávot). Nyilvánvaló, hogy az LFE bemeneten történő csatlakozás esetén nincs beállításunk a CROSSOVER számára, mert a jel a felvétele óta már szűrve van.
Ezen a beállításon kívül van még két paraméter, amelyeket ellenőriznünk kell: egy hangerő-szabályozás (GAIN vagy LEVEL) és egy fázis-vezérlés (PHASE).
A hangerő beállítása relatív. A teljes rendszer fő erősítőjének (a fő hangszórókat is vezérlő) általános hangerejét is szabályozni fogjuk, de növelhetjük vagy csökkenthetjük azt a bemenetet, amelyet a mélysugárzó a rendszer által előállított mélyhangmennyiséghez juttat.
A fázisbeállítás elengedhetetlen a berendezés megfelelő elhelyezéséhez. Ha a mélysugárzót a helyiségtől eltérő helyre helyezzük, mint a fő hangszórók, ez a beállítás segít abban, hogy szinkronizáljuk őket, hogy a mélynyomó által küldött hanghullám egyszerre érje el a hallgatási pont hallgatási pontját (semlegesítsük a hely által generált rést)
Házimozi rendszerek esetén szintén ajánlott a mélysugárzó egyidejű csatlakoztatása mind az LFE bemenethez (“.1”), mind a HIGH-LEVEL bemenethez, ha a berendezés lehetővé teszi ezen bemenetek egyidejű működését (érvényes REL mélynyomókra). Így reprodukáljuk a mélynyomónak szánt speciális effektusokat, de segítjük az első hangsugárzókat az alacsony frekvenciák reprodukálásában is.
Helyiségben történő pozicionálás és hatékony beállítás
1. lépés - Helyiség a szobában (mélynyomók zárt házzal) - A maximális hatékonyság érdekében megpróbáljuk a mélysugárzót a szoba egyik sarkában, a hangszórók mögött elhelyezni. A sarokban való elhelyezés lehetővé teszi a lehető legkisebb frekvenciájú válasz elérését, azaz a mély basszus lejátszást, és lehetővé teszi számunkra, hogy a hallgatási tér akusztikáját felhasználva természetesen felerősítsük a basszusreakciót. Azt, hogy a hangszóróktól távolabb helyezkedik el, a fázisbeállítás kompenzálja.
Kis mélyreflexű porttal rendelkező mélynyomók esetén annak elhelyezése a kamera sarkában a konstrukciós tulajdonságok miatt túlzott lehet. A szoba falaihoz aszimmetrikus elhelyezkedés javasolt - a helyiség egyik helyétől a negyed negyedéig indulhat az oldalfalig és a hangszórók hátuljáig.
2. lépés - Fázisbeállítás - úgy, hogy a crossover úgy van beállítva, hogy a mélysugárzó által előállított hangsáv átfedjen a fő hangszórók által reprodukált hangzással (a keresztező középen vagy akár fent helyezkedik el) a fázist úgy állítják be, hogy a hang "teljes" vagy "teljes legyen" hangos". A fázisbeállítás helyzete, amelyben ezt megkapjuk, a helyes a helyhez (akkor sem megyünk tovább fázisba, ha más beállításokat is végrehajtunk, csak akkor megyünk fázisba, ha a mélysugárzót a helyiség másik helyére mozgatjuk).
3. lépés - Finom pozícionálás - mozgassa a mélysugárzót a szoba sarkában, egy középvonalon (egyenlő távolságra a sarokban metsző két faltól). Ott állunk meg, ahol a hang "a legkisebbre megy", "teltebb" és "hangosabb". A "finombeállítás" alatt azt értjük, hogy ebben a fázisban a mélysugárzót néhány cm-rel, azaz 1 m-rel elmozdítjuk. Így az optimális helyzet megtalálása után nem lesz szükség az 1. lépéstől a fázisbeállítás folytatására.
4. lépés - Crossover gyakorisága és szintbeállítása (erősítés) - Kezdetben a Crossover és a Level beállítása minimálisra csökken. Minimális keresztezési frekvencia mellett a szint lassan növekszik, amíg a mélysugárzó a fő hangszórókkal párhuzamosan hallhatóvá válik. Ha elhagyja a szintet ebben a helyzetben, addig nő a keresztezési frekvencia, amíg a basszus nem lesz eltúlzott. Ezen a ponton hagyva a kikapcsolási frekvenciát, kissé csökkentjük a hangerőt, amíg a mélysugárzó csak a fő hangszórókat fejezi be anélkül, hogy terhes lenne. Szükség esetén finombeállítások végezhetők mind frekvenciában, mind hangerőben.
Elvileg előnyösebb a lehető legkisebb keresztezési frekvenciát találni, még akkor is, ha nagyobb hangerőt (erősítést vagy szintet) igényel, hogy a fő burkolatok basszusának megfelelő hangsúlyozása elérhető legyen az általános dinamika elvesztése nélkül. A mélysugárzót mindig a hangszórók kiegészítéseként vagy azok meghosszabbításaként, és nem önálló akusztikus házként kell tekinteni. A megfelelően elhelyezett és beállított mélynyomó csak az alacsony basszus hangsugárzó hangsugárzóit vonja maga után, és nem vezet "durranó" basszushoz vagy elsöprő és természetelleneshez.
Következtetés és ajánlások
Még akkor is, ha nagyon jó műszaki teljesítményt mutat a tájékoztatóban, a mélynyomó, amely nem teszi lehetővé a hangvágás szintjének, fázisának és frekvenciájának szabályozását, teljesen haszontalan, mert nem teszi lehetővé a hatékony elhelyezést a helyiségben, és a fő hangszórókba való beavatkozás több kárt okoz, mint használ. . A gyártó által ideális körülmények között mért műszaki teljesítménynek addig nincs értéke, amíg az nem reprodukálható kameránkban és hallórendszerünkben. Mivel az ilyen berendezések helyes használata véletlenszerű kérdéssé válik, csak a jó minőségű mélynyomókat javasoljuk, amelyek nemcsak nagyon jó műszaki teljesítménnyel rendelkeznek (az audio frekvencián a lehető legkisebbet csökkentik), hanem lehetővé teszik azokat a beállításokat is a lehető legjobban működjön a többi audiorendszerrel.

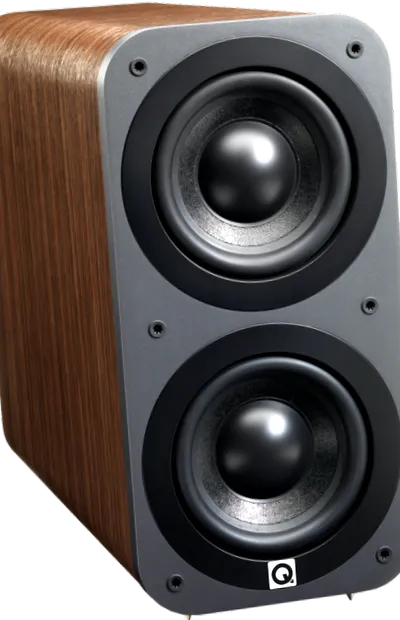

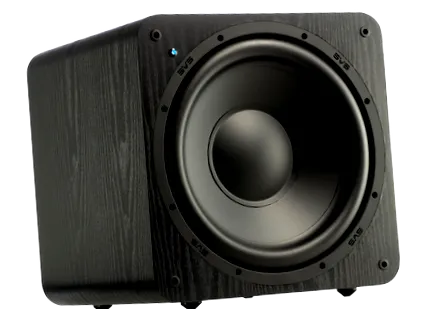

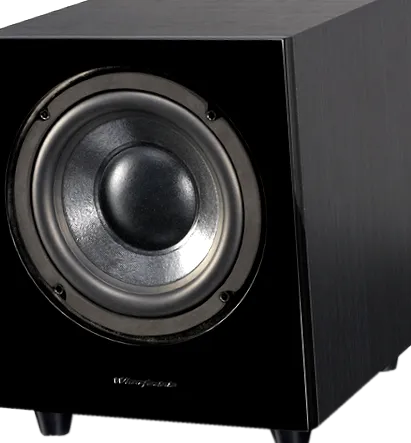

Az AVstore.ro oldalon számos mélynyomó található különféle gyártóktól, például az SVS speciális gyártótól, valamint az Elac, Wharfedale, Q Acoustics vagy Mission.
