Építsen egy motor hőmérséklet-ellenőrző rendszert

Miért kell ilyen rendszert készíteni, ha a motorok hőmérséklet-riasztással rendelkeznek?

a szóban forgó riasztások néha túl későn szólnak (a hajón meglévő riasztó ellenére sajnos az előző szezonban fejtömítést fújtunk ...)
szükség lehet egy távoli riasztásra a már meglévőtől (pilótafülke/szalon)

Költsége 10 és 30 euró között, a választott alkatrészek minőségétől függően.

Idő: egy este a prototípus elkészítéséhez otthon.

Természetesen vannak kész rendszerek a piacon (drágábbak ...).

Itt van egy motor hőmérséklet-ellenőrző rendszer. Riasztás van beprogramozva, amely akkor szól, amikor a hőmérséklet egy kiválasztott küszöb fölé emelkedik.

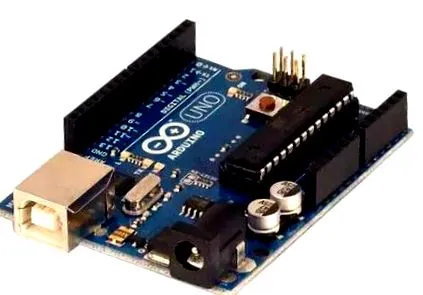

Ez a projekt az arduino elektronikát egy lépéssel előrébb viszi, mint az automatikus sprinkler rendszer.

DS18B20 digitális hőmérséklet-szonda és vízálló 4,7 Ohm ellenállása. Mérési tartománya -55 ° C és + 125 ° C között mozog. Javaslom, hogy kerülje az ebből lemásolt alacsony minőségű próbákat ... kockáztathatja a rossz minőségű érzékelő beszerzését, pontatlan vagy akár hamis mérésekkel. Mivel ez az érzékelő digitális, nagy távolságra használhatja az információk romlása nélkül.

egy tesztlemez
ez a tesztlemez lehetővé teszi a forrasztás nélküli csatlakozásokat, nagyon praktikus, ha otthon dolgozik egy prototípuson. Tájékoztatásul ezek a lemezek elektromosan összekötik bizonyos lyukakat közöttük: a felső és az alsó vonal vízszintesen van összekötve (az összes + és az összes csatlakoztatásához) a -) a középső furatok függőlegesen vannak összekötve (az összes csatlakozás nem látható a diagramon, de ennek elégnek kell lennie ahhoz, hogy megértse)
Dupont kábelek a tesztlemezhez való csatlakozáshoz
LCD kijelzö

Annak érdekében, hogy a kijelző csapjai összekapcsolódhassanak a rendszer többi részével, egy kis forrasztást kell végezni a szalagok forrasztásához (általában a kijelzővel szállítva ... nos, ez az eladóktól függ).

Ehhez a hegesztéshez használja a tesztlemezt támasztékként a hegesztési idő alatt

1 ellenállás 220 Ohm, színkód: piros - piros - fekete - fekete
1 potenciométer 10 Kohms (a kijelző fényerejének változtatására szolgál) és annak gombja

Ha a semmiből indul, fontolja meg a kellékanyagok megvásárlását (vannak olyanok is), amelyek tartalmazzák a tesztlemezt, vezetékeket, ellenállásokat, hangjelzőt, potenciométert ...

Feltételezem, hogy:

kicsi, akinek tetszett építeni a legókat (különben egyáltalán nem fogsz szórakozni ...),
tudja, mi az Arduino, tudja, hogyan kell csatlakoztatni a számítógépéhez, indítsa el az IDE-t (arduino szoftver), válassza ki a megfelelő COM-portot, és tudja, hogyan kell feltölteni egy programot: mindezt az 'an automatikus öntözőrendszer. Ha nincs szüksége ilyen öntözőrendszerre (gyenge növények stb.), Akkor folytassa legalább az automatikus öntözőrendszerről szóló cikk 3. lépését és ellenőrizze, hogy villog-e a LED (ez megmutatja, hogy tudja, hogyan kell feltölteni egy öntözőrendszert). programot egy arduino-hoz). Ez a 3. lépés nem tarthat tovább egy óránál.

Kövesse lépésről lépésre, mint egy lego ...

Megjegyezni:

a piros kábelek a + (5V), a fekete kábelek a - (földelés)
a hőmérséklet-szondát a bal felső sarokban lévő fekete fekete háromlábú "dolog" képviseli. A piros kábel a + -ra, a kék a - -ra megy. A sárga kábel az arduino 7. tűjéhez kerül. Ne felejtse el csatlakoztatni a 4,7 KOhms ellenállást (általában a szondához mellékelve) (a rajz színkódja hibás).
A másik, a kijelző fölött elhelyezkedő, hozzá csatlakoztatott 3 lábú kis "dolog" egy potenciométer (változtatható ellenállás): csatlakoztassa a középső lábat a kijelző 3. tűjéhez, a másik két csap pedig a + és - az áramkör (csatlakoztassa, ahogy akarja, csak a gomb forgásiránya változik meg, hogy növelje vagy csökkentse a kijelző fényerejét)
Zümmögő: ha alaposan megnézi a hangjelzőt, az egyik lábon + jel található: csatlakoztassa ezt a lábat a + (piros vezetékhez)!
