Notebook billentyűzetek A leggyakoribb típusok és telepítési változatok
Ami a notebookok javítását illeti, a notebook billentyűzetek az egyik legnépszerűbb alkatrész. A noteszgép billentyűzetének számos oka lehet. A laptopok nagyon gyakran folyadékkárosodással érnek el minket, ami azt jelenti, hogy az egész billentyűzet vagy annak egy része el van dugulva folyadéktól.
A további sérüléseken látható képeken az egyes kulcsok nem működnek, vagy elszakadt a kupak. Néha a hibás billentyűzetkiosztás (elrendezés) is problémát okoz a felhasználó számára, ha például a svájci billentyűzetkiosztás (elrendezés) helyett egy német billentyűzetkiosztás aktív.
A billentyűzet egységek szintén gyakran érintettek, és ki kell cserélni őket, ha leesés vagy a csuklópánt rögzítése miatt megsérülnek. Az egyes kulcsok speciális károsodása kevésbé gyakori.
A sérült noteszgép billentyűzetének javításával (általában a billentyűzet cseréjével) kapcsolatos erőfeszítések nagyban változnak, a notebook és a billentyűzet kialakításától és telepítési változatától függően. A különféle változatok egyébként nem jellemzőek a márkára.
Szinte az összes nagy gyártó a noteszgépek billentyűzetének következő négy beépített változatát használja noteszgépei különböző modellsorozataiban a kialakítás miatt.
V: A notebook billentyűzete felülről van behelyezve a notebook házába.
Ebben a változatban a notebook billentyűzete általában több műanyag rögzítőfüllel van a helyére rögzítve. Ha el akarja távolítani a billentyűzetet, először ezeket a rögzítő füleket gondosan ki kell oldani. A billentyűzet ebben a telepítési változatban is részben be van csavarva. Ezután a csavarok felett gyakran van egy kis műanyag fedél, amelyet el kell távolítani.

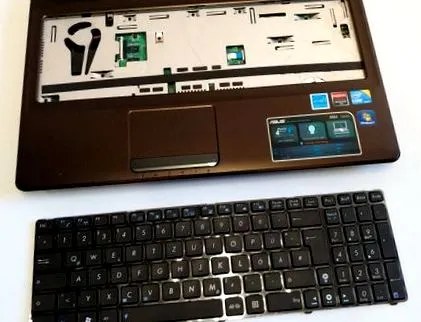

A notebook billentyűzet A változata: A billentyűzet felülről van behelyezve a notebook házába. A billentyűzet eltávolítva.
Amikor leválasztja a billentyűzetet a felső burkolatról, az alaplapon lévő csatlakozót csak fel kell oldani. Ezután a régi, sérült notebook billentyűzet eltávolítható, az új billentyűzet pedig csatlakoztatható, behelyezhető, lezárható vagy csavarható. Folyadékkár esetén természetesen szemrevételezést is végeznek annak felmérése érdekében, hogy a notebook tovább károsodhatott-e a folyadék által. Ebben az esetben a jegyzetfüzetet teljesen ki kell nyitni.
A notebook billentyűzet A változata: A billentyűzet felülről van behelyezve a notebook házába. A kezelő oldva és lehajtva.
Az Asus K52JC egy példa egy A billentyűzet variánssal rendelkező notebook modellre.
Az Asus K52JC noteszgép-sorozat minden alkatrészét és tartozékát az IPC üzletben találja meg a következő link alatt: https://www.ipc-computer.de/asus/notebook/notebook-k-serie/k5x/k52/k52jc- sorozat/
B: A notebook billentyűzete hátulról be van csavarva a felső házba.
Itt ki kell nyitni a notebook felső burkolatát, és belülről el kell távolítani a billentyűzetet. Ezzel a telepítési változattal a notebook billentyűzetének cseréje sokkal összetettebb, mint az A változaté, mert a notebookot teljesen le kell szerelni. A notebook márkájától és modelljétől függően ehhez különböző munkalépésekre van szükség, de a szükséges idő általában hasonló.
A notebook billentyűzetének B változata: A notebook billentyűzetét hátulról a felső házba csavarják. Nagybetű hátulról.
Ezután az új billentyűzet hátulról csatlakozik a felső tokhoz. Magában a felső esetben külön nyílások vannak a billentyűkhöz, így a felső burkolat ezen része perforált lapnak tűnik.
A notebook billentyűzetének B változata: A notebook billentyűzetét hátulról a felső házba csavarják. Táska billentyűzet nélkül.
A notebook billentyűzetének ilyen kialakításának alapja általában egy alaplemez, megfelelő lehetőségekkel az egységet a notebook felső házához rögzítve. Gyakran ezek a műanyag csavarok kis csavaros tartályai. A tapasztalatok egyébként azt mutatják, hogy ezeket a csavaros rögzítéseket és a műanyag csavarokat általában nem több billentyűzet változtatására tervezték. Sajnos az anyag és a kialakítás gyakran szigorú korlátokat szab a több billentyűzet módosításának.
A notebook billentyűzetének B változata: A notebook billentyűzetét hátulról a felső házba csavarják. A billentyűzet egység alaplemeze.
Az Asus K55VJ egy példa egy notebook modellre B billentyűzet variánssal.
Az Asus K55VJ noteszgép-modellek minden alkatrészét és tartozékát az IPC boltban találja meg a következő link alatt: https://www.ipc-computer.de/asus/notebook/notebook-k-serie/k5x/k55/k55vj- sorozat/
C: A notebook billentyűzete és a notebook tokja egy komplett egységet alkot.
Ebben a változatban a notebook billentyűzete szilárdan fel van ragasztva a felső tokra, ezért ez a szerkezeti egység csak pótalkatrészként cserélhető. Ez a komplett összeszerelő egység általában valamivel drágább, mint az egyedileg megrendelhető billentyűzetek, de a tényleges árak gyártónként nagyon eltérőek. Az ACER vagy az ASUS esetében tapasztalataink szerint egy ilyen komplett billentyűzet egység pótköltsége még mindig meglehetősen alacsony.
A notebook billentyűzet C változata: a notebook billentyűzet és a notebook felső háza egy komplett egységet alkot.
Szétszerelés után meg kell oldani az érintőpad, a billentyűzet és/vagy a billentyűzet világításának kábeleit, vagy ki kell cserélni ezeket a notebook billentyűzetekre. A pótalkatrész felszereltségétől függően a régi felső burkolat billentyűzet egységéből további alkatrészeket vagy kábeleket is át kell alakítani. Ami a pótalkatrészek helyzetét illeti, az új egység mindig tartalmaz billentyűzetet és billentyűzetkábelt. Az összes többi alkatrészt, amelyet a csere billentyűzet nem tartalmaz, át kell alakítani.
A notebook billentyűzet C változata: a notebook billentyűzet és a notebook felső háza egy komplett egységet alkot. Az egység nézete hátulról.
Ezenkívül meg kell említeni egy speciális alvariánsot, amelyben a felső burkolat teljesen felfelé távolítható el, miután meglazította a megfelelő csavarokat a notebook alján. Az ilyen változatok notebook billentyűzetének cseréjéhez szükséges idő általában nagyon kezelhető.
Példa egy C billentyűzet variánssal rendelkező notebook modellre az Asus ROG G752VL.
Az Asus ROG G752VL noteszgép-sorozat minden alkatrészét és tartozékát az IPC üzletben találja meg a következő link alatt: https://www.ipc-computer.de/asus/notebook/rog-serie/g7xx/g752x/rog-g752vl -sorozat/
D: A noteszgép összes alkatrészét vagy egységét egymás után, rétegenként csavarják a felső tokra.
Ez a legbonyolultabb lehetőség a billentyűzet cseréjére. Ha ki akarja cserélni a notebook billentyűzetét, akkor a noteszgépet alulról kell kinyitni (alsó burkolat), és az összes alkatrészt vagy egységet egymás után el kell távolítani/le kell cserélni, amíg el nem jut a tényleges notebook billentyűzetéhez. . A gyártótól és a típustól függően a munka nagymértékben változik. Mindig attól függ, hogy hány kis egylap és fóliakábel stb. Van beépítve a noteszgépbe. Az egyes notebook modelleknél ez nagyon nehézkes lehet, és néha több mint egy órát vesz igénybe, hogy mindent eltávolítson és újratelepítsen.
A notebook billentyűzetének D változata: A noteszgép összes alkatrészét vagy egységét egymás után, rétegenként csavarják a felső tokra. Alsó betű eltávolítási nézet. A billentyűzet eléréséhez az összes alkatrészt egymás után kell szétszerelni
Példa egy C billentyűzet változatú notebook modellre: Acer Aspire 5 (A515-51G).
Az Aspire 5 (A515-51G) noteszgép-modellek összes alkatrésze és tartozéka megtalálható az IPC üzletben a következő link alatt: https://www.ipc-computer.de/acer/notebook/aspire-serie/5/aspire -5-a515-51g-sorozat /
Itt nem foglalkozunk konkrétabb notebook billentyűzet változatokkal. A C és D változatok ma a leggyakoribbak. Összességében a legtöbb notebook felépítése kissé könnyebbé vált az elmúlt években. Ha azonban el akar jutni a billentyűzethez, sok mindent ki kell terjeszteni körülötte.
