PC tápegységek - PSU (tápegység)

Mi a forrás és mi a szerepe a számítógépes rendszerben?


Forrás - oower upply uA nit (PSU) biztosítja a számítógép minden egyes elemének a működéséhez szükséges árammennyiség pontos értékét.

A források érintésre veszélyes összetevőket tartalmaznak, ezért ezeket csak ezen a területen szakképzett személyek értékesíthetik.


A szokásos számítógépes források 110 V vagy 230 V váltakozó áramot alakítanak át különböző DC áramokká, általában 3,3 V, 5 V és 12 V, amelyek szükségesek a PC-s alkatrészekhez.


Háromféle forrás létezik:

  • AT tápegység - régi PC-ken .
  • ATX tápegység - a leggyakrabban használt .
  • ATX-2 tápegység - legújabb .

Az AT/ATX/ATX-2 források által előállított feszültség:

  • +3,3 V DC (ATX/ATX-2)
  • +5 volt DC (AT/ATX/ATX-2)
  • -5 volt DC (AT/ATX/ATX-2)
  • +5 V DC készenléti állapotban (ATX/ATX-2)
  • +12 V DC (AT/ATX/ATX-2)
  • -12 V DC (AT/ATX/ATX-2)

csatlakozók összefüggő:

Kisebb eszközök, például hajlékonylemezek áramellátására szolgál. Ez elérhető: AT, ATX és ATX-2

Különböző alkatrészek, köztük merevlemezek és optikai meghajtók áramellátására szolgál. Ez elérhető: : AT, ATX és ATX-2

Az ATX alaplap tápellátására szolgál. Ezzel szemben az ATX2 további 4 tűvel rendelkezik.

használt a P4 processzorral ellátott táblák tápellátásához az ATX2 a 20 tűs csatlakozóba van integrálva

5 V és 2 3,3 V elérési utat biztosít, főleg a szervereken, az ATX és az ATX2

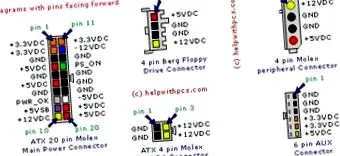

A leírás tűcsatlakozók ATX forrásokból:

áramellátására szolgál

· A csapok fenti leírásai olyan csatlakozókra utalnak, amelyek u-val nem rendelkeznek az aljzatokhoz, amelyekben csatlakoznak.

· Mert az ATX kártya működtetéséhez csatlakoztassa a 14 csapokat az asztalhoz

Ezután elemezzük az összes paramétert, amely jellemzi a számítógép tápellátását:

Fogyasztói erő : a forrás wattban kifejezett teljesítményére utal, pontosabban a számítógép azon alkatrészeinek számára, amelyeket ez a forrás képes lesz ellátni. Ha olyan számítógépről van szó, amely csak merevlemezzel, CD-meghajtóval és hajlékonylemez-meghajtóval rendelkezik, akkor elég egy kis áramforrás, mondjuk 300 W. De ha külön tápellátású videokártyákról van szó, nagyszámú merevlemezről és egyéb eszközökről van szó, amelyek működtetéséhez mind energiára van szükség, megfelelő forrást választunk, legfeljebb 600 Wattig.

A súlyt : kb. 2,5 kg

méretek : megközelítőleg mindegyik közel áll az értékekhez: 150x150x90 mm

Szellőzés : A hűtésre használt ventilátorok számára vonatkozik. 0 és 3 között változik.

Zaj : egy paraméter, amely különbséget tesz a két gyártó vállalat között, egyre fontosabbá válik, mivel a szellemi tevékenységekben a stressz növekszik. Ez egy Db decibelben kifejezett szám, amely 0 és 50 között változik. A 20Db szint elfogadhatónak tekinthető. Itt szeretném megjegyezni, hogy a tápegység nem az egyetlen zajtényező a számítógépben, általában minden mozgó alkatrész részt vesz ebben a szempontban. Figyeljen tehát a processzor, a videokártya, a merevlemez vagy a ház hűtőberendezéseire, a merevlemezek által keltett zajokra, és nem utolsósorban a ház szellőztetésére, tehát ergonómiájára, ismerve a nem megfelelő szellőzést a ventilátorok túlmelegedéséhez vezet, ami hallgatólagosan nagyobb zajt eredményez.

Az anyag : a fém, amelyből a forrásház készült, látszólag nem fontos, még mindig számít a rezgések elnyelésében, az áram vezetőképességében (a tömegről szól, ne essen pánikba J) és a tömegben. Ez olcsó ötvözetek, az acél és az alumínium között változik, amelyeket e tekintetben a legalkalmasabbnak tartanak.

szín : Tudom, hogy bosszant, jogosan kérdezed: ki nyitja meg az esetet, hogy lássa a forrás színét? Nos, te nyitod meg a leggyakrabban, ezt a paramétert neked címezzük. És ne felejtsük el, hogy az élénk színű, fémes színű szökőkutak, amelyek gyakran LED-ekkel vannak felszerelve a hangulathoz, a legkeresettebb termékek. Legalább tekintsék marketing szempontnak J. De ennek a négyzetnek a bejelöléséhez a leggyakoribb színek a következők: színtelen J, fekete, fekete, szürke, kék és piros fémes változatai, mások.

Csatlakozók : Arra az aljzatra vonatkozik, amellyel a számítógép alkatrészeit tápláljuk. Először megemlítem a nélkülözhetetlent, nevezetesen: Molex (a merevlemezek, optikai meghajtók stb. Áramellátásához szükséges 4 tűs csatlakozókkal, FDD csatlakozókkal, hajlékonylemezekhez, ATX tápcsatlakozókhoz, az alaplap tápellátásához), és folytatom az adott, specifikus az építő vagy az evolúció időszaka, amelyre hivatkozunk (emlékeztetlek ez alkalomra, hogy egy minőségi forrás tartalmazza az összes J-t). A speciális csatlakozók a következők: P4 csatlakozó - kizárólag a processzor, az Intel tápcsatlakozó áramellátására szolgál - különösen az INTEL, Aux további tápellátás, különösen a szerverek számára, SATA új soros ATA merevlemezek, alaplapmonitor csatlakoztatásához - úgy tervezték, hogy a szellőzést az alaplapon lévő alkatrészek hőmérsékletéhez igazítsa.

Csatlakozók száma : Csak egy példát veszek fel, a többit arányosnak tekintheti. A Molex aljzatok száma gyakran 4, mivel kezdetben csak 2x2 IDE tárolóegység volt lehetséges, azaz merevlemezek és optikai meghajtók. Ha a videokártyát áramellátásra van szükség, vagy RAID kiterjesztést használunk a kiegészítő tárolóegységekhez, további ilyen csatlakozókra van szükség. Ebben az esetben egy megfelelőbb gyártóhoz fordulunk (olvassa el drágábban), vagy osztókat vásárolunk, amelyeken keresztül eltérünk a 2. csatlakozótól. A bemutatott eset érvényes az FDD csatlakozókra is, amelyek alapértelmezés szerint 1, de a legújabb videokártyák (különösen az ATI gyártója is használja ezt a típusú csatlakozót), valamint a SATA csatlakozókhoz, amelyek alapértelmezés szerint 2, de a legtöbb alaplap 4 ilyen kapcsolatot engedélyez.

Védelem : Ez a gyártó cég komolyságának íratlan következménye. Eleinte ez olvadó biztosítékot jelentett, amelyet túlterhelés esetén ki lehetett cserélni. Jelenleg sokkal kifinomultabb megoldások vannak, amelyek már nem vonják be a felhasználót. Csak a lamelláris érintkezést említem (két pengét, amelyek elmozdulnak, megakadályozva az áram elmúlását túlterhelés esetén) és az aktív megelőzést, vagyis a szellőzést a számítógép leállítása után, ha rövidesen újraindul.

Említsünk néhány ismert márkát a számítógépek tápegységeinek gyártása során:

  • Thermaltake
  • Szezonális
  • FSP
  • Hiper
  • Zalman
  • Akasa
  • OCZ

Ami az árakat illeti, a minőségtől függően, a teljesítménytől függően ugyanolyan minőségi szinten változnak. Így, ha egy ismeretlen cég által előállított forrás 15 dollárból indulhat, az ismert vállalatok esetében az árak 50 és 150 dollár között mozognak a szokásos számítógépek esetében. A különféle speciális architektúrák, például szerverek vagy többprocesszoros számítógépek forrásai sokkal magasabb árakat érhetnek el.
