Statikus feszültség - gépelemek 1

Az alkotóelemre vagy az anyagmintára nehezedő feszültség képes statikus vagy dinamikus illetőleg.

Statikus terhelés esetén meghatározhatók olyan anyagparaméterek, mint a folyáspont vagy a szakítószilárdság.

A szakítószilárdság ajánlja a Szakítópróba.

Értesítés

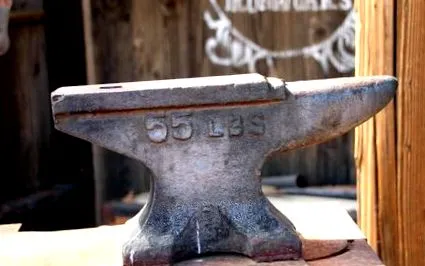

Példa: üllő

képlékeny alakváltozás

példa

Kattintson ide a kibontáshoz A statikus feszültség például akkor van jelen, amikor üllőt helyezek egy acélgerendára. A $ F $ állandó hatású erő az üllő súlya, amely függőlegesen hat az acélgerendára. A gravitáció miatti gravitációs húzás/gyorsulás miatt az effektív irány állandó.

Ha az üllő már nem acélgerendán, hanem vékony fémlemezen lenne, akkor ez az erő egy bizonyos értéke felett összeomolhat.

A statikus terhelés tipikus menete azt jelzi, hogy a terhelést ráhordják, majd megtartják.

A következő ábrán egy tipikus pályát láthat.

Amint az ábrán látható, a stressz az origónál kezdődik, majd az idő múlásával folyamatosan növekszik, amíg egy bizonyos érték felett állandó marad.

Hibahatárok

Az összehasonlító feszültségeket összehasonlítjuk a szakítópróba anyagi paramétereivel. A következő hibahatárok érvényesek:

  • Repedés és törés
  • megengedhetetlen képlékeny alakváltozás

A repedés vagy törés akkor kezdődik, amikor a terhelés eléri a szakítószilárdság értékét $ R_m $. Annak érdekében, hogy az ilyen típusú feszültséget egyértelműen meg lehessen különböztetni a többi feszültségtől, a $ G $ indexet kapja.

Értesítés

Megengedhetetlen képlékeny alakváltozás

A megengedhetetlen képlékeny alakváltozás azonnal megkezdődik, amint a határfeszültség $ \ sigma_G $ a felső hozampont $ \ R_ $ értékét vagy a hozampont értékét (arányos határ) $ \ R_

$ elérte. Az említett két érték anyagspecifikus.

példa

Kattintson ide a kibontáshoz Tokban edzett acél (18 CrNiMo7-6, $ R_

= 685 \ frac $) sokkal nagyobb érték a folyáshatárnál, mint a réz (E-Cu57 és $ R_)

= 160 \ frac $).

Instabilitási eset

Ezenkívül megengedhetetlen alakváltozások indirekt módon is felmerülhetnek, ha instabilitási eset fordul elő. Az instabilitási esetek a következők:

  • Hosszirányú kihajlás
  • Dönthető
  • Dudorok

Értesítés

Amint az üzemi hőmérséklet emelkedik, a jellemző értékek nem használhatók, mivel az anyagok szilárdsága folyamatosan csökken. Az acéloknál 350 ° C-nál, az alumíniumnál pedig kb. 100 ° C-nál magasabb hőmérsékleten túllépik a kristályok visszanyerési hőmérsékletét, és elkezdődik a kúszás. Az alacsony hőmérséklet nem kevésbé kritikus. Itt válik az anyag hideg-törékennyé, ami áramláskorlátozást és ezáltal rideg viselkedést eredményez.
