Szifon szerelés - részletes utasítások

A szifont úgy állítják össze, hogy bármilyen egészségügyi eszközt csatornával kössön össze. A szifon kialakítása hozzájárul a benne lévő víz felhalmozódásához, így a szennyvíz szaga nem jut be a helyiségbe.

Műanyag szifon összeszerelése a fürdőszobához

szerelési

Az ilyen térdszifonokat öntöttvas, akril kádakra szerelik fel. valamint raklapokhoz tartozó zuhanykabinok. Ehhez a kialakításhoz feleslegesnek kell lennie.

szifon

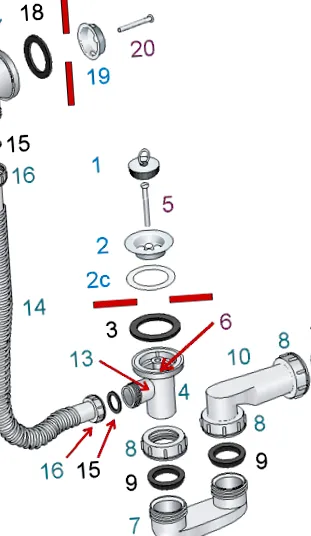

Vizuális ábra "Hogyan kell szifont gyűjteni egy fürdőszobához"

A különböző típusú fürdőszifonok készülékének elve ugyanaz.

A kúpos tömítés mindig a széles tengelykapcsoló anyához van rögzítve.

  • A lefolyócső tetejére egy tömítést (18) erősítenek, és egy csavarral (20) az elágazócsövet a kádtesten keresztül víz-túlmelegedő lemezzel csatlakoztatják. A készülék üzemkész, a szifon összeszerelésének utasításai elkészültek.

Műanyag szifon összeszerelése a mosogatóhoz

útmutató

A mosogatószifonok és mosogatók üveg típusú készülékek, ugyanazon eszközelvűek a különböző modelleknél.

Hogyan lehet szifont gyűjteni egy mosogatóhoz? A részletes utasítások segítenek a szifon önálló és minőségi összeszerelésében.

szerelési

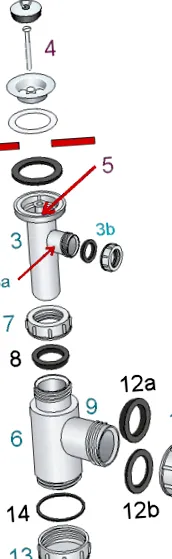

Szifon szerelési ábra

Ezeknek a szifonoknak az összeszerelése három szakaszban történik: a mosogatóhoz való csatlakozás, a szifon teljes teste, a csatornarendszerhez való csatlakozás.

Mosogató szifon - hogyan állítható össze egy lépésben

  • Az 5-6 rekeszes védőrács (1) tömítéssel (1s) van felszerelve a ház leeresztő furatára.
  • Vastag gumitömítés (3-5 mm) (2) van rögzítve az elágazó cső (3) oldalához. Az elágazó cső eltávolított csavar másik vége szabadon szifonozható.
  • A cső felső részét az egyik oldalon szorosan benyomják a mosogatóhoz, másrészt a 6-8 mm átmérőjű összekötő csavarba (4) helyezzük a védőrácsba A széles csavarhúzó a fúvóka anyájába van csavarva. Az anyát szorosan illesztjük az elágazó cső testének résébe. 1 összeszerelési lépés befejeződött.

Hogyan állítsuk össze a szifont a 2. szakaszban

  • Helyezze az elágazó csőre a műanyag kapcsolóanyát (7), majd a kúpos tömítést (8).
  • A szifonüveg ház (6) felső része, a cső be van helyezve és a kívánt magasságra kerül, majd az anyát leeresztik és a karokat megcsavarják.
  • A szifon fedelet (üveg) (13) egy nagy lapos gumitömítésre (14) helyezzük, majd a ház fedelét felcsavarjuk (6).

gyakran eltömődött a szifon üveghulladékkal, és el kell távolítani és meg kell mosni, ezért az üveg és a test találkozásánál nem ajánlott szilikon eszközzel félni.

Ha szeretné, jobb, ha akár 10 réteg vízvezetéket is befejez.

Szifon - hogyan kell összeszerelni a 3. színpadon

  • A szokásos szennyvízkimenet (9) átmérője 50 mm, anyával (10) és a kúpos tömítéssel (12a) csatlakozik a csatorna csőhöz.
    Ha a csőnek vagy a kimenetnek nincsenek szabványos méretei, akkor műanyag adaptert kell használni.

Az összeszerelés végére tegye az újságot a csapda alá, és nyissa ki a szelepet, ha a szifon megfelelően van felszerelve, a papír száraz marad. Ha betartja a "Mosdókagyló építése" utasításokat, és kiváló minőségű anyagokat használ, akkor a készülék sokáig szolgál Önnek.
