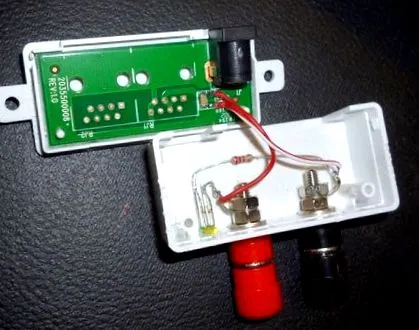

A kis dugaszolható tápegységek teszteléséhez DC hordódugókkal egy kis passzív PoE adagoló kapcsolót használtam másodlagos eszközként.
Végül is van már háza és egy DC 5.5/2.1 csatlakozója és egy megfelelő házfurata. Hely beillesztéséig kibontottam a két RJ-45 aljzatot.
A 4 mm-es laboratóriumi dugaszolóaljzat csavaros kupakjaival egyszerre rögzíthet terhelési ellenállást és csatlakoztathatja az oszcilloszkópot. A szekunder elektrolit kondenzátorok egészségi állapota tehát terhelés alatt a kimeneti feszültség hullámzása révén megbecsülhető.
A kapcsoló tápegységek 100 mV-os hullámzása normális.
Az előnye, hogy nem kell kinyitnia a tápegységet. Számos dugaszolható tápegységet ragasztanak vagy "biztonsági csavarokkal" látnak el, amelyek elsősorban az új kapcsoló tápegységek értékesítését hivatottak biztosítani, mert nem javíthatók fel.
Miről szól a két LED: A kettőt párhuzamosan forrasztják egy 2k-os ellenálláson keresztül. Ha a zöld világít, a középső csap plusz (ez általában így van).
Ha azonban a sárga kigyullad, akkor ez egy tápegység, amelynek a külső érintkezőjén plusz van.
A számítógépem furcsán viselkedni kezdett tegnap este. Fagyás, kezdő problémák.
A megfelelő áramellátás néha segít, ezért megnyomtam az UPS kapcsolóját.
10 másodpercet vártam . újra bekapcsol.
Nos segítsen, most már semmi sem működött. A számítógép már nem kapcsol be.
Tehát akkor kereste a zseblámpát, és elmerült az asztal alatt.
Az áramellátás természetesen erősen gyanús.
A legutóbbi hardverfrissítéssel egy új, hatékonyabb tápegységet is telepítettem az energiafogyasztás csökkentése érdekében a gazdaságos processzor mellett. Ez egy BeQuiet E6-350W. A név mindent elmond, egy nagy, lassú ventilátor csak alig hallható menetzajt ad. Ezeknek a tápegységeknek az ára körülbelül kétszer olyan magas, mint a legolcsóbb tápegységeké. A hatékony áramellátás érdekében meglehetősen olcsó.
Mivel az áramellátást az alaplappal együtt vásárolták, láthatom, hány órányi üzemidőt kellett elviselnie: Az alaplap 1960 napot mond, tehát kb. 47 000 óra.
Bárki, akinek köze van a cucchoz, el tudja képzelni, mi van az áramellátásban.
Halott elektrolit kondenzátorok. A termék élettartama ezen alkatrészek méretezésével és kiválasztott minőségével szabályozható.
Szerintem a 47 000 üzemóra nem is olyan rossz, legalábbis azt lehet gondolni, hogy a gyártó túl jó. Ha azonban nyitva van a fedél, akkor azt is láthatja, hogy sok a hely. Egy második elektrolitkondenzátor illeszkedett volna mellé, így a terhelés felosztható. Akkor még néhány évig tart.
Az iparnak természetesen érve van ez ellen: "Ami örökké tart, az nem tesz pénzt."
Tehát Otton rendes polgára dobja a selejtet, én pedig pár új elektrolit kondenzátort forrasztok 3-4 euróért. Az elektronika többi része még jó néhány évig jó lesz.
Az Electrobi kampányának részeként a GDR-gyártás (beleértve a 7-es LED-es kijelzőket és reléket) fennmaradó alkatrészkészletek mellett a McPower LBN-305 laboratóriumi tápegységeket is nagyon megfizethető áron adták el.
Nagyon praktikus kapcsoló tápegység állítható kimeneti feszültséggel 0-30V és 0-5A.
Ütöttem is, anélkül, hogy nagy elvárásokat támasztottam volna az eszközök minőségével kapcsolatban.
Belül így néz ki:
A tápegység a nagy fekete elektrolit kondenzátoron működik, 3300µF-mal. Alapterhelésként terhelési ellenállással rendelkezik. Ezenkívül ennek a nyitott huzalnak „tekercsnek” kell lennie a söntnek az áram mérésére. Ezután jön az álló fojtó ferritmaggal és 470uF elektrolit kondenzátorral, egy Kerko, egy Kerko a GND-től a védővezetőig, a kábel a 4 mm-es aljzatokon kívül, és ott ismét egy 470uF elektrolit-kondenzátor. Tehát összesen 4240 uF.
A kis álló platinán található az "intelligencia", egy TL494.
Itt azt kell feltételezned, hogy hiba esetén a kondenzátorok feltöltése némi kárt okozhat. Vagy önmaga kapcsolja be a működő áramkorlátozást, vagy soha nem használja az eszközöket I/U töltőként.
Ha tudod.
A kimeneti feszültség viszonylag tiszta, de ne vezesse az Oszi mérőkábelt ezen tápegységek mellett, ha nem akarja később meglepődni, honnan származik az összes nagyfrekvenciás fű.
További hátrány, hogy a tápegységek használat közben sípoló hangot adnak ki.
Van itt valami új. Ez egyáltalán nem PFC, hanem kapcsolt üzemmódú tápegység a kapcsolt üzemmódú tápegységben.
A chip egy gazdaságos dugaszolható tápegységek vezérlője. Az adatlap keresése kissé bonyolultnak bizonyult, mert a gyártó az adatlapon található linken minden típustípusból csak egy alkatrész megnevezést említ, de így meghatározza a teljes sorozatot. Tehát nem talál semmit a TNY277-ről. A helyes keresési kifejezés a "Tiny-Switch III TNY274 adatlap"
A Google ezt megtalálja a http://www.powerint.com/sites/default/files/product-docs/tny274-280.pdf oldalon.
Ez a tápegység tápellátása zajt ad. Első pillantásra a chipet 60 khz kapcsolási frekvenciára tervezték, de ha nem vesznek áramot hátulról, akkor az impulzusokat kikapcsolják, amíg a feszültség le nem csökken. A ventilátort ebből a segédfeszültségből táplálja, és esetleg a TL494-ből is.
A ventilátor nyílása és az éneklő transzformátor közötti (hang) visszaverő lemez egy kicsit segíthet, hogy a hang ne kerülhessen ki ilyen könnyen, és belül valami holtan fogyhat el.
A tápellátás biztonságának megakadályozásához a következő ajánlásom van:
Forrasztjon ide egy 820 ohmos ellenállást:
1/4W villamos energiát fogyaszt, de az idegeket könnyíti meg.
Előfordulhat, hogy kissé meg kell változtatnia az ellenállás értékét, amíg az elegendő hatást nem eredményez, az alkatrészek tűréseitől függően. 12,5 V és több mint 25 fok van benne, 820 ohm alatti ellenállási értékekkel a normál 1/4 wattos ellenállások már nem elegendőek, és a hőterhelést kettő között kell elosztani, vagy pl. 1W-os fém filmellenállás használható.
Az 1,2 Kohm-mal végzett kísérlet kb. 15 khz-es éneket adott az én tápegységemmel.
