Stan D’Souza, a Microchip Technology munkatársa elmagyarázza, hogyan lehet megvalósítani az áramellátó szekvenciát különböző feszültségszintet igénylő alkatrészekkel rendelkező projektekhez
1.ábra: A rendszer blokkdiagramja.

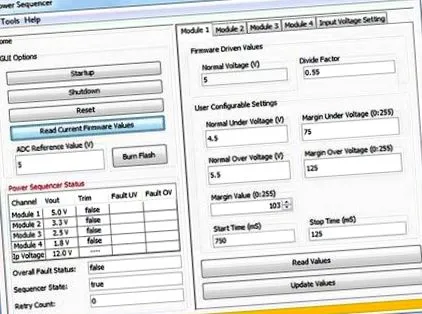

2. ábra: Grafikus felhasználói felület (GUI).
A használt hardverben a referenciafeszültség a rendszer 5V-ja vagy VDD-je. Az 5 V referencia megfelelően fog működni mintavételkor és 1,8 konvertálásakor; 2,5 és 3,3 V. A bemeneti feszültséghez és az 5 V-os modulhoz azonban feszültségosztó ellenállás szükséges a teljes feszültségtartomány működtetéséhez 5 V referenciával.
Az 5V-os modul ellenállási felosztási tényezője 0,55, a bemeneti feszültség osztási tényezője pedig 0,239. A felhasználóknak ezt az értéket kell használniuk a felülbírálás és az alulfeszültség határértékek kiszámításakor, és helyesen kell meghatározniuk őket a fejlécfájlokban. Ez különösen igaz, ha a felhasználó úgy dönt, hogy az itt említettektől eltérő értékeket használ.

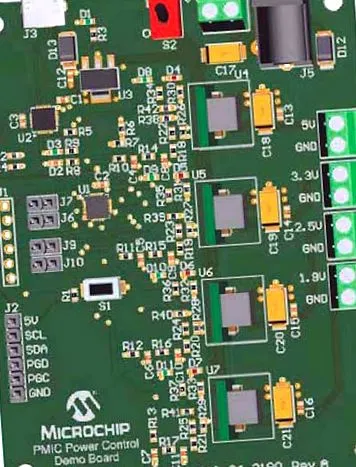

3. ábra: Demonstrációs tábla a teljesítményszabályozáshoz.
Következtetés
A mérnök egy PIC16F1XXX eszközzel valósíthat meg teljesítmény-szekvenert. A felhasználó könnyen módosíthatja az eszközt az alkalmazásában lévő négy feszültségmodul vezérléséhez. Ezen felül további tápegységek is hozzáadhatók az alkalmazáshoz, vagy néhány modul eltávolítható egy kisebb alkalmazáshoz. A hardvert és a firmware-t moduláris formátumban hozták létre, hogy könnyen reagáljanak a feladatokra. A teljes lemezt a 3. ábra mutatja.
Szerző: Stan D’Souza, A Microchip Technology műszaki csapatának mérnöke
