Túlfeszültség-védelem - hálózati rendszerek átalakítása egy üzemben

hálózati

A gyakorlatban gyakran előfordul, hogy a hálózati rendszerek megváltoznak egy üzemen belül. Íme néhány példa:

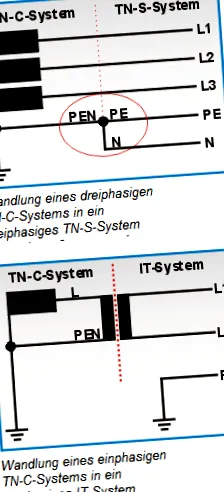

A példa: TN-C rendszer átalakítása TN-S rendszerré

Ebben az esetben a PEN vezető külön PE vezetőre és N vezetékre oszlik. A 4 vezetékes TN-C hálózat (L1, L2, L3, PEN) így 5 vezetékes TN-S hálózattá válik (L1, L2, L3, N, PE).

B példa: TN-C rendszer átalakítása informatikai rendszerré

Az informatikai rendszer egy hálózati rendszer, amely galvanikusan el van választva az ellátó rendszer többi részétől. A „földelt” rendszer (TN-. TT) és az informatikai rendszer közötti galvanikus szigetelés elérése érdekében az informatikai rendszer átmeneténél galvanikusan leválasztott transzformátort (leválasztó transzformátor) telepítenek. Mivel az informatikai rendszerek nincsenek földelve, nem tartalmaznak sem PE, sem pedig PEN vezetőt. Az egyes berendezések (eszközök) házai azonban földelve vannak annak érdekében, hogy észlelni lehessen a szigetelési hibákat.
