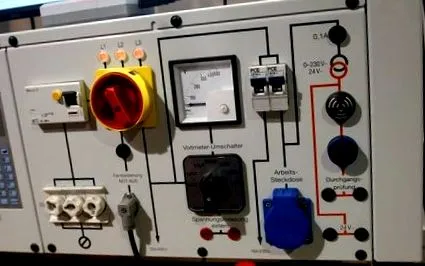

Feszültség, ellenállás - és mi van az árammal és a feszültségeséssel? A „Gyakorlati eseményvizsgálatok” ebben a részben megvizsgáljuk ezeket az elektrotechnikai paramétereket és azt, hogy mit jelentenek a kábelezés szempontjából.
A „Gyakorlati eseménytanulmányok” ebben a kiadásában azzal akarunk foglalkozni, hogy a fényt milyen energiával látjuk el. Mi az egész vita az atomerőművekről és a napenergiáról? Nálunk az áram az aljzatból származik. És valóban, rendezvényeinkhez néhány kivételtől eltekintve visszaállhatunk egy meglévő energiaellátási struktúrára. Az áramellátással egy generátor segítségével külön foglalkozunk. Itt szeretnénk a meglévő egyfázisú hálózatra koncentrálni, és a helyszín méretétől függően különböző kapcsolatokat találni az áramellátáshoz.
Különböző megoldások a hálózati csatlakozókhoz
Általános szabály, hogy nincs olyan helyszín, ahol ne lenne legalább egy Schuko aljzat. A Schuko a védőérintkezés rövidítése, amely egy védett kifejezés az ilyen típusú csatlakozókra, és megfelelő leírás a földeléshez szükséges külső érintkezők párjára. Mivel az elektromosság történelmileg sok helyen megtalálta az életét, és először külön működő rendszereket fejlesztettek ki, a szabványosítás csak széles körű használata miatt vált szükségessé. És mivel köztudott, hogy sok út vezet Rómába, ennek megfelelően számos változata van a csatlakozóknak.
A teljesen különböző csatlakozótípusokhoz hasonlóan szabványosított hálózati plug-in csatlakozókká váltak különböző országokban. Így van z. Például Franciaországban a csatlakozó nagyon hasonlít a miénkre, de a védőkontaktus külön csapként van kialakítva, és nem oldalsó csúszó érintkezésként, mint mi. A kiegészítő csap előnye ebben az esetben az, hogy a dugót soha nem lehet rosszul csatlakoztatni, és így megfelelő telepítés esetén az áramfázis mindig megtalálható a mellékelt kábelen. Schuko dugónk 180 ° -kal elforgatva is behelyezhető. Elméletileg, ha lecsupaszítaná a huzalt, amit a gyakorlatban nem szabad megtennie, akkor a fázis lehet az L1 jelzésű vezetéken, de azon a vezetéken is, amelyet a dugó 180 ° -os elfordításakor ténylegesen a semleges vezeték számára szánnak. Mindkét csatlakozóban viszont az a közös, hogy a védővezeték az első érintkező, amely zárva van, és az utolsó érintkező, amelyik kinyílik, így a védőérintkező mindig jelen van, amíg más elektromos csatlakozás elérhető.
Más országokban nem feltétlenül kell ugyanúgy felépíteni - ami nem jelenti azt, hogy a többi megoldás veszélyesebb. A csatlakozó egyszerűségét legtöbbször más biztonsági eszközök kompenzálják. Ezért a megszakító elválasztja z-t. B. más országokban nemcsak a fázis, hanem a semleges vezető is egyszerre. Az értékelés során mindig a teljes rendszert kell figyelembe venni. A szokásos háztartási Schuko csatlakozók mellett számos más típus létezik, amelyek mindegyike sajátos jellemzővel rendelkezik a területére nézve. A következőkben egy kis áttekintést nyújtunk az egyfázisú tápellátáshoz az eseménytechnikában leggyakrabban használt csatlakozókról.
Egyfázisú tápcsatlakozó
Nem kell mindig Schuko-nak lennie. A mobilházakban szabadtéri alkalmasságuk miatt, de az ilyen típusú nemzetközi figyelem miatt is ez a típus szilárdan meghonosodott a lakókocsiban. Ha nem lenne szüksége annyi dugóra egy eseményhez, amelynek a lehető legkisebbnek is kell lennie, valószínűleg erre a típusra váltott volna. Meglátogattak egy játékhelyet is, ahol ez volt a fő csatlakozótípus. A csatlakozó színének jelentése van itt, nevezetesen ez a csatlakozó 200-250 V feszültségre alkalmas. Ez a típus a CEE csatlakozó sorozathoz tartozik, amelyet többnyire háromfázisú áramcsatlakozóként ismerünk. Ott pirosak, mert ott 400 V feszültség működik, de erről a témában többet mondunk le a háromfázisú áramról. (Kép: hbernstaedt.de)
Most vessünk egy pillantást Angliára, ahol egy biztosíték van beépítve a csatlakozóba, mint tápláló vezeték a fogyasztóhoz. (Kép: hbernstaedt.de)
A hosszabbító kábelek viszonylag kompatibilisek, ha ragaszkodnak az ország Schuko változataihoz. Amikor azonban a munkaeszközt csatlakoztatni kívánja, különféle csatlakozókkal is szembesül, amelyeknek szintén különleges tulajdonságai vannak.
Azokat a kis fogyasztókat, akiknek nincs szükségük védővezetékre, nagyon egyszerű csatlakozóval lehet felszerelni. Általában töltőkkel, borotvákkal és egyszerű tápegységekkel találja őket, mint itt a képen, a fényképezőgép akkumulátortöltőjéhez. Az IEC-kód szerint az itt bemutatott C7/C8 maximum 2,5A és a ház hőmérséklete legfeljebb 70. A tengelykapcsoló jelölése C7, a C8 csatlakozóé, vagyis a belső csatlakozók mindig páratlanok a férfi csatlakozó alatti számozásban, amelynek mindig páros száma van. (Kép: hbernstaedt.de)
Azoknál a kisfogyasztóknál, akiknek védővezetővel kell dolgozniuk, gyakran megtalálható a C5/C6, amely alakja miatt lóhere levél vagy Mickymouse csatlakozó néven is ismert. Megtalálható W-DMX távadókon vagy vezetékes tápegységeken laptopokhoz. Egy elfelejtett dugó esetében általában nincs egy második a kábeldobozában. (Kép: hbernstaedt.de)
Az IEC dugaszok/aljzatok táblázata és a hideg eszközök/forró készülékek csatlakozóinak miértjei:
| kijelölés | Áram max. | Hőmérséklet max. | megjegyzés |
| Csatlakozó/dugó | - | - | - |
| C5/C6 | 2.5A | 70 ° | |
| C7/C8 | 2.5A | 70 ° | |
| C7P/C8P | 2.5A | 70 ° | Fordított polaritás védett |
| C13/C14 | 10/15A | 70 ° | |
| C15/C16 | 10/15A | 120 ° | |
| C15A/C16A | 10/15A | 155 ° |
IEC C13 csatlakozó a C15-hez képest. Jól látható a C15 másik anyaga, mivel magasabb hőmérsékletre tervezték. Hosszú ideig ezt használták a fényszórók felszerelésére, amelyek nagyon magasak voltak a ház hőmérsékletével. A csatlakozó hátránya, elhasználódott, könnyen kicsúszhat, és félszívű, majdnem leesett állapotban az áramátvitel nagyon kicsi, és odaégeti az érintkezési pontokat. Annak elkerülése érdekében, hogy a „hidegkészülék-csatlakozókat” bedugják olyan fényszórókba, amelyek házának hőmérséklete vagy csatlakozóterhelése nem túl magas a hőmérsékleti tartományhoz, a forróeszköz-csatlakozókat orrmérővel látták el. Ez azt jelenti, hogy az IEC csatlakozót nem lehet a fényszóróhoz csatlakoztatni, de a fűtés csatlakozóját be lehet illeszteni a normál C14 csatlakozó kódolású eszközbe, vagyis a normál hőmérsékletű készülékekbe. (Kép: hbernstaedt.de)
Az IEC-csatlakozó másik fejlesztése a kicsúszás megakadályozása érdekében egy reteszelő mechanizmusú rendszer. A készüléknek és a tápvezetéknek azonban azonos zárórendszerrel kell rendelkeznie. Természetesen a feloldott C13 is illeszkedik az aljzatba arra az esetre, ha a kábelt le kellene fektetni. (Kép: hbernstaedt.de)
U - R - I
U = R × I
U = feszültség V-ban (volt)
R = ellenállás Ω-ban (Ohm)
I = áram A-ban (amperben)
A memorizálás „URI” képlete széles körben elterjedt - nem úgy, mint Uri Geller, akiről azt mondják, hogy valami varázslat, hanem egyszerűen szimbólumként a feszültség, az ellenállás és az áram szekvenciája. Mert ha a képletet a kívánt méret szerint átrendezi, akkor az U-t elosztjuk az árammal az ellenállás kiszámításához, vagy U-t elosztjuk az ellenállással az áram kiszámításához. És most ismét meghajolhatunk a megfelelő hálózati kapcsolat kiválasztásához. Mert ha a vezetéken átáramló áram túl nagy, akkor biztosítja, hogy valóban meleg, annyira meleg legyen, hogy tűzveszélyt kell feltételezni.
Rövidítjük, egy ilyen csatlakozót csak akkor lehet maximális áramerősséggel terhelni, hogy végül ne sérüljön vagy tönkremenjen, és a legrosszabb esetben tűz vagy elektromos baleset okává váljon. Ezért rendkívül fontos ismerni azt az áramot, amelyig egy csatlakozó jóváhagyott, és milyen áram folyhat rajta keresztül.
Feszültségesés
Az energiaszolgáltatók úgy is kidolgozták szabályaikat, hogy az áramellátás ne csak biztonságosan garantálódjon, hanem megbízhatóan rendelkezésre álljon. Biztosítani akarják, hogy a fogyasztó számára rendelkezésre álljon a szükséges minimális feszültség a tökéletes működéshez, és hogy a feszültség ne legyen túl magas a csatlakoztatott eszközök károsodásához. A feszültségesés egy olyan kifejezés, amely mindig megjelenik és többnyire 3% -kal égette magát az emberek fejébe. Ez az a feszültség, amelyet a vezeték ellenállására alkalmaznak (ez egyben véges ellenállás is).
Természetesen minél hosszabb a vonal és minél kisebb a keresztmetszet az elektronáramláshoz, annál nagyobb a feszültségesés. Az elektronok áramlásával azt is el lehet képzelni, hogy minél több elektronnak kell áthaladnia, annál nehezebbé válik az út. Következésképpen a feszültségesés szintje az áram szintjétől függ. Ezért lehetséges az áramerősség kompenzálása a vezeték keresztmetszetével, hogy a feszültségesés kicsi maradjon. Mivel a legtöbb elektrotechnika az általános villamosmérnöki szakemberektől tanult, a mérő és a fogyóeszközök útvonalának 3% -át akkor használták fel a mintafeladatokhoz, vagy a falon lévő aljzat fogyóeszközeinek szállítási pontjára gondoltak. Ezután onnan kell csatlakoztatni a végberendezést.
A végtelenül hosszú hosszabbítókat itt nem szabad összekötni, mivel a helyiséget egyébként néhány méter múlva általában fal határolja. Az ellátó hálózat fejlesztői soha nem gondolták komolyan egymás mögé helyezett háromutas dugók használatát. Röviden, ez a 3% csak ennek a mintagyakorlatnak köszönhető. Számunkra az eseményiparban az SQ P4 érdekesebb (mobil elektromos rendszerek az eseménytechnikában), amely 5% -ot ajánl - OK az V. függelékben, az egyfázisú váltakozó áram esetén 4% -os feszültségesés javasolt. De hogyan számolja ki a feszültségesést? Ehhez a következőket valósíthatjuk meg az előző két képletből:
Vesszük a képletet
U = R × I és az utolsó sorból
R = l/(γ S).
Most beillesztjük az RRI utolsó sorának egyenértékét az URI képletből, és megkapjuk:
U = l/(γ * S) × I
Mivel a kábelek egyszerre és újra vezetik az áramot, kétszer vagy 2 literes utat kell használnunk:
Ezután következik:
ΔU = (cos φ * I * 2l)/γ * S
ΔU = feszültségesés V-ben (volt)/3% hálózati feszültség 230 V ezért megengedett 6,9 V.
I = áram A-ban (amperben)
φ = fáziseltolódás az áram és a feszültség között, amely induktivitással vagy kapacitással történik. Tisztán ohmos terheléssel szeretnénk kezdeni, mint pl B. számítsa ki a PAR fényszórót, és egyszerűen helyezzen be egy 1-et.
l = a kábel hossza m (méter)/itt kétszer, mivel az áram a fáziskábelen és a semleges vezetőn „vissza” folyik, vagyis két vezeték van bekötve.
γ = vezetőképesség m/Ωmm² z-ben. B. Réz = 56
S = vezető keresztmetszete mm²-ben (milliméterben)/Más helyeken S-t q vagy A-val is jelöljük.
Most a képletből láthatjuk, hogy minél nagyobb a kábel keresztmetszete, annál kisebb a feszültségesés.
A Feszültségesés link alatt letölthető egy Excel táblázat, amely a keresztmetszet megadásakor a hossztól és a lökethossztól függően mutatja a feszültségesést.
Megengedett feszültségesés a szakaszokban
Dekorációs fény
Ez a képlet akkor is érvényes, ha figyelembe vesszük az egyenáramú tápegységek feszültségesését, mint pl B. a LED-es fénysávokra és azok tápvezetékére, számítva. Különösen a kis 5, 12, 24 vagy időnként 48 V körüli feszültségeknél, amelyeket a legtöbb LED-sávban használnak (és az akkor szükséges áramokat, amelyek fordítottan arányosak a tápfeszültséggel és az alkalmazott energiával), a feszültségesés Komoly téma: A piros szín általában azért szakad el, mert a piros LED-nek más az előremenő feszültsége, mint a kék és a zöld LED-nek.
Színváltás zöldre: a beállított szín nem maradhat ugyanaz a teljes útvonalon, ha az RGB színkeverés során az útvonal folyamán bekövetkező feszültségesés biztosítja, hogy a piros LED sokkal korábban elszakadjon. A kábelezés hibás volt, vagy a LED-rendszer hibásan lett méretezve, hogy működtetni tudja a szükséges kábelhosszakat. (Fotó: Herbert Bernstädt)
Általános szabály, hogy hajlamos az egyik oldalról egy LED-vonalba táplálni. De ha megnézzük a feszültségesést, jobb, ha kevesebb áram folyik át a vonalon. Ez például középen történő betáplálással érhető el. Ezután az áramnak csak a fele áramlik a középponttól jobbra és balra, és így kevesebb feszültségesést okoz. (Fotó: Herbert Bernstädt)
