A szoba/használati forgatókönyvek általános leírása
Az S07S00D07 előadóterem 2008 óta elérhető a Duisburg-Essen Essen Egyetemen, amely nagyobb rendezvényekre is alkalmas. 198 férőhelyes, elsősorban előadásokra használják.
A multimédiás technológia jelenléte a helyiségben és egy külön megosztott vezérlőben azt jelenti, hogy a videokonferenciák is problémamentesen lebonyolíthatók. Ez főleg a másik duisburgi egyetem helyszínére történő transzfereket foglalja magában. A VNC-t szinte mindig használják az adatok párhuzamos továbbítására. A H.239 elméletileg lehetséges, de csak nagyon ritkán alkalmazzák.

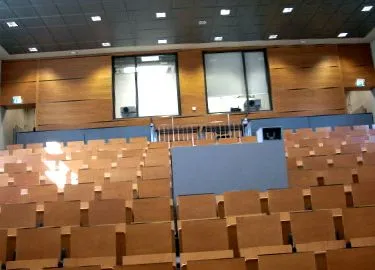

1. ábra: Kilátás az előadóteremben a vezérlő felé
A szoba középső, felső részén két könnyen megközelíthető, akadálymentesített helyiség található.
Belsőépítészet
világítás
A helyiség megvilágítását 42 fényfolt segítségével valósították meg, amelyek csak összességében kapcsolhatók. A fény egyenletesen oszlik el a szoba felett. Tábla világítás is használható.
Fényszabályozás
A fény kapcsolódik a mozgásérzékelőkhöz. A lámpák csak akkor működnek, ha mozgás van a szobában, és kialszanak, ha hosszú ideig nem észlelnek ilyet. Az előadó különböző használati forgatókönyveket választhat a teremvezérlésen belül. Ha a "videokonferencia" vagy a "fénysugár" lehetőséget választja, a fény elhalványulhat, különben ez a funkció nem lesz elérhető.
2. ábra: Világító és hangszigetelő panelek a mennyezeten
A szobának 8 ablaka van, mindegyik kb. 3m széles és 1m magas. Az ablakokat a vezérlőpultról nyitják és csukják. Tükrözésmentesek, de nem átlátszatlanok. Vakok nincsenek, csak napvédő.
3. ábra: Ablak az előadóteremben
Zajvédelmi intézkedések
A szoba teljes hátsó falát faburkolatok borítják. Ezeknek kicsi a lyukuk hangszigetelésként. A mennyezeten is ekvivalens kialakítás készült (lásd 2. ábra).
A többi fal sima. Az ablakok nincsenek függönyökkel, így ott nincs lehetőség további intézkedésekre.
Konferencia-technika és kiegészítők
VC eszköz és kamerák
Az előadóterem a legújabb generációs HD-képes videokonferencia-rendszerrel van felszerelve. A terem elején található két HD kamera és a hátsó falon található HD kamera használatával a terem minden pontja és területe bejöhet a képbe és továbbítható.
4. ábra: Elülső kamerák
5. ábra: Hátsó kamera
Az átvitel csak IP-n keresztül lehetséges, mivel a vezérlőben nincs ISDN kapcsolat.
Kijelző eszközök
Ha a szobát személyes beszélgetésekre használják, 4 tábla és 3 projektor áll rendelkezésre. Ezeket igény szerint egyedileg lehet üzembe helyezni.
6. ábra: Mennyezeti kivetítő
Videokonferencián belül a távoli állomást 4x3 méteres méretre vetítik, az adatmegjelenítést szintén 4x3 méterrel, az önképet pedig 2x1,5 méterrel.
A médiaasztal színpadán két vezérlő monitor van a hangszóró számára.
Mikrofonok
Összesen négy mikrofon használható a csarnokban. Ezeket mind rádiómikrofonként valósítják meg. Alternatív megoldásként a hangszóró használhat állandóan telepített mikrofont.
Kiváló minőségű nyakpántos mikrofon és libatop mikrofon is rendelkezésre áll különleges eseményekhez.
A bejövő hangjelek keverése és vezérlése a vezérlőben történhet, de automatikusan is lehetséges.
hangszóró
Az előadóteremben összesen 7 hangszóró található. Mindegyik oldalfalon hangszóró van elhelyezve. A fennmaradó öt darab koherens kombinációként áll rendelkezésre központilag a szoba alsó részén.
7. ábra: Hangszórókombináció az előadóteremben
8. ábra: Hangszórók az oldalfalon
Média vezérlés
A meglévő multimédiás lehetőségek érintőképernyőn keresztül vezérelhetők. Ezzel minden eszköz vezérelhető. Ha az előadó csak tantermi előadásokra használja a termet, akkor mikrofonjának hangereje külön szabályozható. A médiaellenőrzést ehhez nem kell teljesen megbízni.
9. ábra: Média vezérlés a vezérlőasztalon
kapcsolatok
Az összes szükséges komponens megjelenítéséhez és továbbításához szükséges csatlakozások integrálva vannak a médiaasztal szakaszában (Cinch, XLR, VGA, S-Video). Az előadó által történő irányítás lehetőségei teljesen megfelelnek azoknak, amelyek a vezérlőben is rendelkezésre állnak. Egy számítógép állandóan integrálva van és bekapcsolódik a médiatáblázatba, amelyet VPN-en vagy H.239-en keresztül lehet továbbítani.
10. ábra: Média csatlakozások a vezérlőasztalon
A helyiség kiterjedt WLAN-hálózattal rendelkezik, és minden 3. ülés tartósan integrált DHCP-kapcsolattal rendelkezik.
11. ábra: IP-kapcsolat az üléssorokban
Megjelenítő/grafikus tábla
Vizualizátor áll rendelkezésre diaalapú tartalom vagy hasonlók továbbítására. A VNC használatakor rendelkezésre áll egy grafikus tábla, amely azonban nem használható a videokonferencia egyéb funkcióihoz.
12. ábra: Vezérlő képernyők a vezérlőasztalon
Vezérlő
Az S07S00D07 előadóterem saját vezérlőteremmel rendelkezik, amely hangszigetelt az előadóterem hátsó részében. Külön lehet belépni és kilépni, hogy a folyamatban lévő esemény ne zavarjon. Ez lehetővé teszi a nézőtér és az elérhető megjelenítési területek teljes áttekintését.
A vezérlőterem tartalmazza a különböző keresztléceket, amelyek szükségesek a különböző használati esetek működéséhez. Minden kapcsolási műveletet elvégezhet egy technikus, aki kísérheti a konferenciát a vezérlőben. Ehhez széleskörű vezérlési és felügyeleti lehetőségek állnak rendelkezésre.
Az irányítószobában található a két fő projektor is, amelyek lehetővé teszik a két legnagyobb kijelzőterület megjelenítését. Ezek sok csatlakozási lehetőséggel rendelkeznek, így különböző bemeneti jelek jeleníthetők meg.
13. ábra: Kilátás az előadóterembe
14. ábra: Vetítők az előadóterem vezérlőtermében
15. ábra: Technológiai állvány a vezérlőben
16. ábra: Audio keverő
17. ábra: Az előadóterem irányítási rendszere
18. ábra: Kilátás a vezérlő helyiség műszaki állványába
19. ábra: Vezérlő munkaállomás technikusok számára
20. ábra: Központi alapegység a konferencia vezérléséhez
A teljes vezérlés egy panel segítségével történik, amely tartalmazza az összes alapvető funkciót és képviseli a központi kezelőegységet.
