Arduino bemutató
Az Arduino Uno kártya egy mikrokontroller kártya, amely az ATmega328-on alapul.
- 14 digitális bemeneti/kimeneti tű (ebből 6 használható PWM (impulzusszélesség modulált) kimenetként),
- 6 analóg bemenet (amely digitális bemeneti/kimeneti csapokként is használható),
- egy 16 MHz-es kvarc,
- USB-csatlakozás,
- egy jack tápcsatlakozó,
- ICSP csatlakozó (áramkörön belüli programozás),
- és egy reset gombot.
Mindent tartalmaz, ami a mikrovezérlő működéséhez szükséges; Használatához és az induláshoz egyszerűen csatlakoztassa a számítógéphez USB-kábellel (vagy áramellátást biztosítson váltóáramú adapterrel vagy akkumulátorral, de ez nem feltétlenül szükséges, ha az USB-port szolgáltatja).
A jellemzők összefoglalása

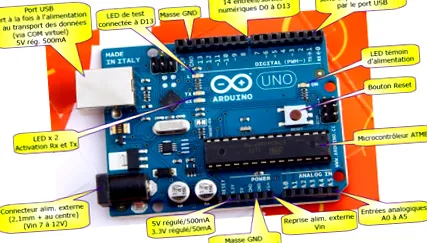

Az Uno kártya kitűzése
Az Arduino Uno kártya tápellátása történhet USB-csatlakozón keresztül (amely 5 V-ig terjed, akár 500 mA-ig is), vagy külső tápegységgel. Az áramforrást a kártya automatikusan kiválasztja.
A külső (nem USB) tápegység lehet hálózati adapter (amely általában 3–12 V feszültséget képes szolgáltatni 500 mA alatt), vagy akkumulátor (vagy újratölthető elem). A váltóáramú adapter csatlakoztatható úgy, hogy egy középső pozitív 2,1 mm-es dugót csatlakoztat a kártya aljzatának csatlakozójához. Az akkumulátorból vagy akkumulátorból érkező vezetékeket be lehet illeszteni a tápcsatlakozó Gnd (föld vagy 0V) és Vin (pozitív bemeneti feszültség) nevű kártya érintkezőinek csatlakozóiba.
A kártya 6–20 voltos külső tápegységgel működhet. Ha azonban a kártya kevesebb, mint 7 V feszültséggel rendelkezik, akkor az 5 V-os tű kevesebb, mint 5 V-os tápellátást kaphat, és a kártya instabil lehet. 12 V-nál nagyobb feszültség használata esetén a kártya feszültségszabályozója felmelegedhet és károsíthatja a lapot. Az Uno kártya áramellátásának ideális ajánlott tartománya 7 és 12 V között van. .
A tápkábelek a következők:
