Az alap, az oszlop és a Constructosu helikopter betonlap közötti kölcsönhatás

A csarnokoszlop, az ezt az oszlopot tartó alapzat és a helikopter betonpadlójának kölcsönhatását meg kell érteni és helyesen kell végrehajtani. Nagyon gyakran nem értik meg a köztük lévő interakciót, és hatalmas hibákat követnek el, amelyek anyagi kárt és jelentős pénzügyi veszteségeket okoznak. Ebben a cikkben szeretném elmagyarázni, hogyan kell felépíteni a helyes rendszert és miért. Ennek a rendszernek a megértésével helyes döntéseket hozhat. Ezenkívül meg fogja érteni, hogy nem mindegy, milyen sorrendben építi a betonpadlót és a fémszerkezetet.

Ez megtehető fordítva, feltéve, hogy az acéloszlop körül védőzóna marad. Ezt a területet puha anyaggal lehet kitölteni, amely nem teszi lehetővé, hogy a lemez mozgása befolyásolja az acéloszlop helyes működését. A magyarázat az előregyártott vasbeton oszlopokra is érvényes. Kezeljük a hőszigetelés problémáját is. Az alábbi rajzokon láthatjuk, hogy sárga színnel ábrázoltuk a hőszigetelést. Anyagi okokból nem támogatom a hőszigetelés nélküli vasbeton padlózat ötletét, de helyesen kell felszerelni.

Hogyan viselkedik a vasbeton födém?

A helikopter betonlapja nehéz eleme a csarnok tervének. Óriási erővel tágul és összehúzódik a hőmérséklet változásaival. A vasbeton födém tágulási együtthatójától függően helyet hagyunk az acéloszlop és a födém test között. Bármi is történik a lemezen kifejtett erőkkel, annak továbbítania kell ezeket az erőket az alapra és a földre. Ha a betonpadló nehézgépek használata következtében rezeg, ezeket a rezgéseket nem szabad átadni a tartó acéloszlopra, a tartószerkezetekre, a tetőre vagy esetleg darura.

Néha még nagyon kemény polimer szőnyegeket is használnak, amelyeket az alap és az acéloszlop közé helyeznek, hogy megvédjék az oszlopot a vasbeton padló maradék rezgéseitől. A betonlap súlya tíz, sőt száz tonna. Ezt a lemezt rezgik, verték, megrakják és kirakják, és nem ülhet a földön. A lemez alatt lévő talaj időben nem elég erős és stabil ahhoz, hogy megfelelően támogassa az ilyen dinamikus terhelést. Noha a talaj stabilizálására gyakran készülnek, ezek nem más, mint a stabil zsaluzat elérésére tett erőfeszítések.

Vegye figyelembe, hogy a vasbeton födémnek is meg kell alapozni. Nem elég, ha az oszlopnak van alapja, és figyelembe veszi, hogy a lemez az oszlop mellett a földön úszik. A következő alpontban látni fogjuk, hogy a betonoszlop és a padló ugyanazt az alapot használhatja, de nem kapcsolódhat egymáshoz. Sem az alaplap, sem az oszloplemez. De az oszlop alapja összekapcsolódik. Minden szerkezeti elem az alapzatban és a talajban lévő rezgéseket továbbítja, nem pedig egymás között. De főleg a mechanikus mozgások a lemezről érkeznek, és a pólus felé mennek.

Hogyan védjük meg az acéloszlopot?

Ennek az alpontnak a magyarázata a cikk legfontosabb része. Bár az alábbi képen nem látható, a kék színű acéloszlop tetején található a tető, a fém rácsok és a különféle világítási, emelt stb. Ha ezt a pólust lenyomják vagy eltalálják, akkor rezeg, és ezen erők egy részét átadja a csúcsoknak. Az oszlopot akaratlan nem axiális erőknek kell minden áron elkerülni. Ezt az oszlopot olyan elemként kell felfogni, amely egyedül áll az alapon, és nincs más felhasználása.

Minden rezgést és sokkot a vasbeton födémnek kell alátámasztania. Előfordul, hogy a vasbeton födémbe erősített acél védőburkolatokat helyeznek el, hogy megvédjék az oszlopot a véletlenül az oszlopba hajtott járművek és berendezések ellen. Lehetnek teherautók, targoncák, szekerek stb. A képen látható, hogy egy kis lyuk képződik az acéloszlop körül. Ha pontosan úgy építed meg a csarnokot, ahogyan ide rajzoltam, akkor el kell készíteni egy vízelvezető lyukat, vagy meg kell védeni az oszlopot egy környező anyaggal.

Gyakran előfordul vízszivárgás, áradás vagy a tűzrendszer beindulása, amelynek következtében a víz felhalmozódhat az üregben. Ennek az üregnek nem is kell nedvesnek lennie. Ezért általában előnyös, ha a födémt az oszlop köré öntik, majd néhány árkot bevágnak abba a betonba. Ezek a vágások legtöbbször helytelenek és nehezen ellenőrizhetők. Olyan helytelen, hogy külön cikket írtam az 1n-cu3and - Az ipari padlóburkolatok helytelenül vannak elhelyezve a fémszerkezettel kapcsolatban. Ezt a hibát is évekig követtem el, amíg meg nem tanultam a megfelelő kérdéseket feltenni.

Hol van a hőszigetelés helye a vasbeton födém alatt?

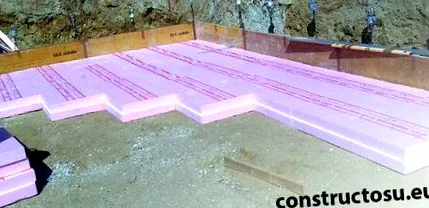

A hőszigetelés puha anyag, bármilyen kemény is. A vasbeton födém szerkezetileg nem támogatható ezen a hőszigetelésen. A vasbeton padló alatti hőszigeteléshez a leggyakrabban használt hőszigetelés az extrudált polisztirol vagy XPS. Nagyon nehéz, de nem elég kemény ahhoz, hogy évtizedekig bírja a tábla súlyát és terhelését. Arra a következtetésre juthatunk, hogy a vasbeton padlónak elég érintkezésben kell lennie az alapzattal ahhoz, hogy az alapzat alatt lévő talajban továbbítsa a rá ható erőket.

Soha ne helyezzen hőszigetelést a betonpadló és a betonalap közé. Az oszlopalap és a betonlap érintkezési pontját vagy területét megfelelően ki kell számítani. Ha az alapozás és a födém közötti érintkezési terület túl kicsi, akkor lehúzhatja az alapot, ha a csarnokban nagyon lecsökken a hőmérséklet. A hőszigetelés bizonyos mértékig alátámasztja a vasbeton födémeket, de nem számíthat rá. Azt is szeretném elmondani, hogy a hőszigetelést alul védeni kell a talaj nedvességétől. Ez a hőszigetelés gyakran a rágcsálók játszótere.

Ezért a talajt meg kell keményíteni, és egyfajta homok, kavics és kő keveréket kell elhelyezni a lábnyomterületen, mielőtt a PVC fóliát és a hőszigetelést felszerelnék. A hőszigetelő panelek fektetésekor próbáljon olyan körültekintő és aprólékos lenni, mint a ház falának hőszigetelésénél. Ragasztóval kell a helyükön rögzíteni, mert támogatni fogják a vasalást, a betont, a munkásokat és a beton kiöntéséhez szükséges elemeket a padlónak szolgáló betonlaphoz kialakított zsaluzatban.

A mindkét terhelést támogató alap

A két terhelést, amelyre vonatkoznak, a pólus és annak teljes terhelése fejezi ki. Képzelje el, hány tíz vagy akár száz tonna van támogatva ezen az alapozó elemen. Hogy a dolgokat még bonyolultabbá tegyük, ezek az elemek is rezegnek, így dinamikus terheléssel járunk. A leendő építkezés helyszínén végzett geotechnikai tanulmánytól függően meghatározzuk az alapozás típusát és alakját. Nyilvánvalóan nem fogom tudni példázni, hogy miként kell felépítenie az alapot, mert a helyzet földönként eltérő.

De azt szeretném ajánlani, hogy használja a cikkben ismertetett ismereteket az oszlopos alapokkal kapcsolatos általános elképzelésekről. Az ilyen típusú alapok drágábbak, mint a talpúak, de megengedem, hogy elmagyarázzak egy esetet anélkül, hogy tudnám, milyen talajra épül a csarnok. Az acéloszlopot mereven össze kell kötni az alapozással, de a vasbeton födémet nem szabad összekötni, hanem csak támasztani. Az oszlop és a betonlap közötti távolságnak nagyobbnak kell lennie, mint a födém maximális tágulása az oszlop irányában. A lemez nem ütközhet az oszlopra, annak csavarjaira vagy az oszlop mereven összekapcsolt elemeire.

A cél az, hogy a betonlap mindig az alapon maradjon. Általános szabály, hogy az alapítvány elszámolást szenved, ha nem döntött alapot használnak. De rendben van, mert a vasbeton födém az alapon nyugszik, és mindhárom elem, az oszlop, az alap és a betonlap együtt mozog. Ha az alapzat lemegy, és a tábla fent marad a hőszigetelésen, akkor valami nagyon nincs rendben a csarnok oszlopát tartó alappal. Számos mondanivaló van ebben a témában, de itt most megállok.

Acéloszlop magas alapra szerelve

Szeretnék leírni egy másik helyzetet, amely több szempontból is némileg előnyös. Fentiekben leírtam egy gyakori esetet, amikor az alapzat és az oszlop érintkezési pontja a padló szintje alatt van. Ezután egy másik esetet szeretnék megvizsgálni. Ebben az esetben az alap egy rövid, akár 2 méteres oszloppal felfelé nyúlik. Erre a vasbeton hosszabbítóra felszerelhetjük a vasbeton oszlopot. Az ilyen konstrukcióknak az az előnye, hogy a szerkezet kevésbé érzékeny az autók vagy targoncák hatására.

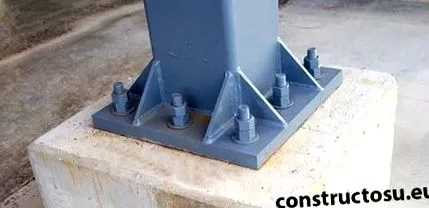

További előny, hogy a vasbeton meghosszabbítás megvédi az oszlopot az árasztástól vagy a vegyi anyagoktól, amelyek súlyosan érinthetik egy acél elemet. Ilyen megoldásokat gyakran találnak mezőgazdasági, vegyipari, állattenyésztési stb. Környezetben. A megoldás valamivel drágább, és kissé nehezebb megépíteni. Az alábbi képen látható csavarok az alapozáshoz rögzített acéldarab részét képezik. Nincsenek önállóan beillesztve a betonba, de szorosan kapcsolódnak ennek a rövid oszlopnak a megerősítéséhez.

Ez a különleges helyzet az általam fent említett szabályokat követi. A vasbeton lapot nem szabad ehhez a rövid vasbeton oszlophoz rögzíteni. Az ipari padlóként szolgáló helikopteres betonlap és a rövid vasbeton oszlop között elegendő hely lesz a födém kitágulásához és összehúzódásához. Semmi sem változik ezen elemek kölcsönhatásában, az egyetlen különbség az, hogy az acél fenn van. Azért hoztam ezt a példát, hogy megértsétek, hogy az alapot is védeni kell a tányértól. Igen, a fenti képen az építkezés nincs megfelelően végrehajtva.

---
