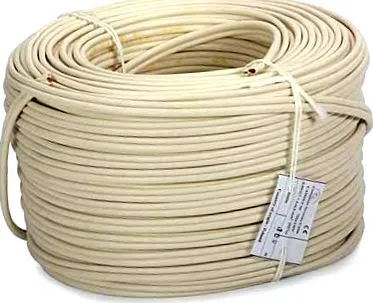

CCTV kábel CAMSET 50 3

100 m dob
(méretek: átmérő 31cm; 17cm, súly: 10,7kg)

a legjobb minőségű anyagokat és a gyártási normák szigorúságát a kábel 6 év garanciája tükrözi .
réz árnyékolás 92% -os lefedettséggel,
két rézhuzal, 230 V AC feszültségig, 0,50 mm 2 átmérővel (mindegyik),
széles hőmérsékleti tartomány, amelybe beépíthető és használható,
előzetes minőségi tesztek és a végtermék alapos tesztelése,
méret STAS RG-59; a központi vezető átmérője - 0,59 mm, árnyékoló átmérője - 3,7 mm, külső átmérője - 6,15 mm,
felvételeket
Három változat áll rendelkezésre: 100m M6000_100 (tekercs), 200m M6000_200 (tekercs), 500m M6000_500 (dob).

Csak CAMSET M6000 - koaxiális kábel,
CAMSET 50 M6050 - koaxiális kábel kiegészítő tápvezetékekkel, 0,5 mm 2 átmérővel,
CAMSET 100 M6100 - koaxiális kábel 0,5 mm 2 1,0 mm 2 átmérőjű kiegészítő tápvezetékekkel .

A CAMSET 100 M6100 kábelt ajánlatos olyan helyzetekben használni, amikor a feszültségesés miatt túllépik a CAMSET 50 M6050 kábel maximális hosszát (kamerák esetében a megengedett legnagyobb 10%, a probléma még élesebbé válik, ha termosztátokat használnak).

A CAMSET solo M6000, CAMSET 50 M6050, CAMSET 100 M6100 az európai normáknak megfelelően lett tervezve és gyártva: EN 50395: 2005, EN 50396: 2005, EN 60228: 2005, EN 60811-1-2, EN 50117-2-4: 2005/A1: 2008, IEC 1196-1, EN 501117.

A garancia minden gyártási hibára kiterjed, például nem megfelelő anyagok használatára vagy a műszaki folyamatra .

A gyártó garantálja az alábbiakban meghatározott paraméterek stabilitását legalább hat éven keresztül, feltéve, hogy ezt a kábelt a hatályos európai szabványoknak megfelelően és az általuk megadott paramétereken belül (többszörösen) csomagolják, szállítják, szerelik és működtetik.
Specifikációk).

A CAMSET solo M6000, a CAMSET 50 M6050, a CAMSET 100 M6100 80 rézhuzalból készült árnyékolással rendelkezik, egyenként 0,20 mm átmérőjű, így 92% -os lefedettséget biztosít. Az ilyen sűrű árnyékolás megfelel a legmagasabb követelményeknek és nagyon hatékony árnyékolást biztosít. Ez megvédi a jelet a külső interferenciától, és nem teszi lehetővé a kábeljel továbbítását. A piacon különféle kábelek találhatók, különböző paraméterekkel. Egy közepes minőségű kábelnek 64 huzalból álló árnyékolással kell rendelkeznie, amelyek vastagsága 0,15 mm. A Dipol által kínált kábelek több árnyékolóhuzalt is tartalmaznak, amelyek mind rézből készülnek (a népszerűbb, de korróziónak és degradációnak kitett alumínium helyett).

A CAMSET solo M6000, CAMSET 50 M6050, CAMSET 100 M6100 gyártási folyamat során nagyon gondosan tesztelik, majd nagyon szigorú minőség-ellenőrzésen mennek keresztül. Az ellenőrzési paramétereket a fent bemutatott hatályos szabályok határozzák meg.

PVC szigetelési szilárdsági teszt (szakítópróba öregedés előtt és után egy speciális helyiségben: 100 o C/168 óra, -30 o C/20 óra),
nyomószilárdság 80 o C-on,
szigetelési ellenállás 4,2 kV AC és 6,3 kV DC mellett,
a kábel ellenállása a csavarási vizsgálatoknak alacsony hőmérsékleten (-55 o C),
a vezetők közötti ellenállás mérése (min. 500 Mohm)
2 kV AC vezérlőfeszültség ellenállása egy percig (vízbe merítés után),
impedancia mérés,
kapacitásmérés
a tápvezetékek szigetelési ellenállása legalább 600 V.

A CAMSET solo M6000, CAMSET 50 M6050, CAMSET 100 M6100 beltéri alkalmazásokhoz készültek (nem UV-védettek). -40 és +70 o C közötti hőmérsékleten használhatók (0 és +50 o C közötti hőmérsékletre szerelhetők). A szigetelés fehér PVC-ből készül (a kültéri kábeleket általában a fekete PVC-ből álló szigetelés különbözteti meg).

Az M6000 szóló CAMSET kábel, valamint a CAMSET 50 M6050 és a CAMSET 100 M6100 koaxiális részei 0,59 mm átmérőjű központi rézvezetéket tartalmaznak. A kábelek kompatibilisek az összes RG59 aljzattal.
Néhány gyártó olcsóbb kábeleket kínál rézacélból készült központi vezetővel. Ez a szerkezet nagymértékben növeli a csillapítást azáltal, hogy csökkenti a maximális távolságot, amelyet a minőségi CCTV képek továbbíthatók. Valójában ezek a kábelek sokkal merevebbek és nehezebben telepíthetők.
