Egyetlen erősítő (TDA7293 és TDA7294)
Egyetlen erősítő (TDA7293 és TDA7294): 100 W TDA7293
Folyamatos kísérletek és új áramköri megoldások kutatása lehetővé tette számunkra, hogy egy nagyon jó minőségű, nagyon univerzális erősítőt hozzunk létre a TD7293 vagy a TDA7294 mikrokapcsolaton alapulva. Az összes többi áramköri megvalósítástól eltérően ez az erősítő opció lehetővé teszi mind a nem invertáló, mind az invertáló bemenet használatát.
Ezenkívül az erősítőbe egy szabályozót vezetnek be, amely lehetővé teszi, hogy simán váltson át egy tipikus üzemmódról feszültségvezérelt áramforrás (ITUN) üzemmódra, azaz hangszórórendszerrel koordinálja a maximális erősítőt, és teljesen új és jobb hangot kapjon.

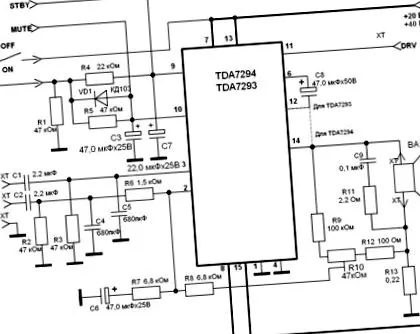

A tápfeszültségek széles skálája lehetővé teszi egy 20–100 W teljesítményű és legfeljebb 50 W teljesítményű erősítő felépítését a TDA7294 kávéfőző számára. a nemlineáris torzítás nem haladja meg a 0,05% -ot, ami lehetővé teszi, hogy ezek alapján az erősítőt Hi-Fi-ként osztályozzuk. A kapcsolási rajzot az 1. ábra mutatja.
A chipen lévő erősítő műszaki jellemzői:
| TDA7293 | TDA7294 | ||
| Tápfeszültség | ± 12… ± 50V | ± 10… ± 40 V | |
| Max. Kimeneti teljesítmény 4 ohm, 0,5% THD mellett | 80 W (± 29 V) | 70 W (± 27 V) | |
| Maximális kimeneti teljesítmény 4 Ohm terhelés mellett, 10% THD mellett | 110 W (± 30 V) | 100 W (± 29 V) | |
| Maximális kimenő teljesítmény terhelésenként: 8 Ohm, THD 0,5% | 80 W (± 37 V) | 70 W (± 35 V) | |
| Maximális kimenő teljesítmény terhelésenként 8 Ohm 10% THD mellett | 140 W (± 45 V) | 100 W (± 38 V) | |
| THD Pout esetén 0,1–50 W a 20… 15000 Hz tartományban | Letapogatási sebesség | 15 V/μS | 10 V/μS |
| Bemeneti ellenállás legalább | 100 kOhm | 100 kOhm |
