Gyújtási áramkör
Gyújtási áramkör
Gyújtási áramkör magnetákkal
A gyújtás az a funkció, amely meggyújtja a henger belsejében található levegő/üzemanyag keveréket. Ezt a műveletet egy szikra hajtja végre a gázkeverékben, nagy potenciálkülönbséggel, 10-15 000 volt nagyságrendű. Ezt a szikrát egy gyújtógyertya hozza létre, amelyet egy nagyfeszültségű elektromos áramot biztosító generátor táplál.
A gyújtási áramkör a következőkből áll:
- 2 egyidejűleg és függetlenül működő magnetó;
- 2 gyújtó rámpa, amelyek általában árnyékolt kábelekből állnak a nagyfeszültségű áram továbbítására a gyújtógyertyákra;
- Hengerenként 2 gyújtógyertya, amelyek mindegyike magneto-hoz van csatlakoztatva;
- 1 magneto vezérlés és leállító választó.

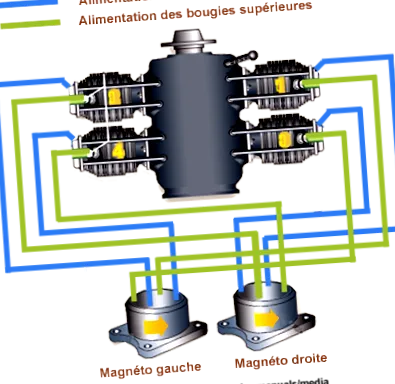

A kábelek a jobb felső és a bal alsó gyújtógyertyáktól a bal és a bal felső és a jobb alsó gyújtógyertyákig a jobb oldali mágnesszelepekig futnak.
Az áramkörök kiválasztásához a műszerfalon található négyállású választót használjuk:
- KIKAPCSOLJA a vágott magnetosz két áramkörét;
- 1 kiválasztott "egy" magneto áramkör;
- 2 kiválasztott "két" magneto áramkör;
- BE vagy MINDKETT a kiválasztott két áramkör (érintkező).
Mágnesek
A repülőgép-hajtóműveknél használt mágnesek a motor által hajtott autonóm szervek. Lehetnek egy- vagy kettős típusúak. Az egyetlen típusú mágnes kialakítása integrálja a szerelvényt: megszakító, forgó mágnes, tekercs és elosztó (balra lent) egy házban. A kettős típusú magneto (jobbra lent) egyetlen hajtófogaskerékkel rendelkezik, és két magnetot integrál egy házba. A forgó mágnes és a bütyök mindkét mágnessel közös, de a megszakítók és tekercsek külön vannak. Két külön elosztó egység van felszerelve a magneto elembe.
A magneto szakasza
A Slick Snap Magneto felrobbant nézete
A magneto vázlatos rajza
Működési elv
A működési elv vizsgálatához az úgynevezett forgó mágneses mágneset használjuk. Lényegében a következőket tartalmazza:
- Mágneses áramkör;
- Elektromos áramkör.
A mágneses áramkör a következőkből áll:
- patkó alakú puha vasszerkezet, amelynek ágai konkáv részt alkotnak.
- állandó mágnes acélban, nagyon erős mágnesezettséggel.
Ez a speciális alakú mágnes virágokat hordoz és forog a patkó ágai között. A mágnes és a puha vas közötti térnek a lehető legkisebbnek kell lennie.
A puha vaskeretet a mágnes által előidézett mágneses fluxusnak teszik ki, amelynek intenzitása a általa elfoglalt pozícióval változik. A mágnes forgása gyors változásokat okoz a mágneses fluxusban a mágneses áramkör felső részét képező puha vasmagban.
Ha a mágnes az alábbi A. ábrán látható helyzetben van, akkor a tekercsmagon keresztül a mágneses erő vonalak száma maximális, mivel két ellentétes mágneses pólus tökéletesen illeszkedik a póluscipőkhöz.
Amint a mágnes eltávolodik erről a helyzetről, a tekercs magján áthaladó fluxus mennyisége csökkenni kezd. A semleges 45 ° -os helyzetben az összes fluxusvezeték rövidzárlatos, és a tekercsmagon nem folyik fluxus - az alábbi B ábra.
