Az erõsítõkkel kapcsolatos régebbi cikksorozat (link1, link2) folytatása érdekében visszatértünk egy útmutatóval az erõsítõ/hangszórók legboldogabb kombinációjának megválasztásához, valamint egy sor további információval a paramétereikrõl.
impedancia
Minden hangszóró rendelkezik névleges bemeneti impedanciával (4, 8, 16 ohm, stb.) - a hangszóró "átlagos" impedanciájára utal, amelyet később felhasználunk a megfelelő erősítő kiválasztására.
Minden erősítő impedanciája van MINIMÁLIS Kimenet. Ez azt jelenti, hogy ha azt mondjuk, hogy egy erősítő minimális impedanciája 4 ohm, akkor képes fogadni legalább 4 ohmos hangszórókat - nem okoz gondot a 8 ohmos vagy annál nagyobb hangszórók vezetése, de az a teljesítmény, amelyet képes lesz Az ajánlat a felére csökken a hangszóró impedanciájának minden megduplázódása esetén. Elemezzünk egy konkrét esetet, illetve az Alto MAC 2.3 erősítő specifikációit:
- RMS teljesítmény (EIAJ): 2x360W @ 8 Ohm; 2x720W @ 4 Ohm; 2x1200W @ 2 Ohm; 1x1350W @ 8 Ohm - 1x1600W @ 4 Ohm
Észrevehető, hogy a hangszóró minimális impedanciája, amelyet el tud fogadni, 2 ohm, a 2 kimeneti csatorna (sztereó, praktikus) független használata esetén, és csak 4 ohm, ha hídban (mono) használja. Érdemes megjegyezni azt is, hogy az impedancia minden megduplázódása esetén a felére csökkent a teljesítmény, amelyet a hangszórónak tud nyújtani - kivétel a hídban történő használata. Kicsit később visszatérünk a kínált teljesítményre, de először néhány szót a hangszórók behelyezéséről vagy párhuzamosításáról, valamint arról, hogy ez hogyan befolyásolja az impedanciát.
A hangszórók soros vagy párhuzamos csatlakozásának ebből eredő impedanciája

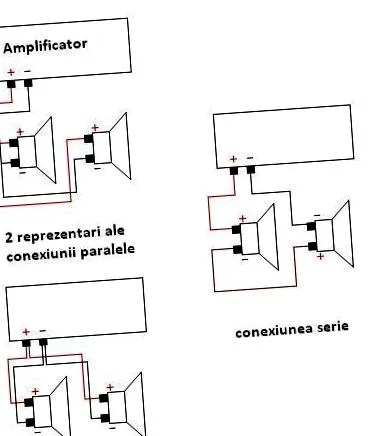

Először is, egy kis diagram annak tisztázására, hogy mit jelentenek a soros és párhuzamos kapcsolatok elektromos szempontból:
A bal oldali két ábrázolás ugyanarra a dologra, illetve párhuzamos kapcsolatra utal, de kétféleképpen jelenik meg (mindkettő fizikailag lehetséges, azonos eredményekkel).
És most, mi történik az impedanciával ezek mindegyike esetében:
- soros kapcsolat esetén a behelyezett hangszórók vagy hangszórók impedanciái hozzáadódnak; például, ha a 2 hangszóró-ábrán egyenként 4 ohm van, akkor az impedancia, amelyet az erősítő "érez", 8 ohmos lenne
- párhuzamos csatlakozás esetén a számítás kissé bonyolult (Z a hangszóró/hangszóró egység teljes impedanciája, és Z1… Zn mindegyik impedanciája):
- azonban egy egyszerűbb lehetőség, ha a hangszórók vagy hangszórók impedanciája megegyezik: ossza el egyikük impedanciáját a hangszórók teljes számával (tehát ha 2 db 4 ohmos hangszórót helyeznénk be, akkor az eredő impedancia 2 lenne. ohm)
polaritás
Amint a fenti ábrán, valamint több hangszórón észrevette, a + és - jelölések megjelennek a csatlakozási terminálokon (vagy "pozitív" és "negatív", mi is észrevettük), amelyeket általában piros színnel jelölnek a "+" kifejezésre fekete a "-" kifejezéshez.
Mi történik, ha mondjuk a „+” erősítőt csatlakoztatjuk az akusztikus burkolat „-” jeléhez? Ha csak egy hangszórót használnak, semmi sem baj. Ha a második hangszórót hasonló módon csatlakoztatjuk (+ - -), akkor semmiség semmi baj. A rendszer tökéletesen fog működni, mint például a szokásos esetben, amikor mindent úgy csatlakoztattam, ahogy kellett (például a fenti ábrán).
A probléma akkor jelentkezik, amikor két vagy több hangszórót csatlakoztattak ugyanahhoz az erősítőhöz fordított polaritással (az egyik "+" - tal az erősítő "+" - jához, a másik "+" - val az erősítő "-" - jéhez). Ebben a pillanatban a beszélők egymással ellentétes irányban fognak cselekedni - amikor egyikük "előrelép", a másik "kivonul" ("antifázisban vannak", ahogy mondani szokták), ami egy bizonyos frekvenciától felfelé nem problematikus, de ami alacsony és közepesen alacsony frekvenciákon komoly problémákat okoz - bizonyos frekvenciákon gyakorlatilag jelentős törlések fordulnak elő, és a rendszer óriási veszteséget okoz az alacsony frekvenciákra adott válasz szempontjából.
Ezért nagyon fontos ellenőrizni, hogy a hangszórók megfelelően vannak-e csatlakoztatva az erősítőhöz. És amikor úgy érzi, hogy egy rendszer alacsony frekvenciája eltűnt, vagy túl kevés ahhoz, hogy azt képes legyen reprodukálni (ismeretlen rendszer esetén), akkor van egy további lehetősége az ellenőrzésre. Figyelembe véve, hogy ez a polaritásváltás az erősítő előtt is előfordulhat, például szimmetrikus ("kiegyensúlyozott") kábelek esetén a két fordított jelvezetővel - szenvedtem, beleértve a megvásárolt kábeleket is, "minőség".
Erősítő teljesítmény
Számos módszer létezik, amelyekkel a gyártók (kisebb-nagyobb őszinteséggel) megadhatják az erősítő teljesítményét. Ezek közül megemlítünk 3 leggyakoribbat és azok variánsait.
Alapvetően, ha a gyártó megadja az energia specifikációit, akkor (általában) arra a feszültségre utalnak, amelyet az erősítő a kimeneten, egy bizonyos impedanciájú hangszórón, egy bizonyos ideig és egy bizonyos torzítás. Ez utóbbi két tényező, bár a legrejtettebben szerepelnek az erősítők specifikációiban, a legfontosabbak annak tényleges képességeinek méréséhez. Gyakran, különösen a rövidített telephely-specifikációkban, a vizsgálati módszert nem említik - egy olyan specifikáció, mint például a "2 x 1000 W 2 ohmnál", nincs tényleges értéke, ha nem vesszük figyelembe a fent említett két utolsó tényezőt. Ezért gyakran tanácsos keresni a megfelelő berendezés online kézikönyvét, gyakran lehetősége van felhasználható értékeket találni, amelyeket a gyártó gondosan elrejt a többi specifikáció között.
Először is, egy kis zárójel: az erősítő által fogyasztott teljesítmény, amelyet szinte általában a hátán említenek (általában a tápkábel közelében), nincs közvetlen kapcsolatban az általa nyújtott energiával. A hálózat által a maximális kimenő teljesítmény biztosításához felhasznált maximális teljesítményre, a szabványos zenei jel reprodukciójára való felhasználásra utal. Figyelembe véve, hogy bármely erősítő hatékonysága 100% alatt van (gyakran jóval alacsonyabb), a felajánlott teljesítmény jóval alacsonyabb lesz, mint az elfogyasztott teljesítmény.
Zenei erő (PMPO). Ez egy olyan kifejezés, amelyet általában már nem használnak, a múlt századra emlékeztet, amikor még nem szabványosították az erősítő által biztosított teljesítmény mérésének módszerét. Alapértelmezés szerint a mérési módot a lehető legnagyobb mértékben kényszerítették abszolút fantasztikus eredmények elérése érdekében papírra, de semmi érték nélkül - emlékszem egy kicsi rádiókazetta-lejátszóra, 2 MAXIMUM 3 hangszóróval. ! Bár egy ilyen specifikációnak általában nem szabad megjelennie, mégis előfordul, hogy megtalálható, akár régebbi, akár alacsony őszinteséggel rendelkező gyártók felszerelésén. Elvben, ha ragaszkodik az ilyen specifikációk használatához, ossza fel a 8-12 közötti értékekkel, és talán megközelítheti a valódi specifikációkat.
Csúcsteljesítmény (csúcsteljesítmény, pillanatnyi teljesítmény). Arra a maximális teljesítményre utal, amelyet az erősítő rendkívül rövid ideig képes torzítás nélkül biztosítani. Sajnos ez még mindig nem túl hasznos módszer az effektív teljesítmény mérésére, mert az erősítőt nem egy másodperc töredékéig fogja használni (amelyet ezzel a módszerrel teszteltek), hanem több órán keresztül. Ezután, ha hasznos értékre akar törekedni, ossza el kb. 2-es szorzóval.
RMS teljesítmény (RMS teljesítmény, EIA, EIAJ, FTC stb.). Bár a kifejezés műszakilag helytelen (nincs RMS teljesítmény), ez a legmegfelelőbb lehetőség az erősítő képességeinek mérésére. Alapvetően szinuszos jel használatára utal ebben a tesztben - bár a zenei jel nem csak szinuszos jel, ennek a tesztnek a használata áll a legközelebb a valósághoz a teszt standardizálásának módszeréhez.
A módszer alkalmazásának nehézségei abból adódnak, hogy az elért torzítás szintjét nem mindig határozzák meg, ami még nagyobb zavart okoz.
alapértelmezett KHV (J) - arra a teljesítményre utal, amelyet egy erősítő képes biztosítani, amely átlagos sávjelet fogad a bemeneten (általában 1 kHz), 1% harmonikus torzítással. Általában 10-20% -kal optimistább, mint a következő módszer.
alapértelmezett FTC - állandó tesztjelet használ, széles frekvenciasávval (20Hz-20kHz, vagy amelyet a gyártó erősítő képességként határoz meg), a kimeneti torzítás nem nagyobb, mint a megadott. A mérési módszerek közül a legőszintébb, és nem meglepő, hogy a legkevésbé használt.
Van még egy kicsi, de jelentős különbség a két szabvány között - a másodikhoz az erősítő fűtési ideje, valamint a megfelelő 2 ohmos teszt üzemmódban legalább 5 perces későbbi működés szükséges. Figyelembe véve, hogy a különféle gyártók erősítőinek többségénél (egyesek például "B" betűvel kezdődnek) a 2 ohmos működés a túláramvédelem határán van, csak EIA értékeket adnak ami lehetővé tenné számukra a 2 ohmos funkcionalitás megemlítését, bár a gyakorlatban ez nem igazán igaz. Tekintettel azonban arra, hogy a zenei programot általában jobban elviseli az erősítő, és soha nem fogjuk tartani a lehető legnagyobb mértékben (remélem!), Tegyük fel, hogy ezeknek az erősítőknek a többsége még mindig 2 ohmos, de teljesítményen működik mondjuk 25% -30% -kal alacsonyabb, mint az EIA mérésekkel kapott.
Visszatérve a való világra, nem ritka, hogy a leírásokban megtalálnak egy EIA vagy FTC specifikációt. Az egyik módszer e szabványok megközelítéséhez az, hogy megnézzük az adott berendezés kézikönyvét, legalábbis megpróbáljuk megtalálni a tesztek után kapott harmonikus torzításokat.
