Használati utasítás hoer-wege DAC-UP-CS4398
Összegzés: A kártya három szakaszra oszlik: 1) tápegység, 2) digitális bemenet, interfész, mintavétel-átalakító, órajel-generátor és DA-átalakító, és 3) analóg kimeneti fokozat. A 2. és 3. szakasz (ha szükséges) külön transzformátorokkal szállítható, mivel az alapok a táblán vannak összekötve. 100VA RK transzformátor külön tekercsekkel a digitális és analóg részhez. A transzformátor szekunder vezetékei a táblán lévő forrasztószemeken keresztül vannak összekötve.
A digitális rész kb. 9 volt AC/400mA feszültséget igényel. Nagyobb feszültség esetén győződjön meg arról, hogy a transzformátor csatlakozása mellett lévő + 5 V-os szabályozó felmelegszik. Az analóg rész kb. 9 V AC/400mA feszültséget igényel, akkor ne válasszon nagyobb feszültséget, különben csak a +/- 8 V-os szabályozó fog feleslegesen felmelegedni!
Telepítés: A 100VA-RK transzformátor áramellátással és kábelbiztosítékkal (1A-T) van ellátva, a szekunder vezetékek megfelelően meg vannak csavarva. Forrasztja a két piros kábelt 9 V AC feszültségen, a két zöld kábelt 12 V AC feszültségen, és forrassza a fehér kábelt a földelő csaphoz. Most csak csatlakoztassa a cinch aljzatot a "Digital-In" két érintkezõhöz, a kábel árnyékolása a "GND csaphoz" tartozik. Helyezze az áramköri lapot és a transzformátort egy vastag újságra vagy valami hasonlóra, csatlakoztassa a digitális kábelt, kapcsolja be a meghajtót, és csatlakoztassa a DAC-UP-CS4398-at a hálózatra, kész.
Ha a digitális kapcsolat megfelelő, akkor a LED világít HIBA a LED rendben és a relék lehetővé teszik a kimeneteket. Az audiokábelek csatlakoztatása után a DAC-UP-CS4398-nak most már megfelelően kell működnie.

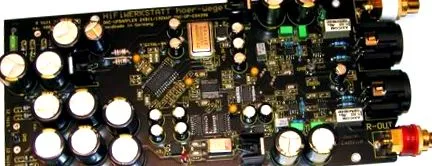

A DAC-UP-CS4398 kártya fényképe, az RK transzformátor balra van csatlakoztatva, az analóg kimenetek, az RCA és az XLR jobb oldalon vannak.
A táblákat 100VA RK transzformátorral és digitális bemenettel együtt készen szállítjuk, így nem kötelező minta is lehetséges.
Az áramkör leírása: Tartsa a tábla alkatrészeit felfelé, a transzformátor csatlakozásait pedig bal oldalon. A tábla "első harmada" tartalmazza az áramellátást, majd a digitális rész következik. A tábla "utolsó harmada" az analóg kimeneti szakaszhoz tartozik. A jól ismert PANASONIC-FC kondenzátorokat "a feszültségszabályozók előtt" használják, az új, lényegesen kisebb ellenállású, PANASONIC-FM kondenzátorokat a szabályozók után "először" használják.
Az áramköri lapon csak az található meg, ami feltétlenül szükséges. A jelutak a lehető legrövidebbek, az összes modul bonyolultan szét van választva egymástól és az áramellátástól.
A digitális bemenet szakasz a tetején lévő nagyjából a tábla közepén lévő két csatlakozócsapból áll, itt vagy egy cinch aljzatot forrasztanak kábellel, vagy (opcionális) van 5 digitális bemenet, 1 x OPTO, 3 x WBT-CINCH és 1 x egy kis táblán BNC. A bemenet kiválasztása relén és váltókapcsolón keresztül történik, amely egy LED-ekkel együtt egy másik áramköri kártyára van felszerelve. A 230 V-os hálózati kapcsoló egy harmadik áramköri kártyán található
Relé van elhelyezve. A házba történő beépítéskor az egyik lapot a forgókapcsolóval csavarják a hátsó panelre, a másik két lapot pedig elölre.
Alternatív megoldásként a bemenet kiválasztása természetesen "passzívan" is elvégezhető egy mechanikus kapcsoló segítségével, majd a megfelelő kábeleket (csak a "forró" vezetőt) az aljzatokból közvetlenül a kapcsolóhoz, majd onnan a DAC-UP-CS4398 kártyához vezetik, az aljzatok tömegét egyesítik és külön vezetik az áramköri lapra.
Digitális interfész és mintaváltó: A digitális adatokat a CRYSTAL CS8416 készülékkel fogadja és bontja, mielőtt az új órajel megtörténne. Az adatátvitel a CS8416-ról az AD1896-ra és a CS4398 DA átalakítóra ellenállásokon keresztül zajlik, amelyek az IC-k bemeneti kapacitásaival együtt felüláteresztő szűrőt alkotnak, és így csökkentik az interferenciát és a túllépéseket. A digitális adatok új 1 master órája az AD1896-ban lévő 30 MHz-es kristályoszcillátor, a 2-es master órajel pedig a 24,576 MHz-es kristály, amely a DA átalakítót figyeli és biztosítja az új bit és L/R órát.
A "ERROR" LED világít, ha a bemeneti jel zavart vagy sem, akkor világít, ha a bemeneti jel hibátlan a LED "OK", ezzel párhuzamosan a kimeneti reléket vezérlik, amelyek egyébként nem szakítják meg a jelutat, hanem egyszerűen összekötik a "forró" vezetékeket a földdel. Ha a DAC-UP-CS4398 soha nem működik, kapcsolja ki, és várja meg, amíg a kondenzátorok lemerülnek (kb. 1 perc), majd kapcsolja be és csatlakoztatva a jelforrást.
24bit/192kHz DA átalakító: A CRYSTAL CS4398 az egyik több bites delta-sigma konverterek, és 24 bit/192 kHz-ig képes feldolgozni. Az átalakító külön + 3,3 V feszültségellátással működik. Kb. 1,7 V feszültség áll rendelkezésre analóg kimeneti jelként kész.
Csatornától elválasztott analóg kimeneti fokozat: A CS4398 "lead egy" differenciál kimeneti jelet, amelyet az első OP-AMP összegez a lehetséges közös módú interferencia csökkentése érdekében. A második fokozat szorosan tolerált ellenállásokkal és WIMA FKP kondenzátorokkal hajtja a szűrőt, a 3. és 4. fokozat biztosítja a nem invertált (= RCA-Cinch) és az invertált jelet alacsony impedanciával az XLR kimenet szabványos csatlakoztatásához.
A kimeneti impedancia egyenként 50 ohm, mindkét kimenetnél +/- 3 volt a teljes szint (= 0 dB) +/- 250 mA-ig. Elektromosság ! A kimeneti fokozat sávszélessége a szűrő után körülbelül 2 MHz. a forgási sebesség 600 V/µs körül van .
A némítás 2 relével történik, a jelút nem szakad meg. Mivel a jelútban nincs összekapcsoló kondenzátor, a táblán csatornánként van egy trimmer, amellyel a kimeneten lévő DC feszültség szabályozható (szükséges a CS4398-hoz).
Tápegység: A DAC-UP-CS4398-hoz illeszkedő, egy speciálisan a HiFiWERKSTATT számára gyártott, részben kapszulázott 100 VA RK transzformátor található, amely rögzítő anyaggal van ellátva (M6x35 csavar és alátét).
A 100VA RK transzformátor már rendelkezik az elektromos vezetékkel és egy kábel biztosítékkal (1A-T), a szekunder vezetékek megfelelően meg vannak csavarva. Forrasztja a két piros kábelt 9 V AC feszültségen, forrasztja a két zöld kábelt 12 V AC feszültségen, és forrassza a fehér kábelt a földelő csaphoz. Helyezze az áramköri lapot és a transzformátort egy vastag újságra vagy valami hasonlóra, csatlakoztassa a digitális kábelt, kapcsolja be a meghajtót, és csatlakoztassa a DAC-UP-CS4398-at a hálózatra, kész. Ha a digitális kapcsolat megfelelő, akkor világít LED HIBA a LED OK, és a relék lehetővé teszik a kimeneteket. Az audiokábelek csatlakoztatása után a DAC-UP-CS4398-nak most már megfelelően kell működnie.
Adatszolgáltató: Minden digitális eszköz 32-vel ? 96 kHz mintavételi frekvencia (beleértve az audio DVD-lejátszókat és a műholdas vevőket). A digitális kimenetnek meg kell felelnie az S/P-DIF szabványnak. Elvileg például bármely digitális kimenettel rendelkező CD-lejátszó alkalmas, de:
Minél jobb a hajtás, annál jobb az eredmény.
A legjobb DA átalakító is csak azt tudja átalakítani, amit a "forrás" szállít !
A HiFiWERKSTATT hoer-wege javaslatokat tartalmaz, lásd a CD-lejátszók alatt, hogyan lehet az olcsó lejátszókat kiemelkedő CD-meghajtókká alakítani. Kérésre a CAMBRIDGE és az ONKYO CD-lejátszókat kapjuk egy hoer-wege átalakító készlettel, a hoer-wege MASTER-CLOCK-szal, kapcsolási rajzkal és részletes utasításokkal; természetesen az eszközöket is teljesen módosíthatjuk.
De sok más eszköz kapcsolási rajzát is ellátjuk jelölésekkel, amelyek jelzik, hogy a jobb hangzás érdekében mely alkatrészeket kell kicserélnie. Az alkatrészeket a legjobb minőségben szállítjuk egyidejűleg (pl. PANASONIC FC/FM kondenzátorok, WIMA fóliák, BurrBrown OP-k stb.), Beleértve a szigetelőanyagot és a jobb tápkábelt is. Ez az egyedi forrasztási szolgáltatás részletes utasításokkal jelenleg 160.- EURO-ba kerül. További információ: CD módosítás.
Betörési idő: A DAC-UP-CS4398 telepítési ideje kb. 3 nap. Ezt követően nem szükséges véglegesen "élve" hagyni az áramkört. A kiváló minőségű alkatrészek miatt a teljes hangpotenciál elérése csak néhány percet vesz igénybe.
Telepítés házba: Nem kell, de ajánlott, és az árnyékolás miatt jobban hangzik. A DAC-UP-CS4396 illeszkedik a 100 VA RK transzformátorhoz az elegáns, 44 mm-es "magas" házban (435 mm W + 300 mm D). Az áramköri panel méretei: 100 mm W, 235 mm L és 25 mm H. A HiFiWERKSTATT emelőgép alkalmas házak, professzionálisan megmunkált elülső és hátsó panelek, valamint minden egyéb tartozék szállítására.
Lehetőségek: A DAC-UP-CS4398 áramköri kártyával rendelkezik (112 mm H x 45 mm W), 5 digitális bemenettel, amelyeket közvetlenül a (jó minőségű) aljzatok mögött lévő relék működtetnek. A kapcsoló, 5 LED-el együtt, egy további áramköri kártyán (100 mm L + 27 mm H) található, a hálózati kapcsoló 230 V-t tartalmaz
Relék egy harmadik áramköri lapon, amelyek mind a forgókapcsolók segítségével vannak felszerelve, közvetlenül a ház eleje mögött.
Akarsz korábban Minta?
A HiFiWERKSTATT hoer-wege összes táblája teljesen össze van szerelve, így ház nélkül néhány percen belül üzembe helyezheti a DAC-UP-CS4398 készüléket. Kötelezettség nélkül tesztelheti az áramköri kártyát a láncában, a pontos feltételeket a Körülmények. Vagy eljöhet Bremenbe, hogy összehasonlítsa:
