Hibák és mikrostruktúrák
A hibák és a hozzájuk kapcsolódó mikrostruktúrák

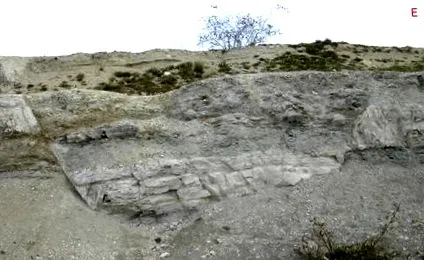

A Limagne-medence egy hosszabbító rendszerben kialakított graben, amelyet normál hibák vágnak át, ellentétes merüléssel. Az ilyen struktúrák különböző léptékben figyelhetők meg. A Clermont Ferrandtól keletre található Gandaillat kőfejtőben a metrikus skála ilyen szerkezetét figyelhetjük meg:
Tágult tektonika és normál hibák:
A feszültség alatt álló rendszer alá kerülve a földgömb felső részének kőzetei megszakadnak egy hibarendszerben. Ezek tanúskodnak e kőzetek törékeny viselkedéséről és a deformáció helyéről, legalábbis a felszíni (hideg) részeken. Nagyobb mélységben, ahol a hőmérséklet magasabb, a deformáció nagyobb területeken lokalizálódik, ún. Nyíró zónáknak (lásd nagyon szép példákat a Cap Creus-nál).
Ezek a repedések egymással párhuzamosan, azonos irányban és ugyanolyan süllyedéssel generálnak hibákat. Néha előfordul ugyanannak az iránynak a hibacsaládja, de az ellenkezője merül. Azt mondjuk, hogy a két hibacsalád konjugált (lásd például a Rivaletnél). Az ilyen konjugált hibák alkotják a grabeneket, hasadásokat és összeomlást, például a fenti képen látható ábra és az alábbi ábra.
Desztinált rendszerben a határoló erők kisebbek lesznek, mint a gravitációs erők: a stressz-ellipszoid fő függőleges tengelye tehát s1, az alábbi ábrán látható módon. Az ilyen stressz-rendszerben gömb alakváltozásából adódó deformációs ellipszoid merőleges rá. Az X nyújtótengely, a főtengely vízszintes, párhuzamos 3, míg a kisebb tengely (Z) függőleges, párhuzamos 1.
stressz ellipszoid és törzs ellipszoid
Az alábbi képeken kísérletileg reprodukáltuk az ilyen struktúrákat a 1 függőleges ( 2 = 3) Cararre márványrépán:
A mikrostruktúrák ezekhez a hibákhoz kapcsolódnak: stilolitok, feszítő rések, ezekben a résekben lévő szálak, hibakampó, csíkok a hibasíkon. Mindezek a struktúrák lehetővé teszik a feszültségrendszer és a deformációs ellipszoid jellemzését. Ezen mikrostruktúrák egymás közötti elrendezését az alábbi rajz mutatja:
Graben vagy rift, amelyet a konjugált normál hibák rendszere határol (F). Mikrostruktúrák társulnak; ezek stylolitok (sty), feszítő rések (ft), hibakampók (vö), potenciális hibák (fp). Kattintson az ábra különböző részeire, hogy megtekinthesse ezeket a mikrorészecskéket.
A töréssíkot néha tükörnek hívják, mert a hiba két oldalán lévő 2 blokk közötti súrlódással csiszolható. Ez a súrlódás gyakran olyan csíkokat generál, amelyek megjelölik a 2 sík relatív elmozdulásának irányát.
Ha ezek a csíkok lehetővé teszik az elmozdulás irányának meghatározását, nem engedik megismerni az irányt: melyik az a blokk, amelyet a másikhoz képest leeresztettek? (A relatív és nem az abszolút mozgások szempontjából okoskodunk).
