A tápegységek minden elektronikus rendszer gerincét képezik, és minden elektronikus berendezésben nagy szerepet játszanak. A tápegység fő feladata az, hogy a létesítménybe vagy épületbe belépő váltakozó feszültséget egyenárammá alakítsa, amelyet a legtöbb elektronikus eszköz használ.
A tápegységek két fő kategóriába sorolhatók: lineáris és kapcsolási.
A lineáris tápegységeket általában olyan speciális alkalmazásokban használják, amelyek nagyon alacsony zajszintet vagy alacsony energiát igényelnek. Gyakran terjedelmesek és nem hatékonyak, de alacsony zajszintű jellemzőik és egyszerű kialakításuk alacsony fogyasztású audio-, kommunikációs és szórakoztatóelektronikai alkalmazásokhoz ajánlják őket.

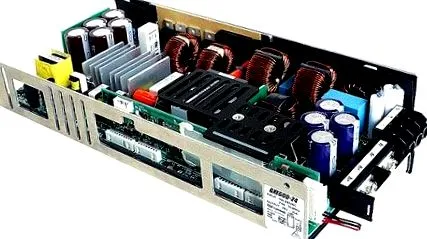

1.ábra: TDK Lambda nyitott keretű tápegység - GXE-600-24 (Farnell készlet száma: 3370601) ▶▶
A kapcsoló tápegységek magasabb hatékonyságot és teljesítményt kínálnak, mint a lineáris tápegységek. Egy kapcsoló tápegység szabályozza a kimeneti feszültséget az impulzusszélesség modulációs technikán keresztül, amely nagy frekvenciájú zajt kelt, de nagy hatékonyságot biztosít kis alakban. A kapcsoló tápegységeket általában ipari alkalmazásokhoz használják.
A tápegységek a konstruktív konfigurációk szerint osztályozhatók. Külső váltóáramú (váltóáramú) hálózati adaptereket, más néven "faladaptereket", vagy - ahogy angolul is nevezik - "fali szemölcsök" használják az alacsony fogyasztású fogyasztói elektronikai eszközökben, mint pl. laptopok és hordozható audio eszközök. A laboratóriumi tápegységek független asztali/asztali egységek, amelyek tesztelésre és mérésre szolgálnak a tervezés során, még mielőtt a termék gyártása befejeződik.
Milyen tápegység milyen alkalmazáshoz?

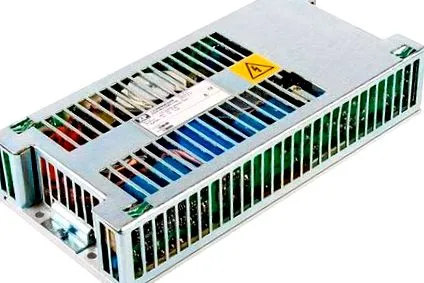

2. ábra: Tápegység fém házban XP Power - CCH600PS28 (Farnell készlet száma: 2783936)
Ipari alkalmazásokhoz a tápegységek három konstruktív változata létezik, amelyek megfelelnek a különféle alkalmazásoknak: nyitott vázú tápegységek, házba szerelt tápegységek és DIN sínre szerelt tápegységek. Ezen tápegységek többsége kapcsolva van, hatékonyságuk és kis méretük miatt.

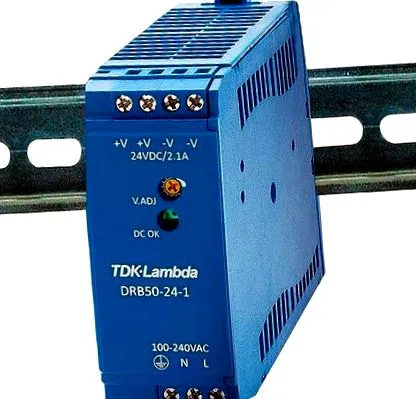

3. ábra: DIN sín tápegység - TDK Lambda DRB50-24-1 (Farnell készlet száma: 2366213)
A nyitott keretű tápegységeket nyitott mechanikus házban biztosítják, mivel gyakran beépítik a létesítményekbe vagy más berendezésekbe. Kompakt áramköri lapra helyezik őket, és könnyen felszerelhetők olyan készülékekbe, amelyek saját házzal rendelkeznek. A nyitott keretű tápegységek általában kis méretűek, költséghatékonyak és nem igényelnek hűtést. A TDK Lambda által gyártott GXE600 sorozat (1. ábra) programozható kapcsoló „nyitott keret” tápegység, és akár 95% -os hatékonyságot kínál. A GXE600 sorozat nagyon alkalmas orvosi, informatikai és kommunikációs alkalmazásokhoz (IEC 60601-1, 62368-1 és 60950-1 tanúsítványok), mert megfelel a termékekre vonatkozó IEC nemzetközi szabványoknak.
Éppen ellenkezőleg, a zárt vázú tápegységek a saját házukba vannak felszerelve. Ezek a tápegységek megfelelőek, ha az alkatrészeket különféle tényezőktől, például portól és nedvességtől kell megvédeni, és leggyakrabban veszélyes környezetben és igényes alkalmazásokban használják őket. Sok modell integrálja a ventilátorokat a fűtési problémák ellensúlyozására.
A 2. ábra egy házon belüli tápegységet mutat, amelyet az XP Power - CCH600PS28 gyárt. egy 90% -ban nagy hatásfokú kapcsoló tápegység. A CCH600PS28 forrás ipari berendezések, valamint katonai COTS alkalmazások széles körére alkalmas, megfelel a MIL-STD-461 EMC és MIL-STD-810 katonai szabványoknak az ütések és rezgések vonatkozásában.
A DIN sínek hosszú fémszalagok, amelyeket az elektromos és ipari vezérlő termékek biztonságos rögzítésére terveztek. A DIN sínre szerelt tápegységek egyszerűen rögzíthetők vagy csúsztathatók a sínre. A DIN sínek költséghatékony megoldás, amely helyet is takarít meg, lehetővé téve a konfigurációkat szűk helyeken. Általában a központokban és az elektromos szekrényekben használják őket, és jellemzően az UL biztonsági és teljesítménybiztonsági szabványainak megfelelően tanúsítják őket. A 3. ábra a TDK-Lambda által gyártott DIN sínű tápegységek sorozatát mutatja - DRB50 - kompakt méretekkel és akár 91% -os bejelentett hatékonysággal. Ezt a tápegységet általában a központokba szerelik, ahol el lehet szigetelni az ipari környezettől, és nagyon alkalmas ipari vezérlési alkalmazásokhoz, vagy az expozíció vagy a tűz veszélyének kitett területeken.
Szerző: Maureen Lipps, Termékmenedzser, teszteszközök és kiegészítők a Farnellnél
