KunststoffFORUM - Nagy vezetési biztonság a rendkívüli szakítószilárdság révén, 3D alakítással párosítva
Erdei munkák során a lehető legnagyobb biztonság elengedhetetlen. Az erdőgép-vezetőket törhetetlen ablakokkal kell megvédeni a lehulló ágaktól. De a jó láthatóság is hozzájárul az Ön biztonságához. A John Deere, az erdészeti gépek vezető globális gyártója, a Bayer MaterialScience új polikarbonát üvegezésű megoldásaival hajtotta végre az új követelményeket az „E-modellek” vezetőinek vezetőfülkéiben.
Az úgynevezett kombájnok és kihordók kabinjai egyenként öt nagy táblával vannak ellátva, amelyek a Bayer Sheet Europe GmbH szilárd Makrolon® GP 099 polikarbonát lemezéből készülnek. Míg az anyagot tervezési szabadsága, súlycsökkentési és funkcionális integrációs lehetőségei miatt használják az autó üvegezésében, a kabinablakok esetében a vezető biztonságának rendkívül magas követelményei voltak a döntő tényezők a polikarbonát mellett. Ezenkívül az ablakok nem lehetnek síkak, mint a korábbi fülkék, hanem inkább íveltek a tervezési okokból és a jobb láthatóság érdekében.
„Ezen tervezési és biztonsági követelmények miatt olyan polikarbonát gyártót kerestünk, amely nagy szakértelemmel rendelkezik a járműablakok terén. A Bayer MaterialScience-t azért választották, mert a vállalat széleskörű know-how-val rendelkezik az ablakgyártás teljes folyamatláncában - például az építés, a hőformázás, a karcálló bevonat és a ragasztás terén ”- magyarázza Sven Künstler, az E-Cab projektmenedzsere a A John Deere Bruchsal üzeme. A Bayer MaterialScience a BayVision® márkanév alatt ezt a széleskörű szakértelmet nyújtja a polikarbonátos üvegezéssel kapcsolatban.
Nagy ütésállóságának és szilárdságának köszönhetően a tizenkét milliméter vastag, szilárd polikarbonát ablaktáblák megakadályozzák, hogy a csörlőkből leeső tárgyak, például vastag ágak, kövek vagy törött drótkötelek belépjenek a fülkébe és megsérüljenek a vezető. Megfelelnek azoknak a követelményeknek, amelyek a legszigorúbbak a jármű utasainak védelmében. Például könnyen átmennek az ISO 8083 szabványban meghatározott FOPS-teszten (leeső tárgyak védőszerkezetei), amelynek során egy hengeres, hosszúkás acél test 5800 vagy 11 600 joule ütközési energiával esik az ablaktáblákra, attól függően, hogy vízszintes-e vagy sem. függőlegesen kell felszerelni a járműbe.
Az ISO 8084 szabványban leírt OPS teszt (kezelő védőszerkezetek), amely 17 800 Newton erővel teszteli az ablaktáblák statikus teherbírását, szintén sikeres. Az üveggel és a laminált üveggel szemben a polikarbonát panelek nem hasadnak el és nem törnek meg terhelés alatt. Az optimális biztonság mellett ez az üvegtáblák hosszú élettartamát is eredményezi, és így kevesebb megszakítást okoz a munka, amikor kicserélik őket.
Kristálytiszta átlátszóság az optimális kilátás érdekében
Az "E-modellek" vezetőfülkéje szabadon forgatható, és 360 fokos kilátást nyújt a vezetőnek a munkakörnyezetéről anélkül, hogy el kellene fordítania a fejét vagy az ülését. A nagy polikarbonát lencsék szintén hozzájárulnak a jó láthatósághoz. A szélvédő például 1576 milliméter hosszú és legfeljebb 1128 milliméter széles. Átmérőjük ellenére a lemezek kiváló optikai minőséggel rendelkeznek.
„Feladatunk az volt, hogy a lepedőket úgy sajtoljuk ki, hogy ne keletkezzenek olyan zárványok és csíkok, amelyek rontanák a vezető látását és fárasztanák a szemét. Ezért a lemezek torzítását minimálisra kellett csökkenteni, legfeljebb 0,06 dioptriára. ”- magyarázza Thorsten Jung, a Bayer Sheet Europe ipari és kommunikációs szegmensvezetője.
A paneleket a KRD Sicherheitstechnik GmbH formázza, vonja be, vágja le és peremein ragasztó alapozóval látják el. „Különösen nagy kihívást jelentett a szokatlanul vastag és nagy panelek deformációja. Cégünktől tovább fejlesztettünk egy speciális hőformázási eljárást, és így biztosítani tudtuk a panelek magas, az autóüvegéhez hasonló optikai minőségét, és ezzel egyidejűleg elértük az üvegek biztonságos kezelését még nagy mennyiségekkel is ”- mondja Corinna Brammer, a Geesthacht vállalat ügyvezető igazgatója. Az ablaktáblák kemény bevonattal vannak bevonva, amely a leverkuseni székhelyű Momentive Performance Materials GmbH Momentive AS 4000 polisziloxán fedőrétegén alapul. Karcolási és időjárásállóságot biztosít az üvegtábláknak, amelyek közel állnak az üvegéhez.
BayVision® - személyre szabott szolgáltatás a jármű üvegezéséhez
A Bayer MaterialScience a polikarbonát üvegezéssel kapcsolatos trendet figyeli 3D-s stílusban a legkülönfélébb haszongépjárművekben. A vállalat átfogó know-how-t, teljesítmény- és szolgáltatási csomagot kínál az OEM-gyártóknak és a rendszerszállítóknak, amely lefedi az ilyen üvegezési alkatrészek megvalósításának minden szakaszát - az anyagválasztástól a 3D-tervezésen és szerszámelrendezésen át a nagy eszközök mintavételéig. Ezek a szolgáltatások a BayVision® kompetenciamárka részét képezik, amely alatt a vállalat összességében összegyűjtötte polikarbonátos jármű-üvegezéssel kapcsolatos szaktudását. Ide tartoznak a Makrolon® márkájú polikarbonátok is, amelyeket a John Deere új E sorozatú erdei gépek vezetőfülkéiben használnak.

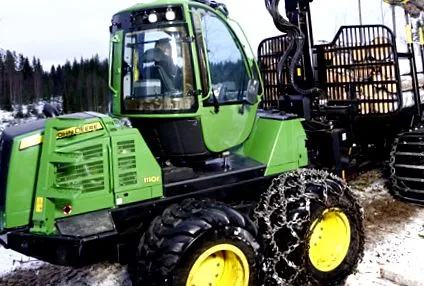

A John Deere új E-sorozatának kombájnjai és kihordói vezetőfülkéi hatalmasak
Makrolon® GP 099 polikarbonát lemezek a Bayer Sheet Europe GmbH-tól. A
A törésbiztos ablakok a lehető legnagyobb biztonságot nyújtják a vezető számára, és a
jó egész nézet ívelt. - Kép: John Deere
Háttér:
2008-ban 9,7 milliárd euró árbevétellel a Bayer MaterialScience a világ egyik legnagyobb polimer cége. Az üzlet középpontjában a csúcstechnológiájú polimer anyagok gyártása és az innovatív megoldások fejlesztése áll a termékek számára, amelyeket a mindennapi élet számos területén alkalmaznak. A legfontosabb vevőipar az autóipar, az elektromos/elektronikai ipar, valamint az építőipar, a sport- és szabadidős cikkek ipara. A Bayer MaterialScience világszerte 30 helyszínen gyárt és 2008 végén mintegy 15 100 embert foglalkoztatott. A Bayer MaterialScience a Bayer Csoport része.
