Lassan emelje fel a kirakodó csúszdát ...

ZX239581-UN-23MAR15

ZX237562-UN-23MAR15

ZX223920-UN-27OCT14

ZX223921-UN-27OCT14

A - Spirálpadló/vágópadló

VIGYÁZAT: A személyi sérülések elkerülése érdekében ne nyissa ki vagy távolítsa el az ajtót, a pajzsot vagy a burkolatot, amíg a mozgó alkatrészek teljesen le nem állnak.

Állítsa be a spirálpadlót/vágópadlót, amint a gép teljesítménye romlik.

MEGJEGYZÉS: A kezdeti beállítás egy 5 mm-es (0,20 hüvelykes) óvadékkal történik, mindkét oldalon 2-3 mm-es (0,08-0,12 hüvelyk) távolságra a kés hegyei és a padló között.

Szükség esetén állítsa be a spirálpadlót/vágópadlót (A) az alábbiak szerint:

Teljesen emelje meg a késfej egységet (B).

VIGYÁZAT: Mielőtt megemelt késfej alatt dolgozna, rögzítse a késfejet a rögzítõgerendával (C) az ábra szerinti reteszelt helyzetben.

A késfej jobb oldalán helyezze a reteszelő gerendát (C) reteszelt helyzetbe, az ábra szerint (lásd A megemelt késfej-zár rögzítése, a Kenés és karbantartás szakaszból).

Enyhén csavarja le a leeresztő csatorna reteszét (D) és ellenőrizze, hogy a leeresztő csatorna (E) leeresztése közben a biztonsági kampó (F) az ábrán látható módon beilleszkedik a rúdba (G).

ZX223922-UN-27OCT14

ZX223923-UN-27OCT14

ZX223924-UN-27OCT14

ZX223925-UN-27OCT14

F - spirálpadló/vágópadló

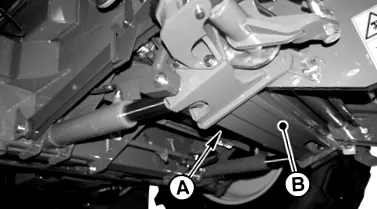

Csavarja tovább a reteszelőeszközt (A), amíg ki nem oldódik a rúdból (B).

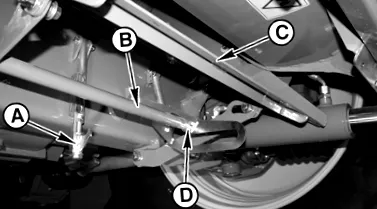

Lassan emelje fel a nyomócsatornát (C), amíg a biztonsági kampó (D) kioldódhat a szárból (B), majd engedje le a nyomócsatornát (C).

Lazítsa meg a késfej keret mindkét oldalán található csavart (E).

FONTOS: Ne távolítsa el a csavarokat (E).

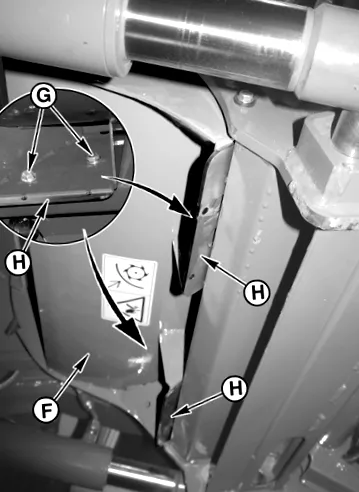

A spirálpadló/vágópadló (F) alatt lazítsa meg a négy csavart (G).

Helyezze be vagy távolítsa el a kívánt mennyiségű óvadékot (H).

MEGJEGYZÉS: 1 mm és 5 mm vastag (0,04 és 0,20 hüvelyk) vastagságokat (H) a szerszámkészlet rekeszében tárolnak.

Húzza meg a rögzítőcsavarokat (G) 140 N · m (103 lb.-ft.) nyomatékkal.

Húzza meg a rögzítőcsavarokat (E) 30 N · m (22 lb.ft.) nyomatékkal.

ZX223955-UN-31OCT14

ZX223956-UN-31OCT14

ZX239580-UN-23MAR15

Zárja le a leeresztő csatornát (A), majd az ábrán látható módon rögzítse a biztonsági kampót (B) a rúdhoz (C).

FONTOS: A kirakodó csatorna (A) bezárásakor ügyeljen arra, hogy az oldalsó paneljei be legyenek helyezve a kirakodó csatorna tetejébe (A).

Emelje tovább a kifolyócsatornát (A), amíg a reteszelő eszköz (D) be nem kapcsolódhat a rúdon (C), majd húzza meg teljesen a rögzítőcsavart.

Emelje fel teljesen a késfejet.

A késfej jobb oldalán helyezze a reteszelő gerendát (E) nyitott helyzetbe az ábra szerint.

---
