megengedett áram:
A vezető megengedett (állandó) árama:
A vezetőn, eszközön vagy berendezésen állandó állapotú hőmérséklet nélkül, adott körülmények között folyamatosan áramló elektromos áram maximális értéke nagyobb, mint a megadott érték.
Bármely vezető hosszabb ideig tartó normál üzem közbeni áramának olyannak kell lennie, hogy a vezetőmag maximális üzemi hőmérséklete ne legyen nagyobb, mint az alábbiakban meghatározott megfelelő érték:
- Polivinil-klorid (PVC) szigetelés: 70 ° C
- Szigetelés térhálós polietilénben (PR) és etilén-propilénben (EPR): 90 ° C
ennek a hőmérsékleti feltételnek a kielégítésére szigetelt vezetőkben és páncélozatlan kábelekben ellenőrizze a táblázatokat 52H és 52J hogy a vezetőkben az áram nem nagyobb, mint a megfelelő érték.
Korrekciós tényezők:
a korrekciós tényezők lehetővé teszik a szakasz növelését a csöveknek kitett feltételek figyelembevétele érdekében.
f = f 1 x f 2 x f 3
f 1: Környezeti hőmérséklet
f 2: Vezetők csoportja
f 3: Vegyes, Referencia módszer.
A korrekciókat figyelembe véve megengedett áram
Iz: a vezeték által megengedett áram;
Iz: a táblázatban leolvasott intenzitás (52H vagy 52J)
a képletet Iz = I'z/f alakban is használjuk
F 1 meghatározása:
Az 52H és 52J táblázatokban megadott megengedett áramértékek a következő környezeti hőmérsékletre érvényesek:
30 ° C, levegőben lévő kábelekhez, a lefektetési módtól függetlenül;
20 ° C, közvetlenül a földbe vagy a burkolt vezetékekbe betemetett kábelekhez.
Egyéb környezeti hőmérséklet esetén az 52H és 52J táblázatok megengedett áramértékeit meg kell szorozni az 52K és 52L táblázatok megfelelő tényezőjével.
Az elásott kábelek esetében azonban nincs szükség korrekcióra, ha a talaj hőmérséklete évente néhány hétig csak 25 ° C felett van.
Amikor a kábeleket vagy vezetékeket intenzív napsugárzásnak teszik ki, a megengedett áramokat a 0,85 korrekciós tényező figyelembevételével kell kiszámítani.

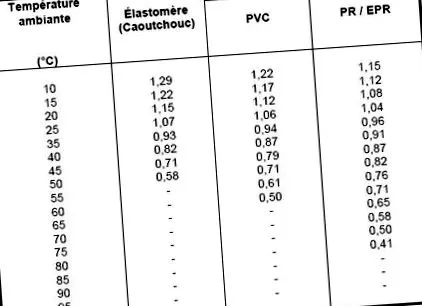

52K táblázat - 30 ° C-tól eltérő környezeti hőmérsékletre vonatkozó korrekciós tényezők
az 52H táblázatban megengedett áramértékekre kell alkalmazni
