Meglévő épületek földelése - Szakemberek

Feladva: 2017. október 13

Sok régi lakóház rendelkezik olyan elektromos szereléssel, amely már nem felel meg a szabványnak. Ezen épületek többségében maga a földelés hiányzik a telepítésből. A biztonság elengedhetetlen.

Meglévő épületek földelése: az emberek biztonságának elengedhetetlen pontja

A földelő csatlakozás jelenléte az egyik alapvető pont az elektromos szerelés biztosításához. Ez szükséges a hibaáramok távozásához és a berendezés használóinak veszélyeztetettségéhez.

Az áramütés elleni személyes biztonság a közvetlen érintkezés elleni elsődleges védelem és a hiba esetén a közvetett érintkezés elleni kiegészítő védelem kombinációján alapul.

Ezt a kiegészítő védelmet maga a földelés és az automatikus áramkimaradás révén történő védelem kombinációja biztosítja. Ez a differenciálvédelem szerepe, különösen a kisfeszültségű nyilvános elosztóhálózat által biztosított elektromos berendezések esetében.

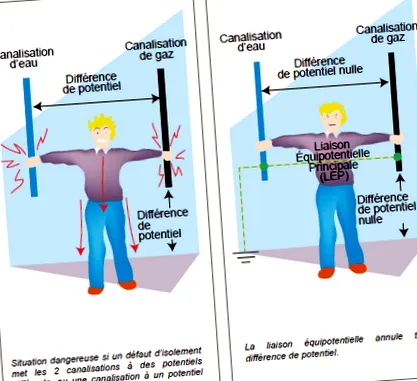

A köztük levő fémrészek potenciálossága és a földhöz kapcsolás ténye megvédi az embereket az áramütésektől.

Hol teremtsük meg a földet ?

A földelektróda ellenállása függ a földelektróda alakjától és méreteitől, de a föld jellegétől is. Tudnia kell, hogy a fagy és az aszály akár 2 m mélységig is befolyásolhatja az ellenállás értékét! Egy bérházban az ideális hely az alagsor marad.
Két fő módszer létezik a földelő kapcsolat létrehozására:

függőleges tét;
az ásatás alján vízszintesen eltemetett vezetők.

A vertikális tét módszer

Ezt a megoldást alkalmazzák a felújítás során leggyakrabban. A földet egy vagy több karóval készítik függőlegesen az állandó páratartalom alatt, legalább 2 m mélységig. A tét a következőkből állhat:

horganyzott acélcsövek, amelyek külső átmérője legalább 25 mm;
horganyzott acélprofilok legalább 60 mm-es oldallal;
legalább 15 mm átmérőjű rudak rézből vagy rézzel bevont acélból.

Ha több függőleges karót használnak a földelektróda értékének csökkentésére, akkor a két karó közötti távolságnak legalább meg kell egyeznie az egyes karók mélységének kétszeresével.

Függőleges oszlopok

A vezető módszere az ásatás alján

Ez az új építéseknél általánosan alkalmazott módszer sokkal kevésbé érvényes a meglévőknél, ahol szembesülnek az ásatások elvégzésének lehetetlenségével, kivéve például az épület egy részének meghosszabbítását.
Az ásatás aljára vízszintesen eltemetett vezetők szelvénye legalább 25 mm² (csupasz réz) vagy 95 mm² (horganyzott acél).

Ásolt vezetők

Kétféleképpen rendezhetők el:

az ásatás alján hurkolt (de a meglévőnél nehéz megvalósítani);
például vízszintes árokban, amikor a helyiséget ellátják. Ezután a vezetőket 60 cm és 1 m közötti mélységben temetik el. A talaj vezetőképességének javítása és a földellenállás értékének csökkentése érdekében nem ajánlott az árkot kővel vagy klinkerrel feltölteni, inkább földdel.
