Mit kell figyelembe venni külföldi alkatrészekkel 1. rész - Exportimport

export

• Nyissa meg az egyik szerelvényét.
• Lépjen a Mentés másként lehetőségre, és válassza ki a lépésformátumot.

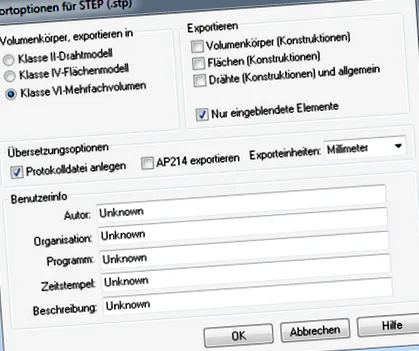

• Nyissa meg a lehetőségeket:

• Itt kiválaszthatja, hogy pontosan mit kell exportálni. Alapértelmezés szerint csak azokat a részeket exportálják, amelyek rendelkeznek mennyiségekkel.
• Ha felületeket, vázlatokat vagy görbéket is szeretne exportálni, jelölje be a "Területek" és a "Vezetékek" jelölőnégyzeteket.
• Ellenőrizze a beállításokat, és mentse a fájlt ugyanabba a mappába.
• Zárja be a fájlt.

import

• Lépjen a Megnyitás elemre, és állítsa át a fájltípust Lépésre.
• Válassza ki a fájlt, és lépjen a lehetőségekhez.

• Itt van néhány lehetőség az alkatrészek javítására.
• Az összes beállítás aktiválása nem mindig vezet jobb eredményhez, gyakran csak megnöveli az importálási időt.
• Lépjen az OK gombra, és nyissa meg az összetevőt.
• Most megkérdezi, melyik sablont kell kiválasztani. Itt el kellene gondolkodni azon, hogy mi értelme van. Ha ez egy összeállítás, akkor ki kell választania egy ASM sablont is.
• Nézzük az összehasonlítást.
• Nyissa meg a fájlt egy alkatrészsablonban.
• Ha ASM-ről van szó, mint a példánkban, erről értesítést kap. Kattintson az Igen gombra.

• Egy újabb üzenet jelenik meg arról, hogy több törzset találtak, és hogy csak egy törzs alakítható át az alapfunkcióvá, és ezt kiválaszthatja a jobb egérgombbal az "Alapvető szolgáltatás".
• Ennek oka, hogy egy ST4-ig terjedő Part dokumentumban csak egy törzs térfogata lehet, ha több törzs van. Az összes többi test felületekből, azaz részleges másolatokból áll.
• Az ST5-től használhatja a MultiBody rész funkcióját, és több testet is létrehozhat.

• Az alkatrészek alkatrészként történő importálásának hátrányai:
• Mivel ebben a szerelvényben több tárgy érinti egymást, két szomszédos felület is van. Ezek összevonhatók, de ugyanazok a szabályok érvényesek, mint az alkatrész létrehozására: Nincs pont vagy érintőleges érintkezés (lásd az alapképzést). Alapértelmezés szerint, ha egy ilyen alkatrészt összeszerel, akkor nem lát semmit. Először a "Komponensek megjelenítése" oldalon kell megmutatnia a területeket. Ugyanez a probléma merül fel a rajz levezetésével is. Itt is először úgynevezett "konstrukciókat" kell megjeleníteni.

• Csukja be újra az alkatrészt.

• Nyissa meg újra a lépésfájlt, és ezúttal töltse be azt összeállításként. Az Explorer mappaszerkezetében láthatja, hogy az egyes részek most készülnek. Ha mentés nélkül bezárja a fájlt, ezek a részek automatikusan automatikusan törlődnek.
• Most láthatja a megfelelő szerkezetet alkatrészekkel és részegységekkel.
• Ha most elmenti az ASM-et, akkor a társított fájlok is véglegesen a mappában lesznek tárolva. Minden egyes alkatrész szilárd anyagként tartalmazza a megfelelő komponenst.

Különleges eset importáláskor:

Sok külső, különösen más programokból származó adat esetén előfordulhat, hogy a betöltött összeállítás csak egyetlen részt tartalmaz. Ennek megnyitásakor az egyes alkatrészek sok példányos példányát láthatja, az első példában leírtak szerint.

---
