Rádió áramköri csőerősítők EL509-gyel
Ezek a csövek könnyen megrendelhetők az AB2 osztályba, majd nagy áramot biztosítanak. 40 W teljesítmény érhető el egy PL504 és 100 W párral, egy PL509/PL519 párral (az utolsó két cső csaknem azonos jellemzőkkel rendelkezik). A rács-képernyő feszültségét meglehetősen alacsony értéken (150 V) tartják. Az anódáram 100mA 250V feszültségnél (PL519).
Egy EL34 csőhöz képest, amely könnyebben társítható egy hifi erősítőhöz, a PL509 csövek belső ellenállása alacsonyabb. A csillapítási tényező jobb, de visszacsatolással tovább javítható.

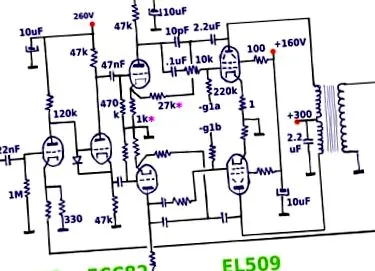

Hi-Fi erősítő EL509-gyel
Az áramkört "a levegőben" hajtják végre, az alkatrészeket forrasztó fülekre szerelve. Az alkatrészek csekély száma nem igényli nyomtatott áramkör használatát. Gázgyárnak tűnik a kezdő számára, de nagyon tiszta egy azonos teljesítményű tranzisztoros erősítőhöz képest. Ezenkívül a hőt jobban elvezetik a levegőbe szerelt alkatrészek. A védőrész (az oldal alján) egy kis lemezre van felszerelve (helyreállítva az előző erősítőmből).
Az anódáramot alacsonyabb értékre állítják (80mA helyett 100mA egy PL519 esetén), de magasabb feszültséggel (300V), mert mindkét cső (EL509 és PL509) azonos maximális anódeloszlással rendelkezik. A rács-képernyő feszültségének itt is viszonylag alacsonynak (150 V) kell lennie, a g2 áramot csövenként kevesebb mint 10 mA-re kell korlátozni. Csakúgy, mint egy PL519 csövekkel ellátott erősítő, az EL509-es erősítő is képes 100 W teljesítményre, de én nem a cső maximális teljesítményét használom, a torzítás ekkor nagyon alacsony.
Ez az erősítő több változaton is átesett, a legjobbnak kettős mullard előerősítője volt, de ez az áramkör, amely extra csövet (kettős triódát) igényel, nem kerülhetett a dobozba.
Előerősítő és fázisváltó fokozat
A diódát a fázisváltó védelmére használják bekapcsoláskor (lásd a katodin/koncertin szerelvény leírását).
A nagyfeszültségű tápegységet a kondenzátorokkal és ellenállásokkal együtt nem az audio doboz tartalmazza, hanem egy külön dobozban, és az alkatrészek itt is forrasztórudakra vannak felszerelve, mint a régi rádiókészülékekben. Az audiobox csak kis értékű kondenzátorokat használ az oszcillációk elkerülésére (10µF vagy 2,2µF). Van egy audio doboz (sztereó) és egy külön tápegység doboz, a transzformátorral és a szűrővel.
Vezérlés és teljesítmény fokozat
Miért használok ECC83 csövet előerősítőként és ECC82-t vezérlő szakaszként, azt a többi oldal leírja.
A helyi visszacsatolás a tápcső anódjától a megfelelő vezérlőcső katódjáig megy. A két anód között van egy kis 10pF kondenzátor is, amely blokkolja az általános visszacsatolással fellépő nagyfrekvenciás parazita rezgéseket. Ez a kis kondenzátor korlátozza a sávszélességet, és megakadályozza, hogy az erősítő növelje a magas frekvenciákat, ahol a be- és kimenet közötti megfelelő fázis már nem garantált. A parazita rezgések megjelenésének számos oka lehet, és ezek kiküszöbölésére a legegyszerűbb módszer ezeknek a kis kondenzátoroknak a használata.
