RE604 cső egyvégű teljesítményerősítőben - kísérlet
Nem volt senki, aki lebeszélt volna: Csődprojektek őrültektől őrültek számára. Ezúttal: a RE604 cső. A KlarTon 604 egyvégű erősítő a RE604 csővel és nagyon régi áramköri elvek mentén működik. Az erősítő egy kísérleti hordozó, amelyet kizárólag az (audio) laboratóriumomnak szánnak, amelyet természetesen nem szabad olyan „nyíltan” reprodukálni, mint itt; A lényeg az volt, hogy gyorsan tudjunk változtatni.
(Iróniás kapcsoló: Be): Az erősítő, amint könnyen láthatja, teljesen megfelel az összes elektrotechnikai előírásnak, beleértve az RoSH-t is, és az előírásoknak megfelelően gyártották a jól ismert, jó hangzású, ólommentes forrasztóval. A használati utasítás német nyelvű fordítása szintén rendelkezésre áll, és részletesen leírja az üzembe helyezést, amely lényegében a főkapcsoló elforgatásából áll, amelyet egy müncheni bolhapiacon az 1940-es évek elektromos anyagának dobozából tártak fel. Ahogy a hermetikusan lezárt házból biztonsági okokból is látható, a tíz cső szabad hőelvezetése nem okozhat problémát ... (irónia kapcsoló: ki).
Tehát kérem, ne hozza létre újra.
Nos, egyáltalán nem szórakoztató: Ez egy bemutató vagy kísérleti rész, amely természetesen nem felel meg a vonatkozó biztonsági előírásoknak. Az erősítő (vagy bármely más csőerősítő) nem építhető és nem működtethető az ábrán látható módon! Ez szintén nem építési kézikönyv, hanem csupán egy tisztán kísérleti csőprojekt ötlete, amely nem kezdőknek, hanem inkább tapasztalt forrasztóknak szól ...
A KlarTon 604 (az összes erősítőmet KlarTon-nak hívom, az ősi német márka emlékére:-) nem csak abból a célból jött létre, hogy újra erősítőt építsenek a RE604 csővel, hanem azért is, mert ezúttal másképp akartam csinálni . Különösen a sok egyvégű szabványos áramkör nem rossz, de többnyire unalmas és kiszámítható. Ezenkívül az elején nagyon szerettem volna egy nagyon régi, tisztán transzformátorral összekapcsolt áramköri koncepciót felépíteni, amely a tervezés során kissé megváltozott. A hangsúly mindig az RE134 mint meghajtó és az RE604 mint a kimeneti cső kombinációja volt. A kapott, alig két wattos „teljesítmény” természetesen azt jelenti, hogy csak nagyon „hangos” hangszórók alkalmasak partnerként.
Transzformátor csatolása
Áramkörök szempontjából a KlarTon 604 1: 4 arányú bemeneti transzformátort használ, amelyet egy RE134 erősítő fokozat követ, amelyet 1: 1 fordításban fordítanak és a Lundahl Interstage LL1660-on keresztül csatlakoztatnak a RE604 csőhöz. A 20 wattos kimeneti transzformátor még mindig feküdt, a James Audio származik (korántsem rossz a pénzért!) És könnyen túlméretes lehet.
A kettős monó konstrukció négy független fűtési feszültségellátással rendelkezik a közvetlenül fűtött csövekhez, ezek a tápegységek egyenként többlépcsős CLC szitából állnak. A két nagyfeszültségű tápegység mindegyikében két párhuzamosan összekapcsolt RGN1054 egyenirányítót használnak; a szitálást egyfajta fél L bemenet hajtja végre (az első szitakondenzátor, régi orosz olaj, a szitatekercs előtt csak két mikrofarád) és egy (tranzisztoros) girátor A régi kialakítás szintje, majd új, többszörös kondenzálása (szállító: www.fragjanzuerst.de/) és természetesen egy másik RC szitaszint a vezető számára.
A Jettron kapcsolóberendezések jelenleg 300 másodperces késleltetés után is nagy "fékellenállást" áthidalnak az anódfeszültségben (ez a tirisztorok segítségével bizonyára sokkal elegánsabb, főleg, hogy kiderült, hogy a meglehetősen forró Jettron kapcsolócsövek nem éppen megbízhatóak és akkor kapcsolnak, amikor akarnak ...
Ne felejtsd el: Közvetlenül fűtött egyenirányítóknál az anódfeszültség szinte hirtelen megemelkedik, ami a lassan fűtő triódákat hangsúlyozza (kulcsszó: anód hidegfeszültség). A Jettrons fűtőellátását, valamint a beépített „varázsszem” UM35-et, amelyet csak működési kijelzőként használnak, végül árnyékolt kapcsoló tápegység biztosítja.
Speciális áramköri technológia
Ezzel a kétfokozatú egyvégű erősítővel érdekes megnézni a katódok körüli áramkört. Ebben az összefüggésben szeretnék emlékeztetni nektek néhány olvasmányra, például a beviteli és kimeneti "hurkokról" folytatott beszélgetésre, amelyet Lynn Olson inspirált 2004-ben, valamint a (Western Electric) "hálózati megkerülésről", amelyet még mindig röviden megemlít az RCA Cső kézikönyv vagy áramkörökre, amelyeket általában „nyugati elektromos bemenetnek” és „nyugati elektromos kimenetnek” neveznek.

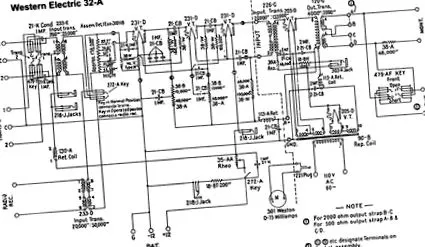

Ezek nagyon-nagyon ritkák az interneten, és talán jobban meg kellene őket nézni az elvi kapcsolási rajzon. Hasonló szerkezetek találhatók a nagyon korai WE 34-A vagy WE 32 erősítők terveiben is. A régi Vákuumcső-völgyben (VTV 16. sz.) Olsen összefoglaló cikke is található ezekről az alapvető kérdésekről.
Nagyobb kontextusban érdemes elolvasni a Tubecad-i Ultrapath-történetet és Richard Sears okos blogjának néhány bekezdését, amely a „Direct Feed” elnevezésű WE áramkörre emlékeztet. Közelebbről megvizsgálva egyértelmű, hogy az itt felépített áramkört nagyon veszélyezteti az alacsony frekvenciájú öngerjesztés, ezért gondosan kell méretezni.
A múltban ezt a tulajdonságot valószínűleg (?) Meglehetősen szándékosan használták a frekvenciaválasz lefelé történő kiterjesztésére; ha katód bypass kondenzátorokat használnak, azok már nem a szokásos rendeltetésüket szolgálják, hanem (sokkal nagyobb méretekkel) védenek a nemkívánatos alacsony frekvenciájú rezgések ellen. A régi nyugati tervekben ezek a "védőkondenzátorok" vagy nem léteznek, vagy nagyon kicsiek - nem csoda, amikor rájönnek, hogy a nagy kapacitási értékek akkor nagyon drágák voltak. Egyébként hasznos volt ezt az áramkört részletesen tanulmányozni egy szimulációs programban (számomra egy régi elektronikus munkapadban), mielőtt végrehajtották volna; az így meghatározott tulajdonságok valójában nagyon pontosan érvényesek a valóságban.
Mint mindig, a használt transzformátor minőségének is nagy szerepe van, természetesen a kapcsoló kondenzátorok minőségének is. Egyébként sok olajízesítő, különösen a nagyon régi típusok, a nagy szivárgási áramok miatt teljesen alkalmatlanok Cs csatolására, ezért legyen óvatos.
Ami az áramforrásokat (tekercseket) illeti, megfelelő magas induktivitási értékek találhatók megfelelő áramerősség mellett, például Reinhöfernél vagy Lundahlnál.
Hogyan hangzik a RE604 cső ebben a beállításban?
Szubjektíven ez a kis együtemű (a mobil szekrény körülbelül 40 kilogramm súlyú) mást hangzik, mint retro vagy cső, nevezetesen nagyon átlátszó, nagyon tiszta, nagyon részletes és a gyakran előforduló „egyvégű” tárgyak nélkül.
Egy wattos teljesítménynél (a RE604 csöveket, amelyeket konzervatívan működtetnek a régi szemüveg miatt, másfél wattra állítják be), a teljes torzulás alig marad egy százalék alatt, bár tudnod kell, hogy a transzformátorok egyébként is K3-k. A katódok körüli méretekkel az alsó határfrekvencia könnyen beállítható nulla dB-re 20 Hertz-en (vagy még alacsonyabbra az öngerjesztés révén), ami természetesen nonszensz; A gyakorlatban az ilyen alacsony alsó határfrekvenciák kevéssé relevánsak, 30-40 Hertz teljesen elegendő.
A bemeneti transzformátorként jelenleg a Silvercore finom tekercsét használják, az Interstage egy Lundahl 1660, mint mondtam. Mint mindig, oda kell figyelni a környező impedanciákra, az esetleges rezonanciákra és ezáltal az összes transzformátor frekvencia válaszára.
Az RE604 cső alkatrészei
A szokásos hálózati transzformátorok a Bürklin sorozatból származnak, ahol továbbra is megvásárolhatók megfizethető, nagyon jó csövekhez kapcsolódó hálózati transzformátorok. Az egyik kiegészítő fűtőtekercs alkalmas volt az RE604 csőhöz, míg az RE134 saját kis fűtőtranszformátorral rendelkezik. Talán nem szabad elfelejteni, hogy ezeket a régi német csöveket egykor akkumulátoros eszközökhöz tervezték, a katódok minimális alhevítéssel, egyenárammal és többlépcsős CLC szitálással jól működnek; Kis tekercseket használok az egy amperre meghatározott magasabb millivíz tartományban, két tekerccsel ugyanazon a magon.
Kísérletként figyelembe vehetjük azokat a 10 voltos „szuperkapszulákat” vagy „akkumulátoros” kondenzátorokat, amelyeket a végén a fűtési feszültségellátásban használtak (10 V, 470000 mikrofarád). Először is, a fűtésben szelénhíd-egyenirányítókat használnak, de ezeket újonnan gyártva kell beszerezni (a szelén nem megbízható, mint régi készlet). Az ok egyszerű: a szelén egyértelműen "csendesebb a munkában" ... Tehát mindkét csövet valóban teljesen el lehet hallgatni; A szokásos kiegyensúlyozó ellenállások még mindig a katódáramkörben vannak, de természetesen nincs pot. Kérjük, ne felejtse el az erősítő (fűtési) feszültségét makacsul 240 V hálózati feszültségre állítani, így biztonságban lehet; itt velem néha 245 voltot mérek este!
Mivel a teljes fekete lakkozott alváz MDF-ből készül, az összes transzformátort először csillag alakú "kemény" csatornával elválasztva, azaz galvanikusan közvetlenül a védővezetékkel földelték. Magát az áramköri földet a párhuzamos diódák szokásos kombinációja választja el a védővezetőtől.
Mivel a teljes tápegység viszonylag messze van az erősítőszakasztól, végül professzionálisan magas „jel-zaj” értéket sikerült elérni, természetesen az áramkör földjének ésszerű korrekt irányításával és a transzformátorok ésszerű elrendezésével is. Nem szabad hagyni, hogy a szürke audiofil szőr nőjön a transzformátorok valamivel hosszabb anódfeszültségű csatlakozásain, a gyakorlatban a sokat emlegetett ultrarövid csatlakozások nem annyira fontosak ...
Nem igazán akarjuk megnyitni a rossz hordót itt a kábelbeszélgetéssel, ezért csak ezt mondd: Az erősítőimet mindig finomszemcsés és nagyon rugalmas "Lify" rézzel huzalozom, és elégedett vagyok vele. Azért is, mert azt gondolom, hogy az összes ezüst történet nagyon egyoldalúan hangzik egy irányba. De mindez ízlés kérdése. És ezért mindenkinek "ki kell égnie", amit csak szépnek talál.
Igen, igen: A nagy földelő vagy földelő felületek, a földelő „sínek”, a réz „rudak” és hasonló oddsok és végek újfajta hi-fi találmányok, amelyek néha „kapacitív összefonódásnak” nevezhetők; A szabadon vezetékes csőkoncepciókban néha teljesen más törvények érvényesek. Ha valaha is találkozott valamivel a vezetékezésben, amelyet a régi csőharcosok „nagyfrekvenciás perecnek” hívnak, akkor tudhatja, mire gondolok.
Az MFD futómű előnye az "otthoni használatra" természetesen az, hogy könnyen feldolgozható, például nagy fúrókkal vagy marókkal, és félig tiszta felületek vagy fűrészelt élek is könnyen elérhetők. Mindig annak a szabálynak megfelelően dolgozom, hogy meg akarok birkózni az egyszerű műhely- és hardverbolt erőforrásaival (oszlopfúrógép, köszörűgép, kirakós fűrész, körfűrész), ezért szeretek MDF-et és előre marott bükkfát használni, a vasbolt repertoárjából is előnyben részesítem a mechanikai alkatrészeket.
A KlarTon RE604-ben a lehető legnagyobb mértékben régi elektromos anyagokat, például Allen-Bradley szén-tömeges ellenállásokat és néhány, az öbölben kapott NOS-alkatrészt használtak. A csövek az én kellékeimből származnak, más alkatrészek a régi méréstechnikából származnak, amelyeket már nem sikerült teljesen megmenteni vagy helyreállítani. Természetesen néhány forrasztórudat és más anyagot újonnan vásároltak.
Gyakran forrásként szolgálnak a hálózat elektronikus többlet- és „selejt-kereskedői”, a gyűjtők találkozói, a bolhapiacról vagy az antik kereskedelemből származó elektromos berendezések, valamint a közel 40 éves rádió- és elektronikus gyűjtőmániában felhalmozott saját készleteim is; ha a szigorú őrök nem néznek ki, néha az újrahasznosító központban zsákmányolok elektronikus hulladéktartályokat (nemrégiben egy jól megőrzött "hófehér koporsó" volt Braunból).
De nem szeretem az egykor drága régi mérési és kommunikációs technológiákból származó félprofi hegedűsöket, valamint a rádiócsalókat (ez a régi hangszóró alvázáról szól). A megőrzésre érdemes kulturális örökség nagy részét itt egyszerűen megsemmisítik. Eltekintve attól a ténytől, hogy ha egyszer a legmagasabb minőségű mérési technológia, amely ma is jól szolgálhat, megsemmisül annak érdekében, hogy az amúgy is kétes csövekkel gyorsan pénzt keressen.
A bizonyos, állítólag „jobb” csövekről szóló hifi-hype általában nem más, mint hülyeség, amelyet éppen azok terjesztenek, akiknek fogalmuk sincs az elektrotechnikáról, de fejből tudják az összes csőgyártási kódot. Mindig emlékeztet egy kicsit az antik kereskedő jelenetre, ahol a körmöddel meg lehet mondani, hogy valaki helyreállítja-e magát, vagy csak pénzt számol.
Jelenleg az RE604 cső erősítő áramkörének egyes alkatrészei ideiglenesen forrasztva vannak; az utolsó méretezés még kissé "folyamatban van" a mérés és a hallástechnika szempontjából, bár a csövek munkapontjain nincs sok rázni való.
Az a tény, hogy a KlarTon 604 ebben a régi áramkörtechnológiában teljesen másképp szól, mint amire számíthat, minden bizonnyal nem csak a modern transzformátoroknak köszönhető. Személy szerint úgy gondolom, hogy még mindig bűncselekményben alábecsüljük az ősöket, ráadásul sok mindent feláldoztunk, amelyek csodálatosan működnek a költségmegtakarítás oltárán.
De szerencsére rengeteg őrület van a nem kereskedelmi oldalon, akik pusztán a móka kedvéért szentelik magukat egy ilyen "hangkutatásnak" ...
