Szabványnak megfelelő elfogadási mérések Elfogadási mérések az EA osztály szerint; Kábelezés; LANline
2011. augusztus 03., 6:00 | Thomas Hüsch/jos, a Psiber Data technológiai és szemináriumi vezetője
Az EA osztályú strukturált kábelezéshez szükséges kábelezési megrendelés kézhezvétele és a megrendelés végrehajtása manapság nem jelent problémát a 7A (vagy annál magasabb) kategóriájú jó szerelési kábelekkel és a 6A kategóriájú jó csatlakozási technológiával, valamint a megfelelően képzett személyzettel. Végül azonban a telepítő gyakran szembesül azzal a feladattal, hogy a telepítés után a meghirdetett szabványoknak megfelelően végezze el az elfogadási mérést - és ez nem mindig olyan egyszerű.A strukturált kábelezési rendszerek az elmúlt 20 évben folyamatosan fejlődtek. Az újabb "gyorsabb" kábelezési rendszerek kifejlesztésének mozgatórugói ma különböznek, mint tíz évvel ezelőtt. Akkor olyan volt, mint egy őrület az újabb technológiákért és a gyorsabb kommunikációs megoldásokért. A költségek kérdése gyakran csak a második volt. Ma a kábelezési rendszereket még tovább fejlesztik, de mivel az ipar még mindig megpróbál kilábalni a legutóbbi recesszió következményeiből, a fejlesztéseket ma a követelmény vezérli: nagyobb sávszélesség, de mindig a lehető legolcsóbb.
Elfogadási mérések az EA osztály/6A kategória szerint
A réz kábelezéssel szemben támasztott növekvő igényekkel a méréstechnika iránti igény is növekszik. A legegyszerűbb esetben a megfelelő kategóriájú csatlakozók és kábelek felhasználásával és professzionális telepítéssel olyan hálózat hozható létre, amely megfelel az előírt osztálynak (lásd 1. táblázat). Egy egyszerű huzaltesztelő segítségével először ellenőrizhetjük a sodrott páros kábel nyolc vezetékének (párban sodrott) helyes hozzárendelését a megadott párokhoz és a csatlakozóelemek megfelelő csapjaihoz. Ez azt jelenti, hogy a fellépő hibák körülbelül 75 százaléka megtalálható. Az egyes vezetékek vagy teljes vezetékpárok cseréje továbbra is a legnagyobb arányban szerepel a rézalapú strukturált kábelezés hibastatisztikájában.
A vezetékezés ellenőrzése önmagában azonban nem garantálja az átviteli út megfelelő működését, például a túlságosan elcsavarodott vezetékpárok vagy a telepítés során megsérült kábelek később problémákat okozhatnak az átvitel során, és így a kábelezési utat használhatatlanná tehetik.
Ma már bevett gyakorlat, és többnyire az EA osztálynak megfelelő létesítmények felállítását, majd ennek az osztálynak megfelelő mérését követelik meg. Fontos megjegyzés: A telepítés és az elfogadási mérések kapcsán a szakértők gyakran beszélnek a 6A Cat-ről is. Ez csak akkor vonatkozik szigorúan, ha az amerikai szabványok szerint telepíti és mérik (pl. EIA/TIA 568 C - Cat 6A), ami azonban meglehetősen szokatlan ebben az országban.
Az európai/németországi telepítésekre a Cenelec vagy a DKE szabványai érvényesek, vagyis a helyi technikusok általában a Cenelec EN 50173 vagy a DIN EN 50173 szabványnak megfelelően telepítenek és mérnek. Szükség esetén a nemzetközileg érvényes ISO/IEC 11801 is használható, amely az összes átviteli kapcsolatot osztályokra osztja és nem kategóriákra.
Annak érdekében, hogy a vonatkozó szabványoknak megfelelő elfogadási méréseket el lehessen végezni, a telepítőnek rendelkeznie kell kábel tesztelővel automatikus teszt funkciókkal. Ezek az úgynevezett kábeltanúsítók egy gombnyomással képesek automatikus tesztet végezni a szabványok által előírt mérésekkel és a szabványok által megkövetelt pontossággal (2. ábra).
Ez azonban könnyebben hangzik, mint amilyen. Ehhez először meg kell fontolni, hogy mely frekvenciatartományokról van szó. A D – FA osztályok sokféle követelményt támasztanak a mérendő frekvenciatartományok tekintetében. Ma ezek a frekvenciatartományok eléri az 1000 MHz-et (= 1 GHz) az FA osztálynál, és legalább az 500 MHz-et az EA osztálynál, amely ötször nagyobb, mint egy VHF rádióé. Ezen felül vannak a szükséges mérési paraméterek a kábelezési útvonalak tulajdonságainak ellenőrzéséhez.
De hogyan határozható meg a tesztelni kívánt útvonal? Alapvetően ez egy telepítéssel meglehetősen egyszerű: Minden, amit a telepítő anyagilag telepít, tartozik hozzá, vagyis általában a kábelek, és az elosztó panel, más néven patch panel (PP) a kábel egyik végén, a másik végén a távközlési kimenet (TA) kábelének; néha - de nagyon ritkán Németországban - az úgynevezett konszolidációs pont (CP) (3. ábra). Ez akkor az ellenőrizendő útvonal is, amelyet állandó kapcsolatnak is neveznek. Ritkábban fordul elő úgynevezett csatorna telepítés, amelyben a később használt patch és eszköz csatlakozókábeleket a telepítő szállítja és telepíti. Ezt az esetet Channel Linknek hívják (3. kép).
Attól függően, hogy melyik összeköttetést kell mérni, a kábeltanúsítót be kell állítani a mérendő szabványra és a kapcsolat típusára, azaz az állandó kapcsolatra vagy a csatorna kapcsolatra. Ezután a technikusnak megfelelő mérőadaptereket kell csatlakoztatnia a kábeltanúsítóhoz, ezek pedig a mérendő összekötőhöz.
Az autoteszt elsőre egyszerűen hangzik, de a kábeltanúsító mérési feladatok egész sorát elvégzi. A mai eszközök tesztje:
a huzalpárok hossza,
Termék és kifejezés különbség és
a huzalpárak egyenáramú ellenállása.
Ezen felül nagyfrekvenciás mérések is történnek:
Távolabbi áthallás (FEXT) és
Visszaverődés (visszatérési veszteség),
mindezeket az 1 MHz és a megfelelő kábelezési osztály felső frekvenciája között kell meghatározni, meghatározott frekvencia lépésekkel és pontossággal. Önmagában ezek a mérések összesen 48 mérési görbét eredményeznek, amelyek mindegyike legfeljebb 1600 mérési ponttal rendelkezik, ami összesen körülbelül 76 000 mérési érték.
A rendszer ezekből a mért értékekből további értékeket számol:
ACR - a huzalpárok és az áthallás csillapítását (NEXT) használják a csillapítás-áthallás arány kiszámításához (ACR = csillapítás-áthallás-arány), és
ACR-F - a huzalpárok és a túlsó végén lévő áthallás (FEXT) csillapításából kiszámítják a csillapítás-áthallás-arányt a túlsó végén (ACR-F = Csillapítás-áthallás-arány-távoli vég (korábban ELFEXT).
Ezenkívül megtalálhatók az egyes huzalpárakra kiszámított teljesítményösszegek, amelyekhez ki kell számítani az adott huzalpárra ható interferenciahatások összegét:
PSNEXT - a páronkénti áthallástól (NEXT) a rendszer kiszámítja az áthallás teljes teljesítményét három huzalpárról egy huzalpárra,
PSACR - a csillapítás-áthallás arányokból (ACR) a teljes teljesítmény kiszámításra kerül minden vezetékpárra, és
PSACR-F - a csillapítás-áthallás arány a túlsó végén (ACR-F) az egyes huzalpárok (korábban PSELFEXT) összteljesítményét eredményezi.
Az összes mérés és számítás eredménye egy összetett megállapítás a mért összeköttetésről több mint 100 000 nagyfrekvenciás mérési ponttal.
A mai kábeltanúsítók lenyűgöző eredménye az a sebesség, amellyel ezeket a méréseket elvégzik. Míg a D kábelezési osztály első kábeltanúsítóinak idején (1995) több mint öt perc mérési időt kellett elfogadnia néhány paraméterre, manapság az EA osztály szerinti kábelezési útvonalakat körülbelül kilenc másodperc alatt mérik, beleértve az összes számítást és a határértékekhez viszonyított értékelésüket. Ennek eredményeként PASS vagy FAIL kijelző jelenik meg a kábeltanúsítón (4. ábra).
A kábeltanúsítók minden Autotest eredményt kifinomult felhasználói útmutatással és kijelzővel (pl. Színes érintőképernyő) mutatnak. Az autotesztek eredményei minden mérési ponttal elmenthetők és további elemzés céljából megjeleníthetők. Bizonyos esetekben mért értékeket lehet használni a kábelek nyomvonalainak helyi meghatározásához. Ez lehetővé teszi a szakember számára, hogy a hibák lokalizálása érdekében megjelenítse az áthallást és a visszatérési veszteséget a kábelezési útvonal teljes hosszában.
A kábeltanúsítókkal együtt szállított PC-kiértékelő szoftver segítségével ma az Autotest eredményeit USB-kábelen keresztül vagy memóriakártyán/memóriakártyán keresztül PC-re is átviheti és ott elmentheti. Az automatikus tesztek ezután megjelenhetnek mérési naplókként vagy áttekintésként (pl. A teljes összegekkel), és kinyomtathatók vagy elmenthetők PDF fájlként.
Az EA osztály elfogadási mérései a réz kábelezési útvonalakon viszonylag egyszerűen elvégezhetők a mai generációs tanúsító kábel tesztelőkkel.

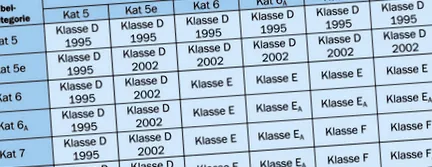

1. táblázat: A kábel- és csatlakozókategóriák hozzárendelése a kábelezési osztályokhoz. 4. ábra: Példák a kábeltanúsító Autotest PASS és FAIL kijelzőire. 3. ábra: Állandó kapcsolat és csatornacsatolás sematikusan: CC = keresztkapcsolat, PP = patch mező, CP = konszolidációs pont, TA = telekommunikációs kimenet, WA = munkahely. 2. ábra Példa egy modern kábeltanúsítóra, itt a Wirexpert a Psiber Data-ból. 1. ábra: A hálózati sebesség növekedése az elmúlt 20 évben. Forrás: Psiber Data bemutató a BICSI 2010 LANline-on.
