Tört laptop töltő - praktikus tippek
A számítógép már nem kapcsol be, az akkumulátor üres és a töltő már nem működik? Bármennyire is meglepőnek tűnik, a töltő vezetékének rövidzárlatából származhat! Lássuk ezt a töltőhibát a képeken egy HP DV6 laptopon.
Laptop töltő meghibásodás
A töltő nem szolgáltat feszültséget, de csatlakoztatva rendszeres időközönként enyhe "sípoló" hangot ad. Ez a zaj tájékoztat minket egy adott kudarcról.
A töltő egy 19 V-os, 4,74 A-os, 90 W-os modell nagy csúccsal (7,4 mm átmérőjű)
Laptop töltő meghibásodás
Az elektronikus tápegység észleli a rövidzárlatot, védetté válik (ez a "csipogás" pillanata), vár, kísérletet tesz, visszakapcsolja a rövidzárlatot stb. Könnyen lehet, hogy egyetlen elektronikus alkatrész sem égett ki, de a rövidzárlat magában a kábelben van !
Szétszerelés és mérések a laptop töltőn
Figyelem, a 230 V közvetlenül az elektronikus kártyán van! Veszély !
A töltő kinyitásához egy vágót többször is áthúzhat a barázdán, amely elválasztja a műanyag tok 2 felét. Csavarhúzóval kényszerítve sikerül kinyitni a PC-s töltőt. El kell távolítani a rugalmas alumínium lemezeket, amelyek radiátorként és árnyékolásként szolgálnak.
Figyelem: veszélyes feszültség közvetlenül a nyomtatott áramkörön !
Laptop töltő szétszerelve: miért sípol.
Nyissa meg a laptop töltőt
Nyitott laptop töltő (a másik oldalról nézve)
A fehér paszta az alkatrészek ragasztására és megtartására szolgál. Mérjük meg az ellenállást a + és a - között a töltő kimenetén egy ohmmérővel. Ha az érték körülbelül 0 Ohm értéket ad, akkor rövidzárlat lép fel. Ez a helyzet itt. Miután kibontotta az elektronikus kártya 3 vezetékének egyikét, csatlakoztatjuk a töltőt. 19V feszültség van !
19,65 V van a laptop töltő kimenetén
Rövidzárlat a töltő kimenetének vezetékei között
Ezért ebben a drótdarabban található a rövidzárlat (köszönöm ohmmérő!)
Hibaelhárítás a számítógépes töltőn
A huzalt ott kell lecsupaszítani, ahol a végdarab van. 3 különálló vezeték van: + 19 V, földelés és "ID". Az "ID" jel, és a levegőben kell maradnia (nincs csatlakoztatva). Ez a kék vezeték (a kábel belsejében) az alábbi fotón:
A hegesztést el kell végezni a rakodón
- legkülső fonat: tömeg
- köztes fonat: + 19V
- kék vezeték: nincs csatlakoztatva
A töltő "ID" csapja a NYÁK 2 csatlakozása között van, de a töltő csatlakoztatás nélkül működik. A bizonyíték:

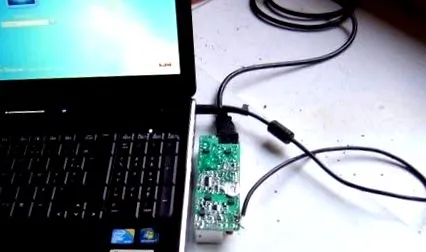

Laptop PC 19 V-os töltőjével
A fényképhez eltávolították az akkumulátort. A töltő az, amely a laptopot táplálja, és nem az akkumulátor !
A laptop töltőjének javításával kapcsolatos hibaelhárítás vége
A töltő ezen javításának ideiglenesnek kell lennie, de lehetővé teszi a számítógép ideiglenes használatát és az akkumulátor újratöltését. Ne feledje, hogy a 230 V közvetlenül a töltőkártyára megy, új töltőt kell vásárolnia ugyanazzal a heggyel (nagy 7,4 mm-es csúcs egy HP DV6 laptophoz).
Erről a töltőről van szó:
A töltő nem sikerült
A végsapka csatlakoztatva van, így csatlakozik a vezetőkhöz:
Végzáró csatlakozók - töltőkábel
Közvetlen hozzáférés a számítógéphez
Ha úgy tűnik, hogy a csúcs rövidzárlatos vagy rosszul van érintve, akkor közvetlenül hozzáférhet a billentyűzet alatt található laptopkártyához. Kicsit trükkös, főleg a billentyűzet eltávolítása. Itt a laptop szétszerelését elsősorban oktatási célú demonstráció céljából végezték:
A laptop leszerelése annak közvetlen áramellátása érdekében
A töltő közvetlenül a laptophoz csatlakozik
Következtetés a számítógépes töltő meghibásodásáról
A töltő gyakran okoz problémát a laptopoknál, akár laza érintkezéssel, akár rövidzárlattal a vezeték belsejében. Ez a probléma az idő múlásával (itt a napi 3 év használatával) jelentkezik, mert olyan mozgások következnek be, amelyek végül feltörik a töltő vezetékének belső burkolatát.
Köszönöm az információt, sok olyan amatőrnek segít, mint én
Helló, elismerem, hogy ugyanaz volt a problémám a hp 6830S-en, a 19 V-os 4,74A-os töltővel, amely folyamatosan sípolt (tömeg van a vezetékben). Fogtam a pc-hez csatlakoztatott vezetéket, és jól kinyújtottam a kezemmel, sőt a doboz oldalán is, és jaj, a pc-m újra alaphelyzetbe áll, és nincs több sípolás . phew megkönnyebbültem, és remélem, hogy ez segít megköszönni
Jó estét, A töltő zaját (például a "hangjelzést") egyáltalán nem erre szánják, hanem az elektronikus tápegység érzékeli a rövidzárlatot, elvágja magát, megpróbálja újraindítani, újra észleli a rövidzárlatot stb. ). Sokkal jobb, ha a cikk hozott neked valamit! szívélyesen
köszönöm a válaszod, 2 épületet csinál, amit kidobok mmmm
Ez a nagyon jól bemutatott cikk nagyon hasznos volt számomra, őszintén köszönöm neked.
Nem tudom kinyitni a töltőmet! kérlek segíts
Jó estét, nem könnyű! A legegyszerűbb (de a legveszélyesebb), ha egy vágót veszünk, és legalább tízszer átmegyünk a két fél közötti elválasztáson (a szélén). Ezt lehetőleg mind a 4 oldalon meg kell tenni. Egy idő után, akkor vegyen egy csavarhúzót és egy kalapácsot, és koppintson a közepére (hosszában, ahová a vágót helyezi). Elég erősen kell ütni ahhoz, hogy megtörje a műanyagot, de az elektronikus kártya törése nélkül! Sok szerencsét
szuper jól megmagyarázva, fotókkal és magyarázattal. Természetesen vannak profik. KÖSZÖNÖM
hello, Az azonosító tű nem volt hasznos ezen a töltőn. Lehet, hogy ez lehetővé teszi a töltő számára, hogy megmondja, mikor kész (a 19 V-os feszültség ekkor jól stabilizálódik, mint például az ATX tápegységek Power Good-ja)? szívélyesen
nagyon köszönöm, ha lehetséges, mire szolgál a középső azonosító szál? előre is köszönöm;
hol van ennek a webhelynek a rendszergazdája, alszik vagy qoui, hogy átengedje ezt a fajta mocskot
Nagy köszönet a magyarázatokért, amelyek lehetővé teszik, hogy nyugodtan megvárjam az új töltőmet.
