A koaxiális kábel olyan kábel, amelynek belsejében huzal van egy vezetőképes külső burkolattal, amelyet dielektromos (nem vezető) anyag véd. Itt látható, hogyan lehet saját csatlakozókat csatlakoztatni a koaxiális kábeltévéhez.
lépések
1. módszer Első lépések

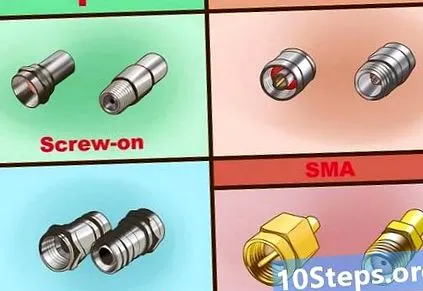

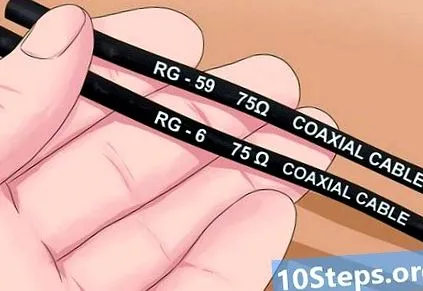

Válassza ki a megfelelő csatlakozókat. A legtöbb videoalkalmazás-csatlakozó F. típusú. A rendszer azonban N-típusú csatlakozókat használhat.
- Ne feledje, hogy az RG-6 kábelekhez, csavaros rendszerekhez és krimpelő csatlakozókhoz különböző típusú F típusú csatlakozók vannak.
- A csavaros csatlakozók használata meglehetősen egyszerű, de kevésbé biztonságosak, és helyet hagyhatnak egy légzseb formájában.
- A krimpelő csatlakozók 2 elemből állnak: egy gyűrűből (krimpelő elem) és egy vasból. Általában nehezebben telepíthetők, de hosszabb hosszúság elérését teszik lehetővé, és megfelelő használat esetén jobb kapcsolatot biztosítanak.
- Ne feledje, hogy a csatlakozáshoz ugyanolyan típusú csatlakozóra és csatlakozóra van szükség.
- A dugaszoló csatlakozók közepén egy kis darab kábel áll ki, míg a női csatlakozóknak van egy kis házuk a rossz csatlakozó fogadásához. Csatlakozáskor feltétlenül használja a javasolt típusú csatlakozókat. A legtöbb kábel végén dugós csatlakozók vannak.
- Használjon SMA csatlakozót (A miniatűr változat) nagyon kicsi koaxiális kábelekhez.
2. módszer Távolítsa el a kábelt
A csatlakozó kábeléhez való csatlakoztatásának első lépése a koaxiális kábel végeinek előkészítése.
Vágja le a kábelt a földre.

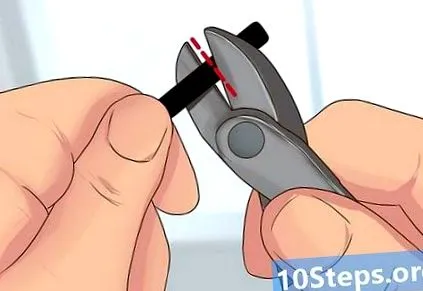

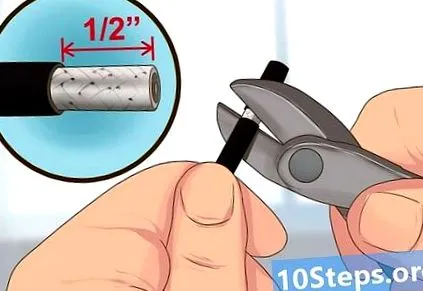

Vágja le a kábel külsejét (általában fekete műanyag) 1,2 cm hosszúra.
- Legyen nagyon óvatos, és ne csináljon protézist a fémfonatban, amely közvetlenül a fekete sprinkler alatt van. Ez lehet egy enyhén szőtt huzalfonat vagy fém boríték fólia formájában, amely pajzsként szolgál.
Óvatosan nyomja vissza a pajzsot. Győződjön meg arról, hogy a külső védővezetékek egyike sem érintkezik a réz középső csatlakozóval.

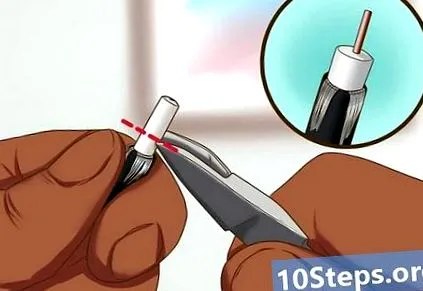

Vágja le a műanyag szigetelést a koaxiális kábel közepén (általában fehér, de átlátszó is lehet).
- Ügyeljen arra, hogy ne karcolja meg és ne csípje meg a középső csatlakozót. A csatlakozó bármilyen sérülése súlyosan befolyásolhatja a jel minőségét.

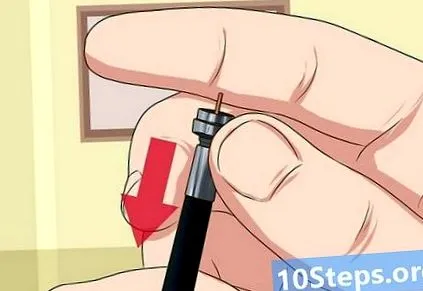

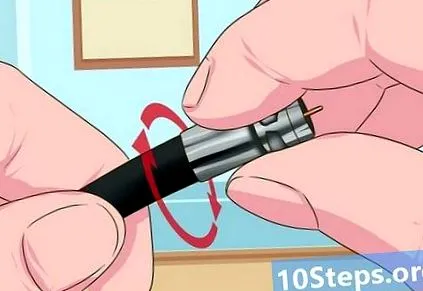

Helyezze a csatlakozót a kábelre csavarozással úgy, hogy a központi rézrész kijöjjön a csatlakozóból.
- Győződjön meg arról, hogy az árnyékolás (alumíniumfólia) úgy van elvágva, hogy az ne érintkezzen a csatlakozó sorkapcsával.

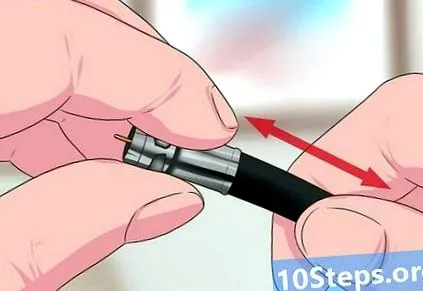

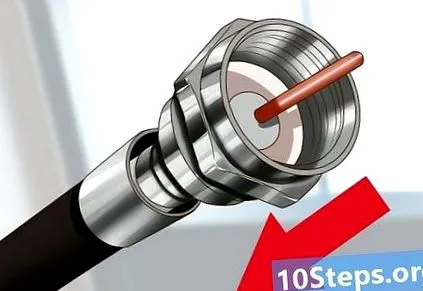

Csavarja a csatlakozót a kábel végéhez. A huzalt levágják a külső burkolatról, és a csatlakozó beburkolja a védőanyagot, ezáltal szorosan illeszkedik.
3. módszer Használjon krimpelő csatlakozót
Ez egy másik módszer, amelyet koaxiális kábelcsatlakozók telepítésére lehet használni.
Helyezze a préselő gyűrűt a kábel végére.

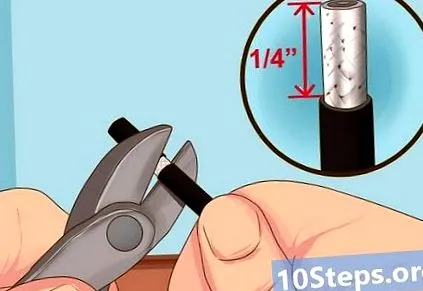

Távolítsa el a külsejét körülbelül 6 mm-rel.
Vágja le a belső szigetelést, és hozza vissza a fémfonatot a belső kábel levágásához.
Körülbelül 3 mm-es levelek elhagyatottak.
Helyezze a zárókupakot a kábel végére úgy, hogy a réz maghuzal kijöjjön a furatból.
Helyezze a préscsatlakozót a kábel végére. Végezze el a csatlakozó végét az alumínium fóliapajzs és a külső szigetelés között.
- Ezt a műveletet nagyon nehéz végrehajtani. Próbálja megfogni a kábel végét fogóval vagy reteszeléssel, és ne nyomja meg, ha megnyomja.
Húzza meg a gyűrűt a kábel vége körül.

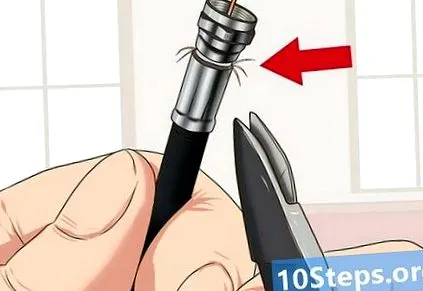

Vágjon le olyan vezetékdarabokat, amelyek kijönnek vagy nincsenek rögzítve a csatlakozókhoz.
Vágja le a középső rézhuzalt, amely a csatlakozó közepén jön ki.

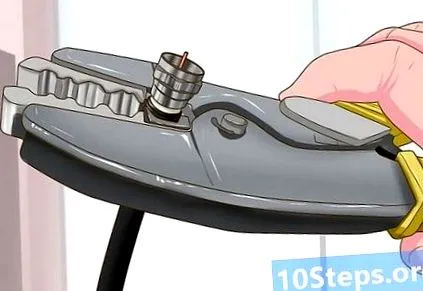

Húzza meg a csatlakozót, hogy megbizonyosodjon arról, hogy biztonságosan van rögzítve és krimpelve.
