A merevítő rudak minimális átmérője

»Mivel sok kérdést kapunk olyan olvasóktól, akik házukat építik, és nem tudják, hogy a„ kézművesek ”a„ helyes ”vasat teszik-e a szerelvényekbe, ezért úgy döntöttünk, hogy a következő cikkben bemutatjuk, hogy mi lenne a minimális átmérő szerkezetek megerősítése. Ideális esetben kövesse egy ellenálló projektet, amelyet egy speciális mérnök készített, ha még nincs ilyen, akkor legalább alkalmazza a következő tippeket.

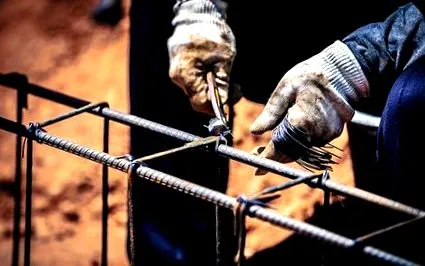

»A vasbeton elemek megerősítéséhez szükséges vasalat teljes felülete az ellenállási számításokból származik. Az erősítést egyenletesen kell elosztani a szakaszban, de ahhoz, hogy a lehető legközelebb legyen a betonszakasz kifeszített szálaihoz, az is szükséges, hogy az erősítés minimális merevségű legyen, hogy megtartsa helyzetét öntés és a beton könnyű öntésének biztosítása, amelynek homogénen kell lefednie az egész szakaszt.

»Ezek a feltételek konstruktív szabályok révén valósulnak meg, beleértve azokat is, amelyek a vasalás minimális átmérőjére utalnak. A minimális megengedett átmérőket az alábbi bekezdések is tartalmazzák. Az előregyártott elemeknél általában kisebb átmérőjű megerősítéseket alkalmaznak, mivel az öntés során az óvatosabb kivitelezés miatt csökken a deformáció veszélye.

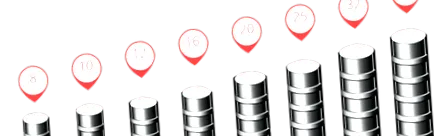

»Minimális átmérő a hosszanti ellenállás megerősítéséhez

• Támasztó oszlopok (csarnokok és keretek)
  • A szokásos elemek:
    • sima acél: minimum 14mm;
    • periódusos acél: minimum 12 mm;
  • A nem szerkezeti elemek: legalább 10 mm;
• gerendák
  • A szokásos padlóburkolat: minimum 10 mm;
  • Sűrű bordákkal ellátott padlók esetén: legalább 8 mm;
• tányérok
  • Megerősítés kötött hálóval:
    • alul: minimum 6mm;
    • felül sima acél: minimum 8mm;
  • Időszakos acélerősítés: minimum 6 mm;
  • Hegesztett háló megerősítés:
    • a monolit elemek: minimum 5 mm;
    • előre gyártott elemek esetén: legalább 4 mm;
• Csempék oszlopokkal
  • Mezőcsíkok: minimum 8mm;
  • Csíkok támaszokon: minimum 10 mm.

»A keresztirányú megerősítésű kengyelek legkisebb átmérője

• oszlopok
  • A lényegtelen oszlopok: minimum 5 mm;
  • 400 mm alatti oldalú teherhordó oszlopoknál: legalább 6 mm;
  • Legalább 400 mm oldalú teherhordó oszlopok esetén: legalább 8 mm;
• gerendák
  • 800 mm magasságú gerendák esetén: minimum 6 mm;
  • 800 mm feletti magasságú gerendák esetében: minimum 8 mm;
  • Hegesztett házak esetében: legalább 4 mm;

»Minimális átmérő a szerelési és elosztó szerelvényekhez

• gerendák
  • Vezetékkel csatlakoztatott házakhoz:
    • a monolit elemek: minimum 8 mm;
    • előre esztergált elemek esetén: legalább 8 mm;
  • Hegesztett házakhoz:
    • a monolit elemek: minimum 6 mm;
    • előre esztergált elemek esetén: legalább 5 mm;
• tányérok
  • Eloszlás drótkötésű hálókon: minimum 6 mm;
  • Hegesztett hálók elosztása:
    • a monolit elemek: minimum 4 mm;
    • előre esztergált elemekhez: minimum 3 mm.

»A konstruktív megerősítések minimális átmérője az oldalfelületeken a gerenda magasságában

• Vezetékes házakban: legalább 8 mm;
• Hegesztett házak esetében: legalább 5 mm;
• A csavart elemek: minimum 10 mm.

»Minimális átmérő a membránszerelvényekhez

• PC függőlegesek: minimum 10mm;
• OB37 függőlegesek: minimum 12 mm.

Mekkora a minimális sugárátmérő?

»Az ellenállási rudak minimális átmérője 10 mm lesz. Vastag gerendákkal ellátott padlók esetében megengedett a legkisebb átmérő 8 mm.

»A gerendák kengyeleinek minimális átmérője összekapcsolt testekkel nem haladhatja meg a hosszanti megerősítések maximális átmérőjének 1/4-ét, tiszteletben tartva azt a feltételt, hogy a 80 cm-nél kisebb magasságú kis gerendák minimális átmérője ne haladja meg a 6 mm-t, és a 80 cm-nél magasabb gerendák esetében nem haladhatja meg a 8 mm-t. Hegesztett házak esetén a kengyelek legkisebb átmérője 4 mm megengedett, ha a hegesztés megfelelő. A féknyereg átmérője általában nem haladja meg a 12 mm-t.

»A szerelvények összeszorításához az összenyomott területen, a kengyelek támogatásához legalább két Ø10 vagy Ø8 mm-es rögzítőrudat kell előregyártott elemekhez használni, ha OB 37 acélt használunk, és 8 mm-t, ha PC 52 vagy PC 60 acélt használunk. hegesztve, az előregyártott elemek esetében a minimális átmérő 6 vagy 5 mm-re csökkenthető.

»A gerenda oldalfelületén elhelyezett konstruktív megerősítéshez az OB 37 acél esetében a legkisebb átmérő 8 mm, a PC 52 vagy PC 60 acél esetében pedig 6 mm.

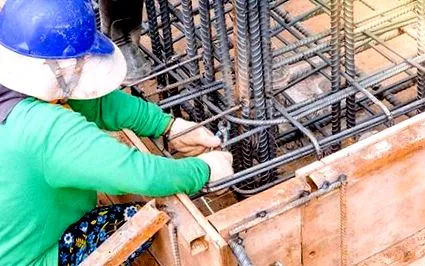

Mekkora a minimális átmérő a pólusoknál?

»Az ellenállási oszlopok minimális megengedett átmérője 14 mm lesz. Azoknál a monolit teherhordó oszlopoknál, ahol az erősítés nagyon kicsi, a minimális átmérő megengedett 12 mm. Nem teherhordó, dekoratív oszlopok esetén a minimális átmérő 10 mm-re csökken.

»Előregyártott elemeknél, építési okokból meghatározott méretekkel rendelkező szakaszoknál, kis feszültségű elemeknél vagy falazatba öntött vasbeton oszlopoknál a hosszanti rudak minimális átmérője szintén 12 mm-re csökken OB 37-nél, ill. PC, így a minimális átmérő 2 mm-rel csökken.

»Könnyű adalékokkal rendelkező betonok esetében a megengedett legnagyobb átmérő 22 mm acél lesz, periodikus profilú (PC). Nagyobb átmérők használata megengedett speciális rögzítési intézkedések meghozatalával és a keresztirányú megerősítések növelésével.

»A kengyel átmérője legalább a hosszanti megerősítés minimális átmérőjének 1/4-e és minimum:

• 5 mm a nem tartó pólusok;
• 6 mm ab teherbíró oszlopok esetén Mi a lemezek minimális átmérője?

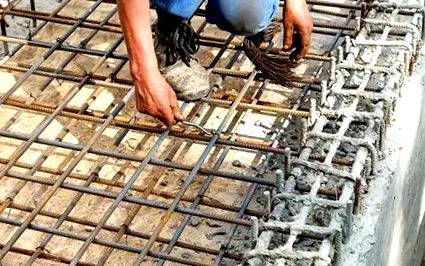

»Az ellenállás megerősítésének minimális átmérője drótháló esetén, monolit betonelemek esetén:

• A lemez alján található megerősítésekhez: 6 mm.
• A tábla tetején található megerősítésekhez, beleértve a ferde erősítéseket vagy a lovasokat is:
  • 8 mm sima acél esetén:
  • 6 mm PC típusú acélhoz (periodikus profillal).

»A lemezekben lévő ellenállási rudak maximális átmérője nem haladja meg mm-ben a h/10 + 2 összefüggés által megadott értéket.

»A vasbeton hegesztett dróthálóval megerősített elemeknél az ellenállás-megerősítés minimális átmérője előregyártott elemek esetén 4 mm, monolitból készültek esetén pedig 5 mm.

»A monolit öntött lemezek elosztási megerősítése kötött hálók esetén 5 mm, hegesztett háló esetén 4 mm.

»Hegesztett hálókkal ellátott előregyártott elemek esetén az elosztó megerősítés minimális átmérője 3 mm lehet.

Mekkora a minimális átmérő a membránnál?

»A függőleges ellenálláserősítések minimális átmérője a következő lesz:

• Ø12 az OB 37 acél megerősítéséhez;
• Ø10 acél megerősítéshez PC 52.

»A szerelvények maximális átmérője ≤ d/10 vagy 25 mm, ahol d a membrán vastagsága, mm-ben.

»A membránok végső területeinek a kengyeleknek legalább Ø6/100 mm távolságra kell lenniük az épület alagsori magasságának alsó ötödikétől.

»A romániai építési piac európai szabványokhoz igazításával az eddig használt PC52 és PC60 híres acélokat könnyen felválthatja BST500 acél. Ha tudni szeretné, hogy mi a BST500 acél, olvassa el a Mi az a BST500 acél című cikket?

---
