A SolidWorks használatának megkezdése
Összegzés:
Üdv mindenkinek,
Philippe-nel (c.phili) megegyezés szerint kihasználom azt a tényt, hogy nem lehet konvertálni a fájlt Kobalt szalagfűrész reszelő Megbízható munkák anélkül, hogy elveszítené az összes létrehozási funkciót (és még sok minden mást), hogy az egész rajzot átdolgozza és oktatóanyaggá tegye.
Ezt az első fejezetet a SolidWorks alapvető működésének felfedezésére és egy egyszerű rész létrehozására fogom szentelni.
Megbízható munkák a Computer Aided Design (CAD) szoftver, minden bizonnyal lehetővé teszi, hogy 2D-ben vagy 3D-ben rajzoljon, de nem áll meg itt. Lehetőség van egy szerelvény "működtetésére", egy alkatrész ellenállásának tesztelésére, annak súlyának, súlypontjának stb. A szoftver lehetővé teszi a létrehozását is Rajzok 2D a 3D modellből. Ezek a rajzok automatikusan frissülnek a 3D modell módosításakor.

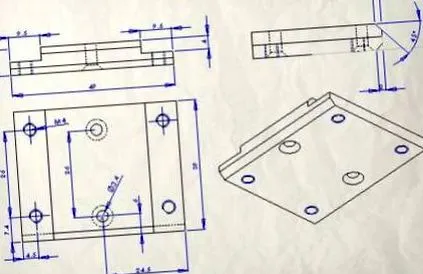

2D rajz a 3D modellből
A következő kép az alkatrész tulajdonságainak elemzését mutatja a választott anyag szerint (alu 2024)
és itt a terhelés alatti viselkedés vizsgálata
Általános működési elv
Ahogy például egy mechanikus szerelvény létrehozásakor, először is az összeszerelés alkotórészeinek megrajzolásával kezdjük; minden egyes rész külön fájlba kerül, kiterjesztéssel .sldprt
Ezután létrehozhatunk egy Összeszerelés ezekből a részekből azok meghatározásával korlátok összeszerelés. Ez a szerelvény lesz a végső szerelvényünk, vagy a végső összeállítás részei (egy rész/szerelvény).
Nak,-nek korlátok lehetővé teszi az alkatrészek egymáshoz "rögzítését", esetleg egy bizonyos szabadságot hagyva nekik, amely lehetővé teszi a művelet a közgyűlés. Például egy asztal csúsztatása a diáin, egy tárcsa forgása stb. .
Ez a mozgás manuálisan elindítható, a szerelvény egyes részeinek egérrel történő mozgatásával, vagy egy olyan erő meghatározásával, mint egy motor, rugó, gravitáció stb.
Az összeállításokat fel lehet robbantani… robbant kilátás. Lehetőség van az alkatrészek áttetszővé tételére, vágásokra ...
Az összeállításokat fájlként menti .sldasm
Figyelem, az alkatrészeket nem menti az összeállítás, ne rombolja le az azt alkotó részfájlokat (.sldprt), ne helyezze át egy másik mappába.
A legjobb az, ha minden új projekthez létrehoz egy mappát, és mindent elment a projekttel ebbe a mappába.
A rajzfájlok viszont kiterjesztéssel rendelkeznek .slddrw, ők is alkatrészektől és szerelvényektől függenek, tehát ugyanaz ne mozgassa őket.
Végül eljutunk a kérdés lényegéhez, ha megrajzoljuk ennek a fűrésznek egy nagyon egyszerű első részét.
Ez egy egyszerű 50 x 50 x 20 mm-es kocka, amelynek Ø 12 lyukja az egyik kicsi felület közepén helyezkedik el. Valójában a műveletet figyelembe véve valószínű, hogy nem egyszerű lyukról van szó, hanem egy csapolt lyukról, amelyben a kézikerék által vezérelt csavar megcsavarodik a penge meghúzására.
Hozzon létre egy új szobát.
Dob Megbízható munkák, majd a menüben fájl választ új. A megnyíló ablakban kattintson duplán a „Rész” ikonra egy új alkatrészdokumentum létrehozásához
A SolidWorks 3D univerzumát bemutató oldal előtt találja magát .
Most létrehozunk egy vázlat, vagyis egy 2D-s rajz lesz extrudálva (kinyújtva) a 3. dimenzióban. Ez a teremtés leggyakrabban használt elve.
